10. COLLEGAMENTI ELETTRICI
La sicurezza elettrica dell'apparecchio è raggiunta soltanto quando lo stesso è correttamente collegato ad un ecace impianto di
messa a terra, eseguito come previsto dalle vigenti Norme di sicurezza sugli impianti (DM 22 gennaio 2008,n.37).
La caldaia va collegata elettricamente ad una rete di alimentazione 230 V monofase + terra mediante il cavo a tre li in dotazione
rispettando la polarità LINEA - NEUTRO.
L'allacciamento dev'essere eettuato tramite un interruttore bipolare con apertura dei contatti di almeno 3 mm.
In casi di sostituzione del cavo di alimentazione dev'essere utilizzato un cavo armonizzato "HAR H05 W-F" 3x0,75 mm
2
con
diametro massimo di 8 mm.
Accesso alla morsettiera di alimentazione

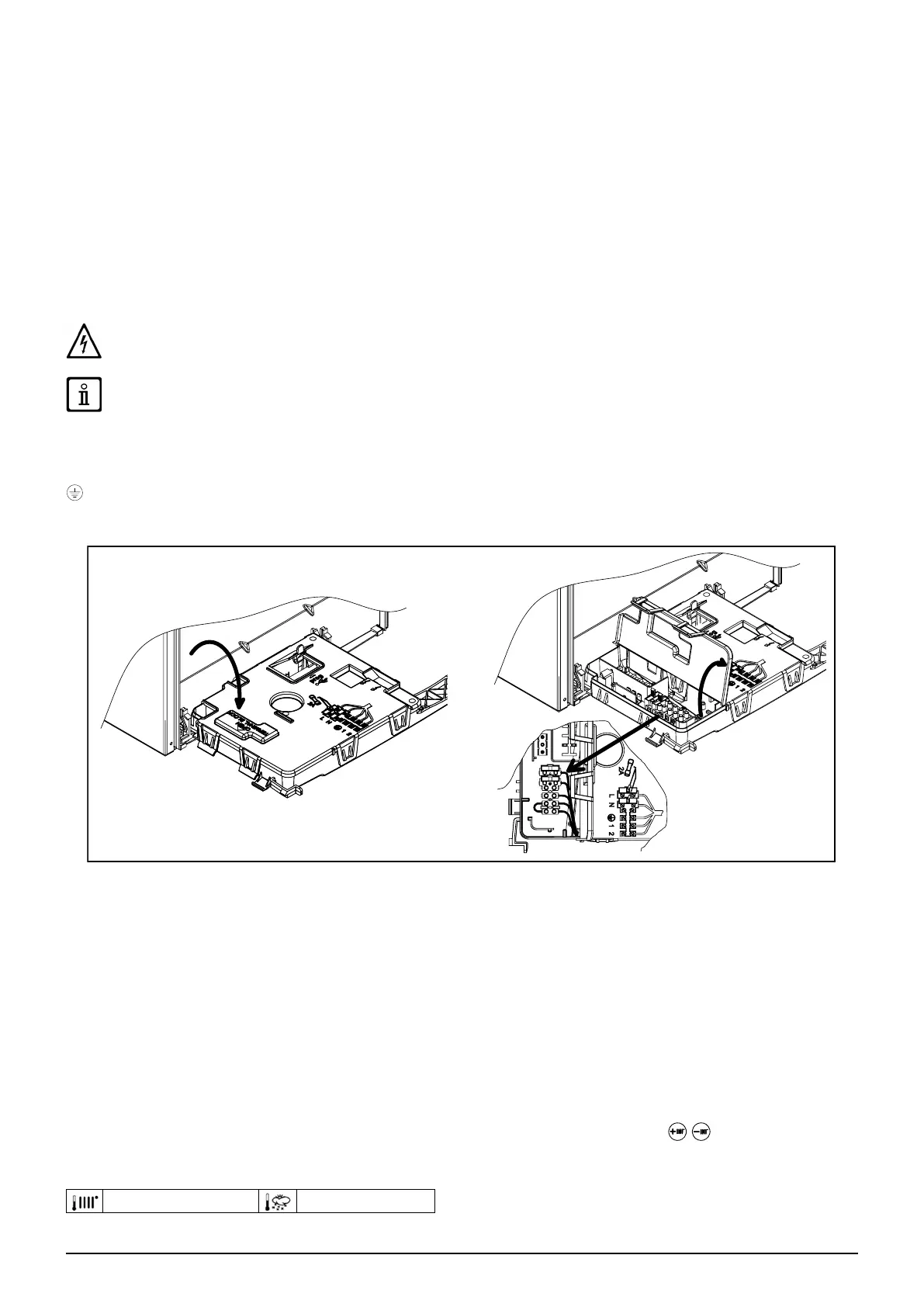

• rimuovere il pannello frontale della caldaia (ssato con due viti nella parte inferiore);
• ruotare verso il basso la scatola comandi;
• rimuovere la protezione metallica dalla scatola comandi;
• aprire la parte laterale sinistra del coperchio ed accedere alla zona collegamenti elettrici.
Il fusibile, del tipo rapido da 2A, è incorporato nella morsettiera di alimentazione (estrarre il portafusibile colore nero per il controllo
e/o la sostituzione).
La morsettiera è in alta tensione. Prima di procedere al collegamento assicurarsi che l'apparecchio non sia alimentato
elettricamente.
Rispettare la polarità in alimentazione L (LINEA) - N (NEUTRO).
(L) = Linea (marrone)
(N) = Neutro (celeste).
= Messa a Terra (giallo-verde).
(1) (2) = contatto per Termostato Ambiente.
10.1 COLLEGAMENTO TERMOSTATO AMBIENTE
Per collegare il Termostato Ambiente alla caldaia, agire come di seguito descritto (Vedere DPR 26 Agosto 1993 n° 412):
• accedere alla morsettiera di alimentazione come descritto al paragrafo COLLEGAMENTI ELETTRICI;
• togliere il ponticello presente sui morsetti (1) e (2);
• introdurre il cavo a due li attraverso il passacavo e collegarlo a questi due morsetti.
10.2 ACCESSORI NON INCLUSI NELLA DOTAZIONE
10.2.1 COLLEGAMENTO DELLA SONDA ESTERNA
Per collegare la Sonda Esterna, fornita come accessorio, alla caldaia, agire come di seguito descritto:
• accedere alla morsettiera di alimentazione come descritto al paragrafo COLLEGAMENTI ELETTRICI;
• per i modelli riscaldamento e sanitario: collegare la sonda esterna ai due cavetti di colore ROSSO dotati di copri-faston di testa;
• per i modelli solo riscaldamento: collegare la sonda esterna alla morsettiera M2, vedere gli schemi elettrici alla ne del manuale
nell'allegato "SECTION" B;
• con sonda esterna collegata è possibile selezionare la curva climatica "kt" agendo sui tasti
scegliendola tra quelle
disponibili (0...90), vedere il graco delle curve alla ne del manuale nell'allegato "SECTION" E (la curva preimpostata è la 0).
LEGENDA GRAFICO CURVE Kt - "SECTION" E
Temperatura di mandata Temperatura esterna
