7729106 (02-05/19) 66
Část INSTALATÉR (cs)
10. ELEKTRICKÉ PŘÍPOJENÍ
Elektrická bezpečnost zařízení je dosažena pouze v případě, že je kotel správně připojený na účinný systém uzemnění podle
platných norem o bezpečnosti zařízení.
Kotel lze elektricky zapojit do jednofázové elektrické napájecí sítě o 230 V + uzemnění pomocí trojžilového kabelu, který je
součástí dodávky kotle, přičemž je nutné dodržovat polaritu FÁZE – NULA.
Připojení proveďte pomocí dvoupólového vypínače s otevřením kontaktů alespoň 3 mm.
V případě výměny napájecího kabelu použijte harmonizovaný kabel „HAR H05 W-F“ 3x0,75 mm
2
s maximálním průměrem 8 mm.

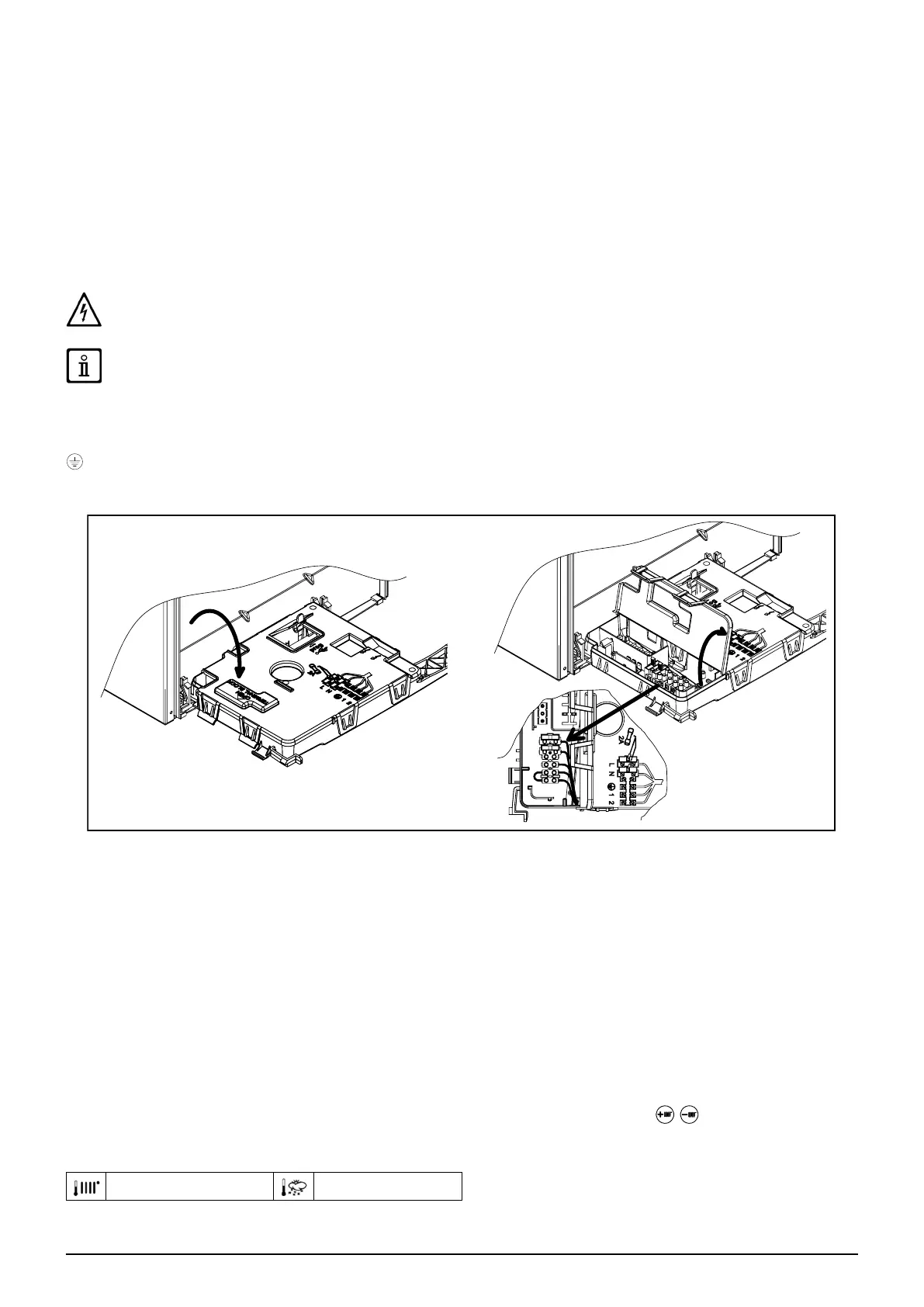

Přístup k napájecí svorkovnici
• vyjměte přední panel kotle (upevněný pomocí dvou šroubů ve spodní části);
• otočte ovládací skříňku směrem dolů;
• vyjměte kovový ochranný prvek z ovládací skříňky;
• otevřete levou boční část krytu a vstupte do zóny pro elektrická připojení.
Pojistka rychlého typu 2A je umístěna v napájecí svorkovnici (vyjměte držák pojistky černé barvy pro kontrolu a/nebo výměnu).
Svorkovnice je pod vysokým napětím. Dřív než provedete připojení ujistěte se, že kotel není elektricky napájený.
Dodržujte polaritu napájení L (FÁZE) - N (NULA).
(L) = Fáze (hnědá)
(N) = Nulák (modrá).
= Uzemnění (žluto-zelená).
(1) (2) = kontakt pro Prostorový Termostat (on/o).
10.1 PŘIPOJENÍ PROSTOROVÉHO TERMOSTATU
Pro připojení prostorového termostatu ke kotli postupujte následovně:
• přistupte k napájecí svorkovnici podle popisu v odstavci ELEKTRICKÁ PŘIPOJENÍ;
• vyjměte můstek, který se nachází na svorkách (1) a (2);
• protáhněte dvoužilový kabel přes kabelovou průchodku a připojte ho k těmto dvěma svorkám.
10.2 PŘÍSLUŠENSTVÍ, KTERÉ NENÍ SOUČÁSTÍ DODÁVKY
10.2.1 PŘIPOJENÍ VNĚJŠÍHO ČIDLA
Pro připojení vnějšího čidla (dodaného jako příslušenství) ke kotli postupujte následovně:
• přistupte k napájecí svorkovnici podle popisu v odstavci ELEKTRICKÁ PŘIPOJENÍ;
• u modelů určených pro topení a TUV: připojte vnější čidlo ke dvěma kabelům ČERVENÉ barvy, které jsou osazené hlavovým
krytem fastonu;
• u modelů určených pouze pro topení: připojte vnější čidlo ke svorkovnici M2, viz elektrická schémata na konci návodu v příloze
„SECTION“ B;
• po připojení vnějšího čidla si můžete zvolit klimatickou křivku „kt“ působením na tlačítka
tak, že si ji zvolíte mezi
dostupnými křivkami (0...90), viz graf křivek na konci návodu v příloze „SECTION“ E (přednastavená křivka je 0).
LEGENDA GRAFU KŘIVEK Kt - „SECTION“ E
Přívodní teplota Vnější teplota
