7729106 (02-05/19) 48
TELEPÍTŐI Rész (hu)
11. GÁZSZELEP ÉS ELEKTRONIKUS KÁRTTYA
11.1 GÁZCSEREMÓDOZAT
A kazánt a felhatalmazott műszaki szervizszolgálat átállíthatja földgázra (G20) vagy folyékony gázra (G31). Az alábbi műveleteket
kell a leírás szerinti sorrendben elvégezni:
1) a főégő fúvóka rámpájának cseréje;
2) az elektromos kártya paramaméterezése;
3) a gázszelep nyomásszabályozójának mechanikus beállítása;
4) végső ellenőrzések.

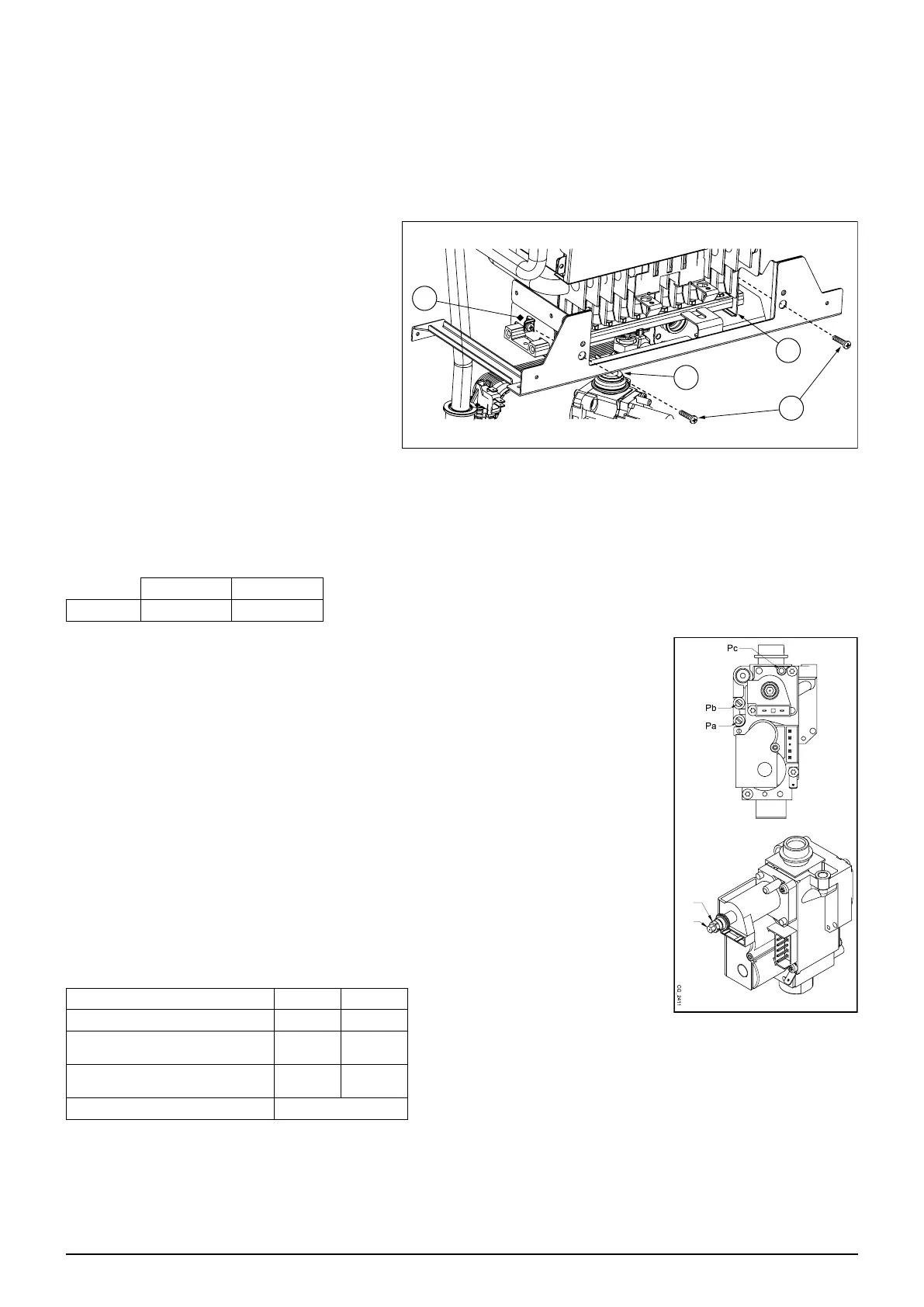

1) A főégő fúvóka rámpájának cseréje
• Szakítsa meg a kazán elektromos áramellátását.
• zárja el a gázbevezető csapot;
• távolítsa el a kazán elülső panelét;
• távolítsa el az A gázszelep/fúvóka rámpa
csatlakozó csövet;
• csavarozza ki az égőkhöz erősített két C
rögzítőbilincs két B csavarát és helyezze őket
félre;
• vegye ki alulról a fúvóka rámpát;
• cserélje ki a fúvóka rámpát (ellenőrizze a használt
gáztól függően az átmérőjüket - lásd a fúvóka-
égő nyomás táblázatot);
• a visszaszerelést fordított sorrendben végezze és
ellenőrizze, hogy ne legyen gázszivárgás.
FIGYELEM: a fúvókákat nem szabad a fúvóka rámpáról lecsavarozni, hanem az egész rámpát ki kell cserélni.
2) Az elektromos kártya paramaméterezése
• Helyezze áram alá a kazánt;
• állítsa be a (Fxx) paramétereket az alábbi táblázatban feltüntetett értékekre a gáztípustól függően, a PARAMÉTEREK
BEÁLLÍTÁSA fejezetben ismertetett eljárást követve.
G20 G31
F02 0 1
3) A gázszelep nyomásszabályozójának mechanikus beállítása
• Csatlakoztassa egy, lehetőleg víz manométer pozitív nyomásvételi helyét a gázszelep
nyomásvételi helyéhez ( Pb ).
• nyissa meg a gázcsapot és állítsa a kazánt "Tél" állásra;
• nyissa meg a használati melegvíz vételi csapot legalább percenként 10 literes kapacitáson
vagy győződjön meg arról, hogy maximális hőigény álljon fenn.
3a) A névleges teljesítmény szabályozása:
• távolítsa el a modulátor fedelét;
• szabályozza a sárgaréz csavart (a) addig, amíg a fúvóka-égő nyomás táblázatot feltüntetett
névleges teljesítménynek megfelelő nyomás értékeket el nem éri;
• ellenőrizze, hogy a kazán dinamikus tápnyomása a gázszelep nyomásvételi helyénél (Pa)
mérve a MŰSZAKI JELLEMZŐK fejezetben feltüntetett értéknek megfeleljen.
3b) A csökkentett teljesítmény szabályozása:
• húzza ki a modulátor tápvezetékét és szabáyozzon a (b) csavaron amíg a fúvóka-égő nyomás
táblázatot feltüntetett csökkentett teljesítménynek megfelelő nyomás értékeket el nem éri;
• csatlakoztassa újra a vezetéket;
• szerelje fel a modulátor fedelét és zárja le.
Fúvóka-égő nyomás táblázatot
Gáztípus G20 G31
Fúvóka átmérő (mm) 0,85 0,52
Égőfej nyomás (mbar*)
CSÖKKENTETT TELJESÍTMÉNY
2,5 5,8
Égőfej nyomás (mbar*)
NÉVLEGES TELJESÍTMÉNY
13,3 30,8
Fúvókák száma 26
* 1 mbar = 10,197 mm H
2
O
4) Végső ellenőrzések
• A kazán azonosító táblájára jegyezze fel az átállítást a gáztípus és az elvégzett beállítás megjelölésével.
7730973
A
B
C
C
(b)
(a)
