67
Část INSTALATÉR (cs)
7729106 (02-05/19)
11. PLYNOVÁ ARMATURA A ELEKTRONICKÉ DESKY
11.1 ZPŮSOB VÝMĚNY PLYNU
Kotel může být autorizovaným technickým servisem transformován pro použití na metan (G 20) nebo LPG (G 31). Operace, které
je třeba provést, jsou následující:
1) výměna rampy trysek hlavního hořáku;
2) nastavení parametrů elektronické desky;
3) mechanická kalibrace regulátoru tlaku plynové armatury;
4) závěrečné kontroly.

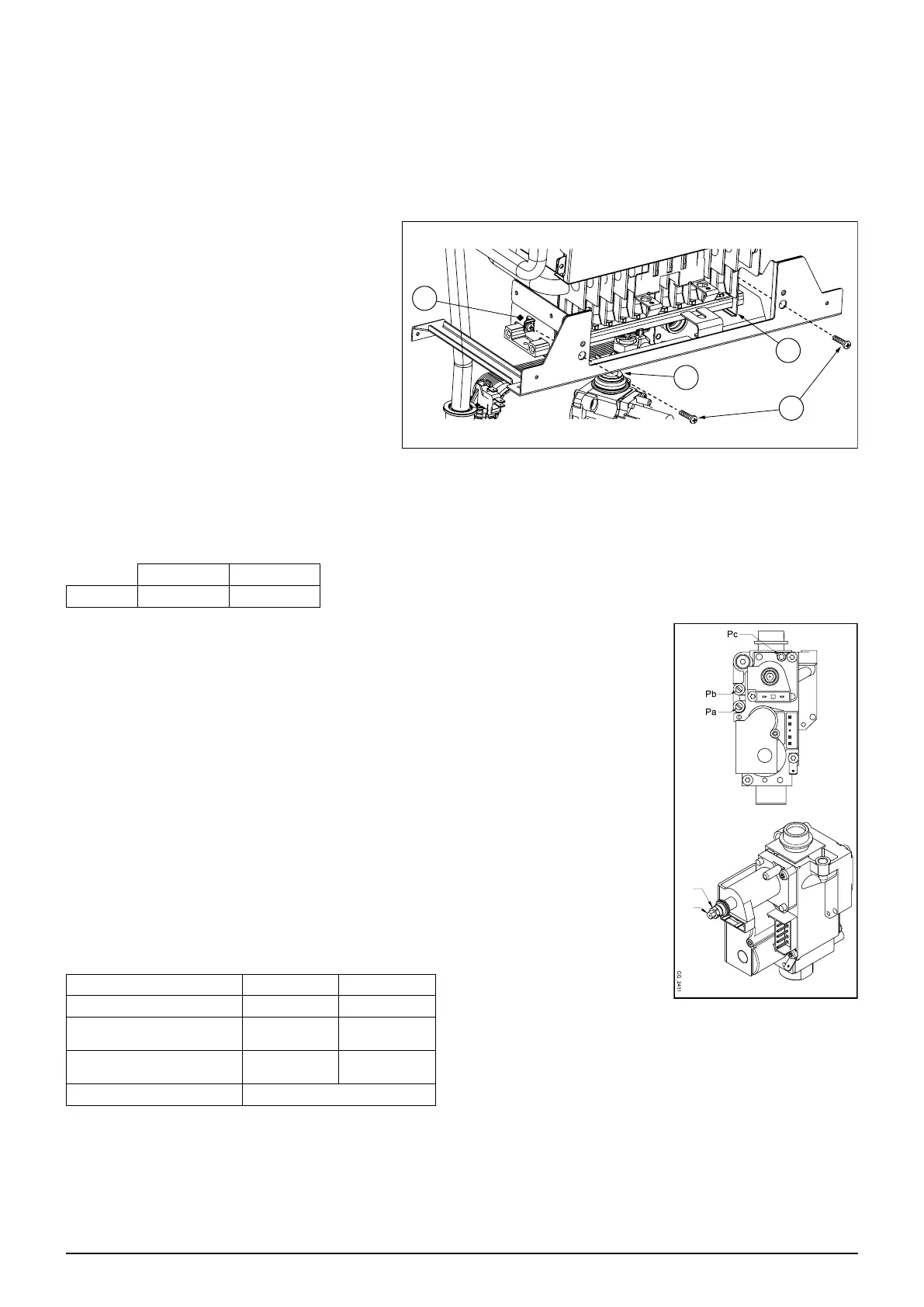

1) Výměna rampy trysek hlavního hořáku
• Odpojte kotel od zdroje elektrického napájení;
• zavřete ventil pro přívod plynu;
• vyjměte přední panel kotle;
• vyjměte připojovací trubku A plynového ventilu/
rampy trysek;
• odšroubujte 2 šrouby B upevňující 2 svorky C k
hořákům a přesuňte je bokem;
• zezdola vytáhněte rampu s tryskami;
• vyměňte rampu s tryskami (ověřte jejich průměr
podle použitého plynu - viz tabulku trysky-tlak
hořáku);
• při opětovné montáži postupujte v opačném
pořadí a ověřte nepřítomnost úniku plynu.
UPOZORNĚNÍ: jednotlivé trysky se nesmí z rampy odšroubovat, je třeba vyměnit celou rampu.
2) Nastavení parametrů elektronické desky
• Připojte kotel do zdroje elektrického napájení;
• nastavte parametry (Fxx) na hodnoty uvedené v následující tabulce, podle typu plynu a postupu popsaném v odstavci
NASTAVENÍ PARAMETRŮ.
G20 G31
F02 0 1
3) Mechanická kalibrace regulátoru tlaku plynové armatury
• Připojte kladný odběr tlaku tlakoměru, podle možnosti vodního, k odběru tlaku ( Pb) plynové
armatury;
• otevřete plynový ventil a přesuňte kotel do režimu „Zima“;
• otevřete ventil pro odběr užitkové vody na průtok nejméně 10 litrů za minutu anebo se ujistěte
o existenci maximální žádosti o teplo.
3a) Regulace jmenovitého výkonu:
• vyjměte kryt modulátoru;
• seřiďte mosazní šrouby (a), dokud nedosáhnete hodnoty tlaku odpovídající jmenovitému
výkonu uvedené v tabulku trysky-tlak hořáku;
• ověřte, že dynamický tlak napájení kotle, naměřený na odběru tlaku (Pa) plynové armatury,
odpovídá správnému tlaku uvedenému v odstavci TECHNICKÉ VLASTNOSTI.
3b) Regulace redukovaného výkonu:
• odpojte napájecí kabel modulátoru a seřiďte šroub (b), dokud nedosáhněte hodnoty tlaku
odpovídající redukovanému výkonu uvedené v tabulku trysky-tlak hořáku;
• znovu připojte kabel;
• namontujte kryt modulátoru a zaplombujte.
Tabulku trysky-tlak hořáku
Typ plynu G20 G31
Průměr trysek (mm) 0,85 0,52
Tlak hořáku (mbar*)
REDUKOVANÝ VÝKON
2,5 5,8
Tlak hořáku (mbar*)
JMENOVITÝ VÝKON
13,3 30,8
Počet trysek 26
* 1 mbar = 10,197 mm H
2
O
4) Závěrečné kontroly
• Na výrobním štítku kotle si poznačte provedenou transformaci, specikujte typ plynu a provedenou kalibraci.
7730973
A
B
C
C
(b)
(a)
