10. ELEKTROMOS CSATLAKOZTATÁSOK
A készülék elektromos biztonsága csak akkor garantált, ha azt a hatályos biztonsági előírásoknak megfelelő hatékony földelő
berendezéshez csatlakoztatták.
A kazánt elektromosan 230 V-os monofázis + földelés táphálózatra kell csatlakoztatni a vele adott háromeres vezetékkel, a
VONAL-NULLA polaritást betartva.
A csatlakoztatást kétpólusú kapcsoló segítségével kell elvégezni úgy, hogy az érintkezők legalább 3 mm-re nyíljanak.
A tápvezeték cseréje esetén “HAR H05 VV-F” 3x0,75 mm
2
-es, legfeljebb 8 mm átmérőjű harmonizált kábelt kell használni.

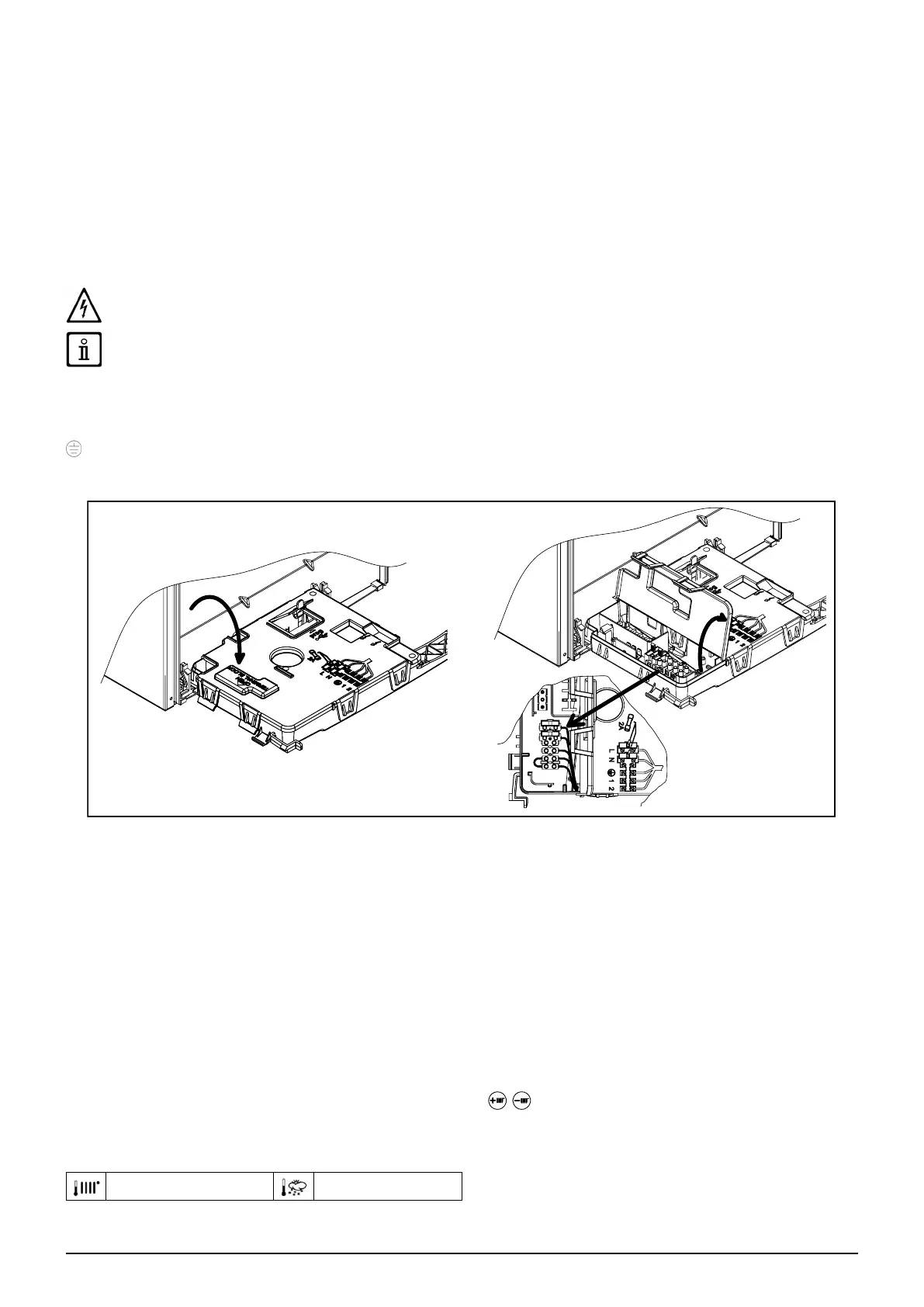

A tápellátó kapocsléchez történő hozzáférés
• távolítsa el a kazán elülső panelét (két csavarral van az alsó részen rögzítve);
• fordítsa lefelé a vezérlődobozt;
• távolítsa el a vezérlődoboz fém védőrészét;
• nyissa fel a fedél bal oldalsó részét, így az elektromos csatlakoztatások zónájához férhet.
A 2A-es gyorsbiztosíték a tápellátó kapocslécen található (ellenőrzés és/vagy csere céljából húzza ki a fekete színű biztosítéktokot).
A kapocsléc nagy feszültség alatt van. Csatlakoztatás előtt gondoskodjon arról, hogy a készülék ne legyen feszültség alatt.
Tartsa be a tápellátási polaritást L (FÁZIS) - N (NULLA).
(L) = Vonal (barna)
(N) = Nulla (világoskék).
= Földelés (sárga-zöld)
(1) (2) = Szobatermosztát érintkező.
10.1 SZOBATERMOSZTÁT CSATLAKOZTATÁS
A helyiségtermosztát kazánhoz csatlakoztatásához az alábbiak szerint járjon el:
• férjen a tápellátó kapocsléchez az ELEKTROMOS CSATLAKOZTATÁSOK fejezetben ismertetetteknek megfelelően;
• távolítsa el az (1) és (2) kapcsokon lévő hidat;
• a kéteres vezetéket vezesse be a vezeték leszorítón keresztül és kösse be ebbe a két kapocsba.
10.2 A KÉSZLET RÉSZÉT NEM KÉPEZŐ TARTOZÉKOK
10.2.1 A KÜLSŐ SZONDA CSATLAKOZTATÁSA
A tartozékként adott Külső Szonda kazánhoz csatlakoztatásához az alábbiak szerint járjon el:
• férjen a tápellátó kapocsléchez az ELEKTROMOS CSATLAKOZTATÁSOK fejezetben ismertetetteknek megfelelően;
• fűtés és használati melegvíz modelleknél: csatlakoztassa a külső szondát a PIROS színű, faston fedővel rendelkező két
vezetékhez;
• csak fűtés modelleknél: csatlakoztassa a külső szondát az M2 kapocsléchez, lásd az elektromos rajzokat a kézikönyv végén
a B „SECTION” mellékletben;
• csatlakoztatott külső szondával beállítható a "kt" klímagörbe a
gombok segítségével a rendelkezésre álló értékek
(0...90) közül választva. Lásd a kézikönyv végén a E „SECTION” mellékletben található görbe ábráját (a görbe 0 értékre van
beállítva).
Kt GÖRBÉK GRAFIKON MAGYARÁZATA - E „SECTION”
Odairányú hőmérséklet Külső hőmérséklet
