10. ΗΛΕΚΤΡΙΚΕΣ ΣΥΝΔΕΣΕΙΣ
Η ηλεκτρική ασφάλεια της συσκευής επιτυγχάνεται μόνον όταν συνδεθεί σωστά σε αποτελεσματική εγκατάσταση γείωσης,
σύμφωνα με τους ισχύοντες κανονισμούς ασφαλείας για τις εγκαταστάσεις.
Ο λέβητας πρέπει να συνδεθεί με μονοφασικό δίκτυο τροφοδοσίας 230 V μονοφασικά + γείωση μέσω του διατιθέμενου τριπολικού
καλωδίου τηρώντας την πολικότητα ΓΡΑΜΜΗ-ΟΥΔΕΤΕΡΟ .
Η σύνδεση πρέπει να γίνεται μέσω διπολικού διακόπτη με άνοιγμα επαφών τουλάχιστον 3 mm.
Σε περίπτωση αντικατάστασης του ηλεκτρικού καλωδίου πρέπει να χρησιμοποιηθεί εναρμονισμένο καλώδιο “HAR H05 VV-F”
3x0,75 mm
2
με μέγιστη διάμετρο 8 mm.

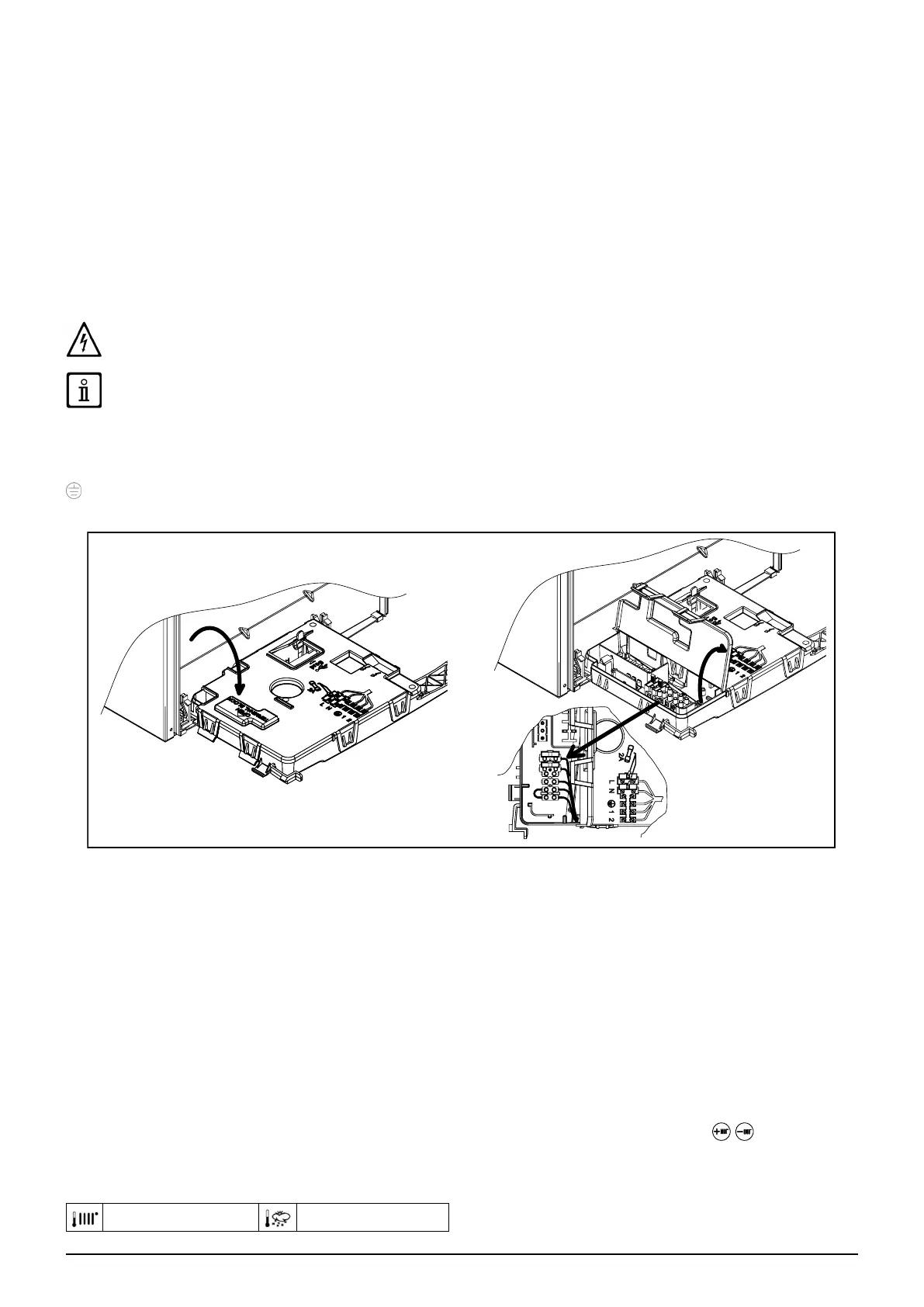

Πρόσβαση στη βάση ακροδεκτών τροφοδοσίας
• αφαιρέστε το πρόσθιο πάνελ του λέβητα (στερεωμένο με δύο βίδες στο κάτω μέρος)
• στρέψτε προς τα κάτω το κιβώτιο χειριστηρίων
• αφαιρέστε την μεταλλική προστασία από το κιβώτιο χειριστηρίων
• ανοίξτε το πλευρικό αριστερό μέρος του καπακιού και πηγαίνετε στη ζώνη ηλεκτρικών συνδέσεων.
Η ασφάλεια ταχείας τήξεως των 2Α είναι ενσωματωμένη στη βάση ακροδεκτών τροφοδοσίας (βγάλτε τη μαύρη ασφαλειοθήκη για
τον έλεγχο ή την αντικατάσταση).
Η συστοιχία ακροδεκτών είναι σε υψηλή τάση. Πριν προβείτε στη σύνδεση βεβαιωθείτε ότι η συσκευή δεν τροφοδοτείται
ηλεκτρικά.
Τηρήστε την πολικότητα σε τροφοδοσία L(ΓΡΑΜΜΗ) - N(ΟΥΔΕΤΕΡΟ).
(L) = Γραμμή (καφέ)
(N) = Ουδέτερο (γαλάζιο).
= Γείωση (κιτρινοπράσινο).
(1) (2) = επαφή για Θερμοστάτη Περιβάλλοντος.
10.1 ΣΥΝΔΕΣΗ ΘΕΡΜΟΣΤΑΤΗ ΔΩΜΑΤΙΟΥ
Για σύνδεση του Θερμοστάτη Δωματίου στο λέβητα, ενεργήστε όπως περιγράφεται στη συνέχεια:
• πηγαίνετε στη βάση ακροδεκτών τροφοδοσίας όπως περιγράφεται στην παράγραφο ΗΛΕΚΤΡΙΚΕΣ ΣΥΝΔΕΣΕΙΣ
• βγάλτε το βραχυκυκλωτήρα από τους ακροδέκτες (1) και (2)
• περάστε το διπολικό καλώδιο από τον οδηγό καλωδίου και συνδέστε το στους δύο ακροδέκτες.
10.2 ΑΞΕΣΟΥΑΡ ΜΗ ΠΕΡΙΛΑΜΒΑΝΟΜΕΝΑ ΚΑΤΑ ΤΗΝ ΠΑΡΑΛΑΒΗ
10.2.1 ΣΥΝΔΕΣΗ ΤΟΥ ΕΞΩΤΕΡΙΚΟΥ ΑΙΣΘΗΤΗΡΑ
Για να συνδέσετε τον Εξωτερικό Αισθητήρα, παρεχόμενο ως αξεσουάρ, στο λέβητα, ενεργήστε όπως περιγράφεται στη συνέχεια:
• πηγαίνετε στη βάση ακροδεκτών τροφοδοσίας όπως περιγράφεται στην παράγραφο ΗΛΕΚΤΡΙΚΕΣ ΣΥΝΔΕΣΕΙΣ
• για τα μοντέλα θέρμανσης και ζεστού νερού οικιακής χρήσης: συνδέστε τον εξωτερικό αισθητήρα στα δύο καλώδια ΚΟΚΚΙΝΟΥ
χρώματος που διαθέτουν κάλυμμα-faston κεφαλής
• για τα μοντέλα μόνο θέρμανσης: συνδέσετε τον εξωτερικό αισθητήρα στη βάση ακροδεκτών Μ2, βλέπε τα ηλεκτρικά σχέδια στο
τέλος του εγχειριδίου στην ενότητα "SECTION" B;
• με εξωτερικό αισθητήρα μπορείτε να επιλέξετε την κλιματική καμπύλη "kt" ενεργώντας στα κουμπιά
επιλέγοντάς την
μεταξύ των διαθέσιμων (0...90), βλέπε το γράφημα των καμπυλών στο τέλος του εγχειριδίου στο προσάρτημα "SECTION" E
(η δεδομένη καμπύλη είναι η 0).
ΥΠΟΜΝΗΜΑ ΓΡΑΦΗΜΑΤΟΣ ΚΑΜΠΥΛΩΝ Kt- "SECTION" E
Θερμοκρασία παροχής Εξωτερική θερμοκρασία
