105
Ενότητα ΕΓΚΑΤΑΣΤΑΤΗ (el)
7729106 (02-05/19)
11. ΒΑΛΒΙΔΑ ΑΕΡΙΟΥ KAI ΗΛΕΚΤΡΟΝΙΚΗΣ ΚΑΡΤΑΣ
11.1 ΤΡΟΠΟΣ ΑΛΛΑΓΗΣ ΑΕΡΙΟΥ
Ο λέβητας μπορεί να μετασχηματιστεί για τη χρήση με αέριο μεθάνιο (G20) ή με αέριο GPL (G31) με τη βοήθεια της εξουσιοδοτημένης
Τεχνικής Υποστήριξης. Για το σκοπό αυτό απαιτούνται οι ακόλουθες ενέργειες:
1) αντικατάσταση της πλατφόρμας του κύριου καυστήρα
2) παραμετροποίηση της ηλεκτρονικής κάρτας
3) μηχανική βαθμονόμηση του ρυθμιστή πίεσης της βαλβίδας αερίου
4) τελικοί έλεγχοι.

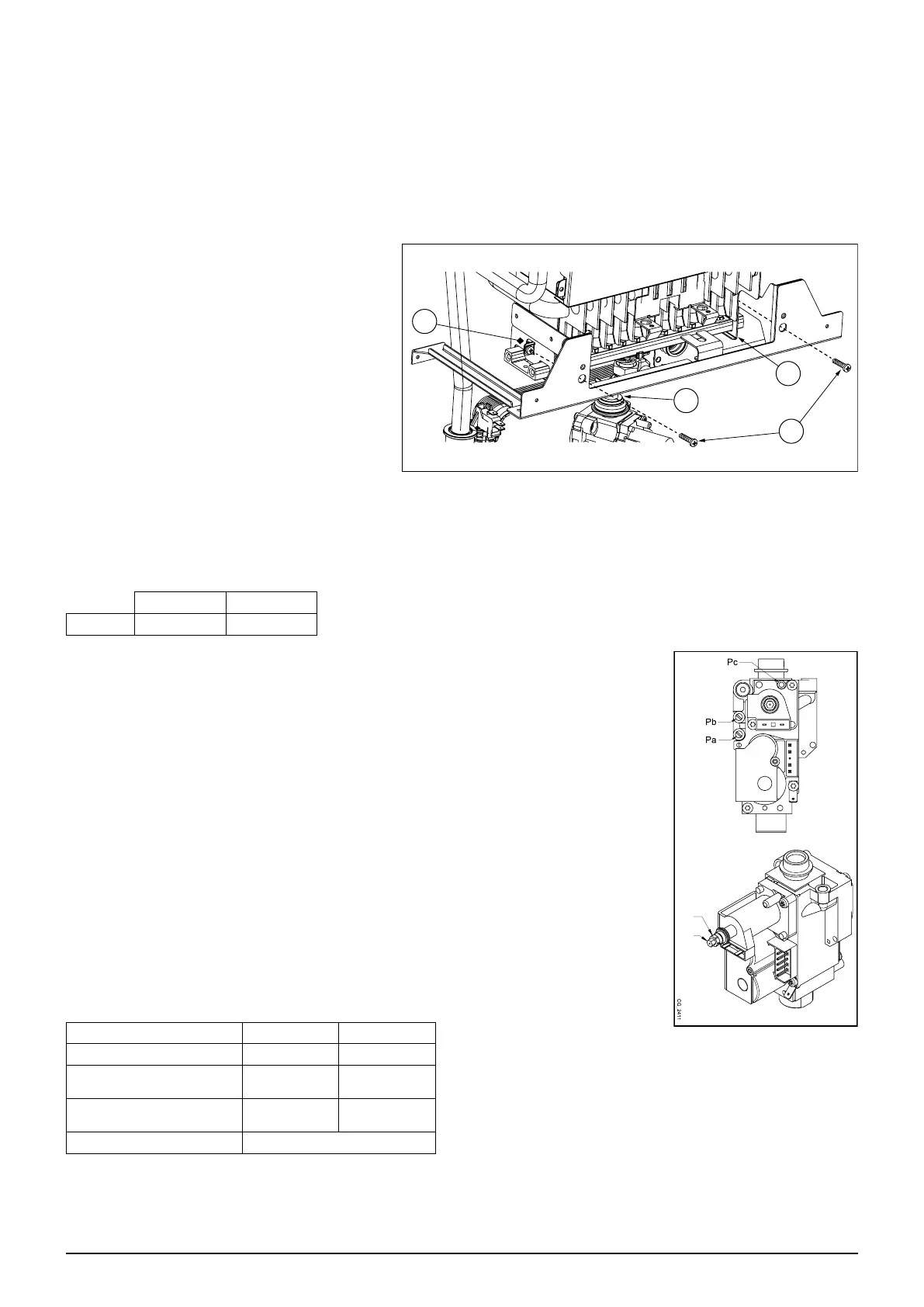

1) Αντικατάσταση της πλατφόρμας του κύριου καυστήρα
• Διακόψτε την ηλεκτρική τροφοδοσία στο λέβητα
• Κλείστε τη στρόφιγγα εισόδου αερίου
• Αφαιρέστε το πρόσθιο πάνελ του λέβητα
• αφαιρέστε το σωλήνα σύνδεσης A βαλβίδας
αερίου/πλατφόρμας ακροφυσίων
• ξεβιδώστε τις 2 βίδες B στερέωσης των 2 πλαισίων
C στους καυστήρες και μετατοπίστε τις πλευρικά
• βγάλτε από κάτω την πλατφόρμα ακροφυσίων
• αντικαταστήστε την πλατφόρμα ακροφυσίων
(ελέγξτε τη διάμετρό τους ανάλογα με το
χρησιμοποιούμενο αέριο - δείτε πίνακα
ακροφυσίων-πίεσης καυστήρα)
• για την επανασυναρμολόγηση προχωρήστε
αντίστροφα ελέγχοντας ότι δεν υπάρχουν
απώλειες αερίου.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: τα ακροφύσια δεν ξεβιδώνονται από την πλατφόρμα ακροφυσίων, αλλά αντικαθίσταται ολόκληρη η πλατφόρμα.
2) Παραμετροποίηση της ηλεκτρονικής κάρτας
• Τροφοδοτήστε με ρεύμα το λέβητα.
• ρυθμίστε τις παραμέτρους (Fxx) με τις τιμές του ακόλουθου πίνακα, με βάση τον τύπο αερίου ακολουθώντας τη διαδικασία που
περιγράφεται στην παράγραφο ΡΥΘΜΙΣΗ ΠΑΡΑΜΕΤΡΩΝ.
G20 G31
F02 0 1
3) Μηχανική βαθμονόμηση του ρυθμιστή πίεσης της βαλβίδας αερίου
• Συνδέστε την υποδοχή θετικής πίεσης ενός μανόμετρου, κατά προτίμηση νερού, στην υποδοχή
πίεσης ( Pb) της βαλβίδας αερίου.
• ανοίξτε τη στρόφιγγα αερίου και ρυθμίστε το λέβητα σε "Χειμώνα".
• ανοίξτε τη στρόφιγγα λήψης νερού οικιακής χρήσης σε μια παροχή τουλάχιστον 10 λίτρων ανά
λεπτό ή βεβαιωθείτε ότι πληρούνται οι μέγιστες απαιτήσεις θερμότητας.
3a) Ρύθμιση στην ονομαστική ισχύ:
• αφαιρέστε το καπάκι του διαμορφωτή
• ρυθμίστε την μπρούτζινη βίδα (a) μέχρι να πετύχετε τιμές πίεσης που να αντιστοιχούν στην
ονομαστική ισχύ και αναφέρονται στον πίνακα ακροφυσίων-πίεσης καυστήρα.
• ελέγξτε αν η δυναμική πίεση τροφοδοσίας του λέβητα, μετρηθείσα στην υποδοχή πίεσης (Pa)
της βαλβίδας του αερίου είναι εκείνη η σωστή που αναφέρεται στην παράγραφο ΤΕΧΝΙΚΑ
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ.
3b) Ρύθμιση στη μειωμένη ισχύ:
• αποσυνδέστε το καλώδιο τροφοδοσίας του διαμορφωτή και ρυθμίστε τη βίδα (b) μέχρι να
πετύχετε τις τιμές πίεσης που αντιστοιχούν στη μειωμένη ισχύ και που αναφέρονται στον
πίνακα ακροφυσίων-πίεσης καυστήρα.
• επανασυνδέστε το καλώδιο
• τοποθετήστε το καπάκι του διαμορφωτή και στεγανοποιήστε.
Πίνακα ακροφυσίων-πίεσης καυστήρα
Τύπος αερίου G20 G31
Διάμετρος μπεκ (mm) 0,85 0,52
Πίεση καυστήρα (mbar*)
ΙΣΧΥΣ ΜΕΙΩΜΕΝΗ
2,5 5,8
Πίεση καυστήρα (mbar*)
ΟΝΟΜΑΣΤΙΚΗ ΙΣΧΥΣ
13,3 30,8
Αριθμός μπεκ 26
* 1 mbar = 10,197 mm H
2
O
4) Τελικοί έλεγχοι
• Στην πινακίδα μητρώου του λέβητα σημειώστε τον πραγματοποιηθέντα μετασχηματισμό προσδιορίζοντας τον τύπο αερίου και
την πραγματοποιηθείσα βαθμονόμηση.
7730973
A
B
C
C
(b)
(a)
