10. ELEKTRICKÉ PRIPOJENIE
Elektrická bezpečnosť zariadenia je dosiahnutá len v prípade, že je kotol správne pripojený na účinné uzemnenie podľa platných
noriem o bezpečnosti zariadenia.
Kotol sa pripojuje do jednofázovej elektrickej napájacej siete s 230 V s uzemnením pomocou trojžilového kábla, ktorý je súčasťou
vybavenia kotla, pričom je nevyhnutné dodržať polaritu FÁZA – NULA.
Pripojenie uskutočnite pomocou dvojpólového vypínača s otvorením kontaktov aspoň 3 mm.
V prípade výmeny napájacieho kábla použite harmonizovaný kábel „HAR H05 W-F“ 3x0,75 mm
2
s maximálnym priemerom 8 mm.

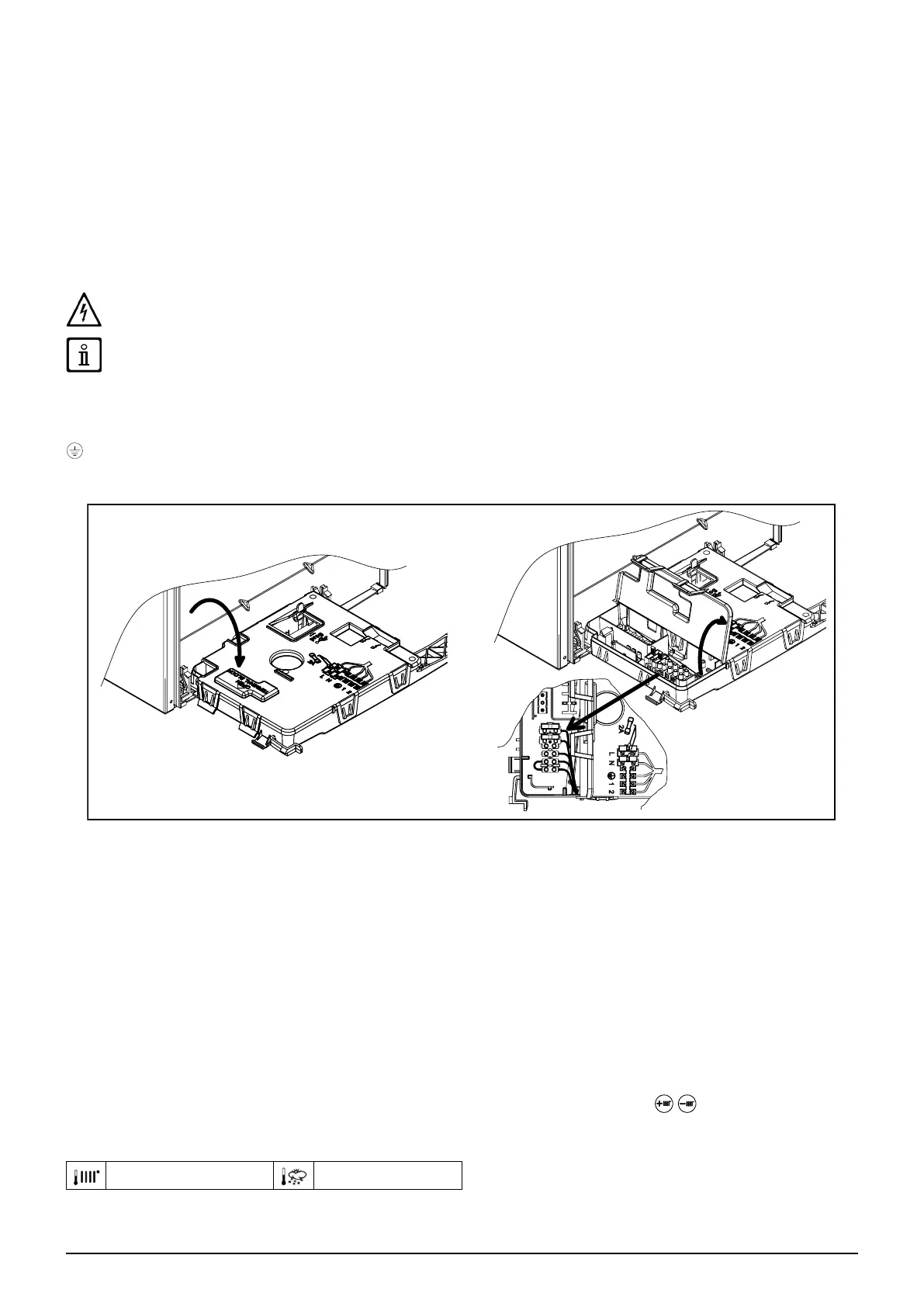

Prístup k napájacej svorkovnici
• vyberte predný panel kotla (upevnený pomocou dvoch skrutiek v spodnej časti);
• otočte ovládaciu skrinku smerom nadol;
• odstráňte kovovú ochrannú časť ovládacej skrinky;
• otvorte ľavú bočnú časť krytu a pristúpte k elektrickým pripojeniam.
Poistky typu 2A sú umiestnené v napájacej svorkovnici (pri kontrole a/alebo výmene vytiahnite držiak poistky čiernej farby).
Svorkovnica je pod vysokým napätím. Pred vykonaním pripojenia sa uistite, či kotol nie je elektricky napájaný.
Dodržiavajte polaritu napájania L(FÁZA) -N (NULA).
(L) = Fáza (hnedá)
(N) = Nula (modrá).
= Uzemnenie (žlto-zelená).
(1) (2) = Kontakt pre Priestorový Termostat (on/o).
10.1 PRIPOJENIE PRIESTOROVÉHO TERMOSTATU
Na pripojenie priestorového termostatu ku kotlu postupujte takto:
• vstúpte do napájacej svorkovnice podľa popisu v odseku ELEKTRICKÉ PRIPOJENIA;
• vytiahnite mostík, ktorý sa nachádza na svorkách (1) a (2);
• pretiahnite dvojžilový kábel cez káblovú priechodku a pripojte ho k týmto dvom svorkám.
10.2 PRÍSLUŠENSTVO, KTORÉ NIE JE SÚČASŤOU DODÁVKY KOTLA
10.2.1 PRIPOJENIE VONKAJŠIEHO ČIDLA
Pri pripájaní vonkajšieho čidla (dodaného ako príslušenstvo) ku kotlu postupujte takto:
• vstúpte do napájacej svorkovnice podľa popisu v odseku ELEKTRICKÉ PRIPOJENIA;
• pri modeloch určených na vykurovanie a TÚV: pripojte vonkajšie čidlo ku dvom káblikom ČERVENEJ farby, ktoré sú vybavené
hlavovým krytom fastonu;
• pri modeloch určených len na vykurovanie: pripojte vonkajšie čidlo ku svorkovnici M2, viď elektrické schémy na konci návodu
v prílohe „SECTION“ B;
• po pripojení vonkajšieho čidla si môžete zvoliť klimatickú krivku „kt“ pôsobením na tlačidlá
tak, že s ju zvolíte medzi
dostupnými krivkami (0...90), viď graf kriviek na konci návodu v prílohe „SECTION“ E (prednastavená krivka je 0).
LEGENDA GRAFU KRIVIEK Kt - „SECTION“ E
Prívodná teplota Vonkajšia teplota
