Bertolini 140 - Innesto Velocità; Prese DI Potenza; Bloccaggio Differenziale; Stegole DI Guida

10
INNESTO VELOCITÀ
(Fig. 4)
Le falciatrici sono dotate di un cambio a 7
velocità (4 avanti + 3 RM), selezionate dalla
stegola 7 e dalla leva 10 (Fig. 2).
Con la stegola 7 si selezionano le marce, con
la leva 10 il senso di avanzamento indicato
dalla targhetta rappresentata in Fig. 6.
N.B.: L’innesto delle velocità deve sempre
essere preceduto dal disinnesto della frizione.
Evitare un prolungato disinnesto della frizione
per non accelerare il consumo del cuscinetto
reggispinta.
PRESE DI POTENZA
Tutti i modelli sono dotati di N° 1 P. di P.
indipendente a 973 giri/min. ( profi lo 20 x 17
DIN 5482).
La P. di P. si aziona con la leva N° 8 (Fig. 2).
N.B.: Per inserire e disinserire le P. di P.
usare sempre la leva della frizione.
La rotazione della P. di P. è destrorsa per ogni
senso di marcia.
BLOCCAGGIO DIFFERENZIALE
(141- Fig. 7)
IIl bloccaggio del differenziale si ottiene
azionando la leva 3 (fi g. 2) posta sulla destra
del manubrio.

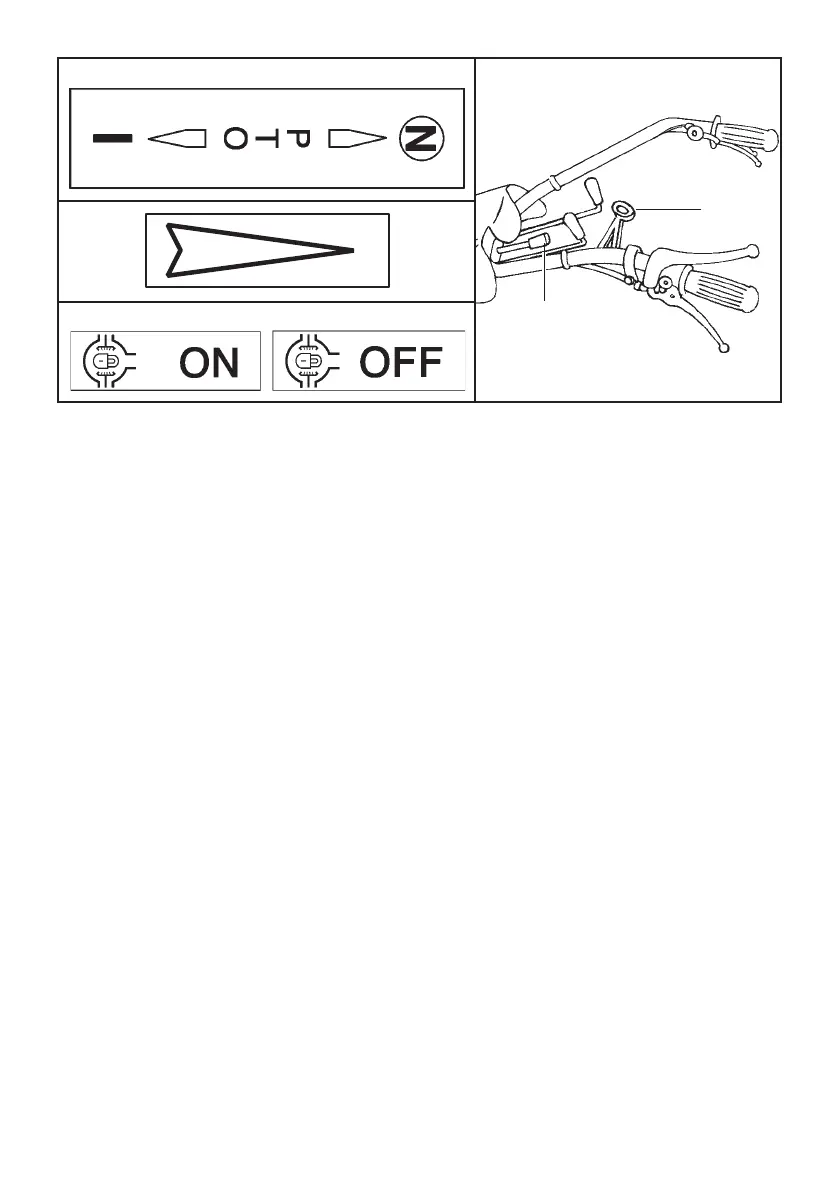

Fig. 7
Fig. 8
Fig. 5
Fig. 6
N.B.: Il bloccaggio può essere inserito con
la motofalciatrice in movimento purché non
slittino le ruote; in tal caso disinnestare la
frizione, innestare il bloccaggio e rilasciare
lentamente la frizione.
ATTENZIONE - Non usare il bloccaggio
differenziale in curva.
STEGOLE DI GUIDA (Fig. 8)
La regolazione in senso verticale (altezza)
consente di avere 7 posizioni che si ottengono
utilizzando la leva N° 6.
SBLOCCAGGIO
BARRA FALCIANTE (Fig. 8)
Le falciatrici sono provviste di attacco rapido,
che consente il collegamento facile e rapido
degli attrezzi.
A motore fermo e con la macchina in posizione
orizzontale, tirare la leva 11 (posta sulla sinistra
del manubrio) e sfi lare la macchina dalla barra
falciante (o dall’accessorio inserito).
Per collegare la barra ripetere le operazioni
al contrario.
N.B. - Assicurarsi che l’otturatore sia
completamente inserito.
