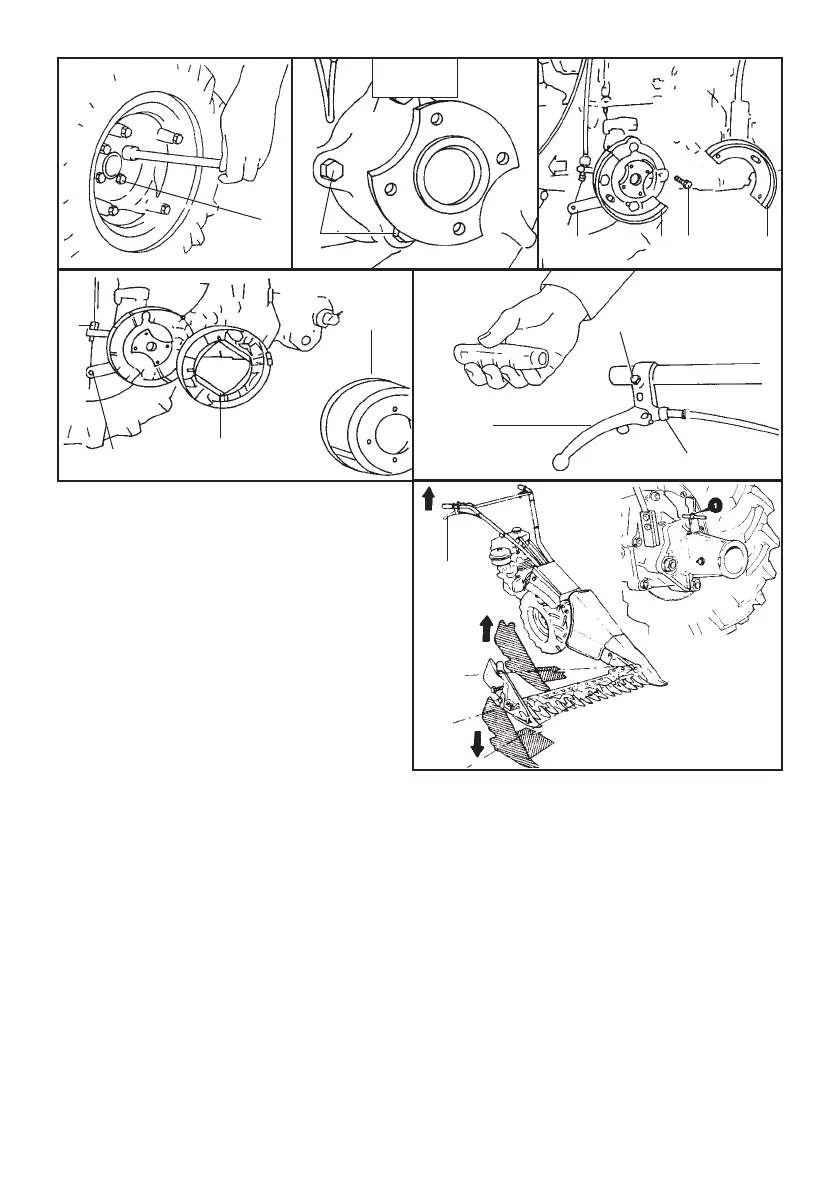

INSTRUÇÕES PARA A MONTAGEM DO
TRAVÃO (140 - Fig. 9)
Colocar o motor sobre um suporte estável.
1) Desapertar o parafuso de fi xação da roda (1).
2) Desapertar os parafusos de fi xação (2) do
suporte do semieixo, fi xar os semi-suportes
dos maxilas (4) com os parafusos (13) mais
cumpridos.
N.B.: Para evitar perdas de óleo aconselha-se
desapertar os 2 parafusos, montar o semi-
suporte, apertar os 2 parafusos e repetir a
mesma operação para o outro semi-suporte
do maxila.
3) Introduzir os maxilas dos travões (7) no perne
apropriado sobre os semi-suportes.
Para a montagem è necessário acertar-se
que as molas dos maxilas travões estejam em
correspondência dos entalhes do semieixo.
4) Montar o tambor dos travões (8) e a roda
mediante os parafusos de fi xação.
5) Depois de ter removido a alavanca do
guiador, introduzir a manete (9) e fi xá-la em
posição mediante o parafuso (10).
6) Apertar o registro (11) sobre a manete (9).
7) Introduzir o fi o na manete travão (9) e manete
camando maxilas (3).
8) Agindo sobre o cerra-fi o (12) e registro (11),
regular a folga sobre a manete a 8 mm.
9) Montar a alavanca novamente.
FUNCIONAMENTO DOS COMANDOS
(140L)
Manete comando inclinação barra de corte
Para libertar a barra de corte, acionar a manete
(2, Fig. 9/A) para assim permitir uma viragem de
90°. Escolher a posição mais adequada para o
trabalho a fazer e soltar a manete.
Montagem e desmontagem da barra de corte
e acessórios (fi g. 9/A)
As gadanheiras estão equipadas com um engate
Quickfi t, que permite o inserimento fácil e rápido
dos acessórios. Com motor parado e com a
máquina em posição horizontal, tirar o ferrôlho
(1) e bloqueá-lo em posição aberta rodando de
90°. Remover a máquina da barra de corte ou
do acessório inserido. Uma vez que foi inserida
a barra de corte ou o implemento, virar o ferrôlho
(1) até ao disparo na posição de bloqueio.
Fig. 9/A
90°
90°
2
6
12
7
8
9
10
11
1
Fig. 9
2
4
3
13
5
