Bertolini 140 - Arranque del Motor; Mandos

65
ARRANQUE DEL MOTOR
(Fig. 3 - 3A)
Para el arranque del motor, además de
atenerse a las indicaciones presentes en el
manual de instrucciones de “uso y
mantenimiento” del motor, después de
haberse asegurado de que la palanca mando
marchas y la palanca T. de F. estén en posición
de punto muerto, es necesario bloquear la
palanca 1 del Motorstop y la palanca 2 del
embrague utilizando el gancho C. De esta
forma se impide la transmisión del movimiento
con una velocidad colocada.

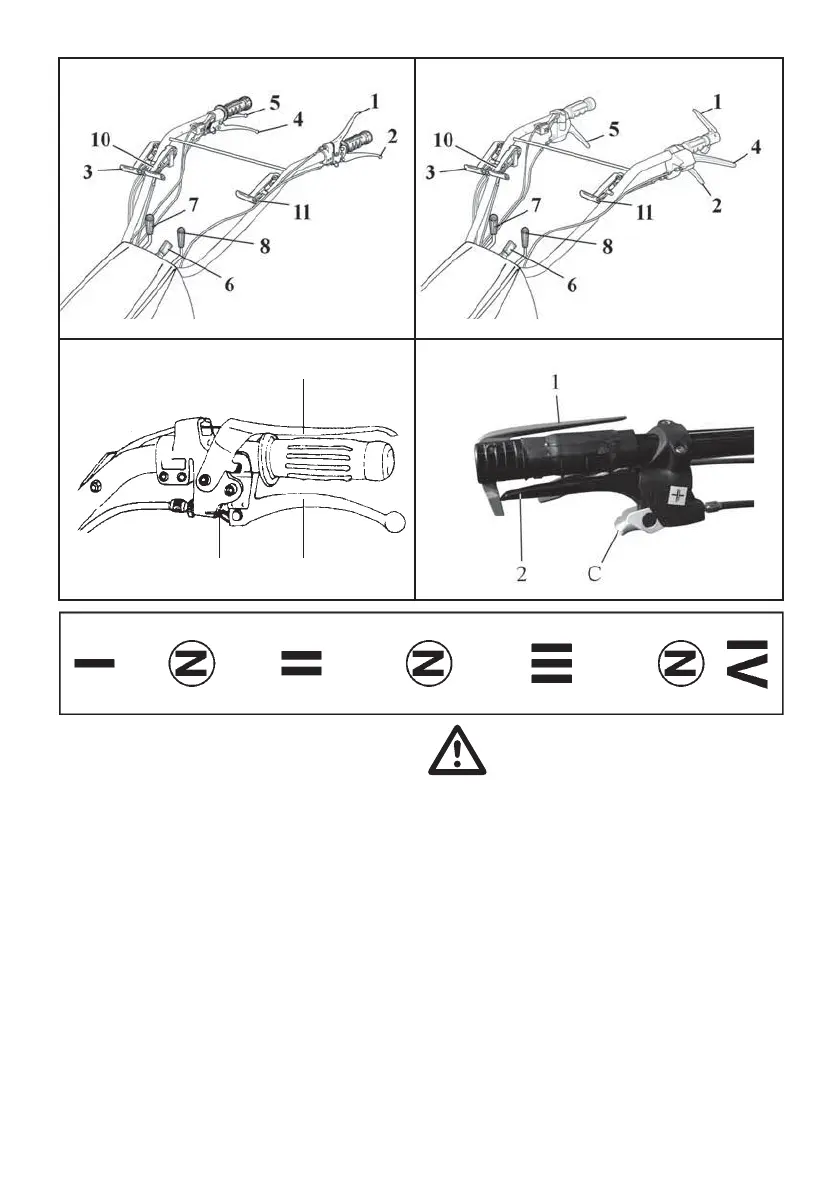

Fig. 4
Fig. 2/AFig. 2
Fig. 3
1
2C
Fig. 3/A
141M
MANDOS
(Figg. 2 - 2/A)
1) Palanca paro motor
2) Palanca mando embrague
3) Palanca bloqueo diferencial (141)
4) Palanca del freno izquierdo (141)
Palanca desbloqueo
y freno izquierdo (141M)
Palanca desbloqueo barra degadora (140L)
5) Palanca del freno derecho (141)
Palanca desbloqueo
y freno derecho (141M)
6) Palanca de bloqueo vertical manillar
7) Palanca mando marchas
8) Palanca de control T. de F.
9) Mando acelerador
10) Palance mando inversor
11) Palanca bloqueo/desbloqueo obturador
enganche rapido (140 - 141 - 141M)
