109

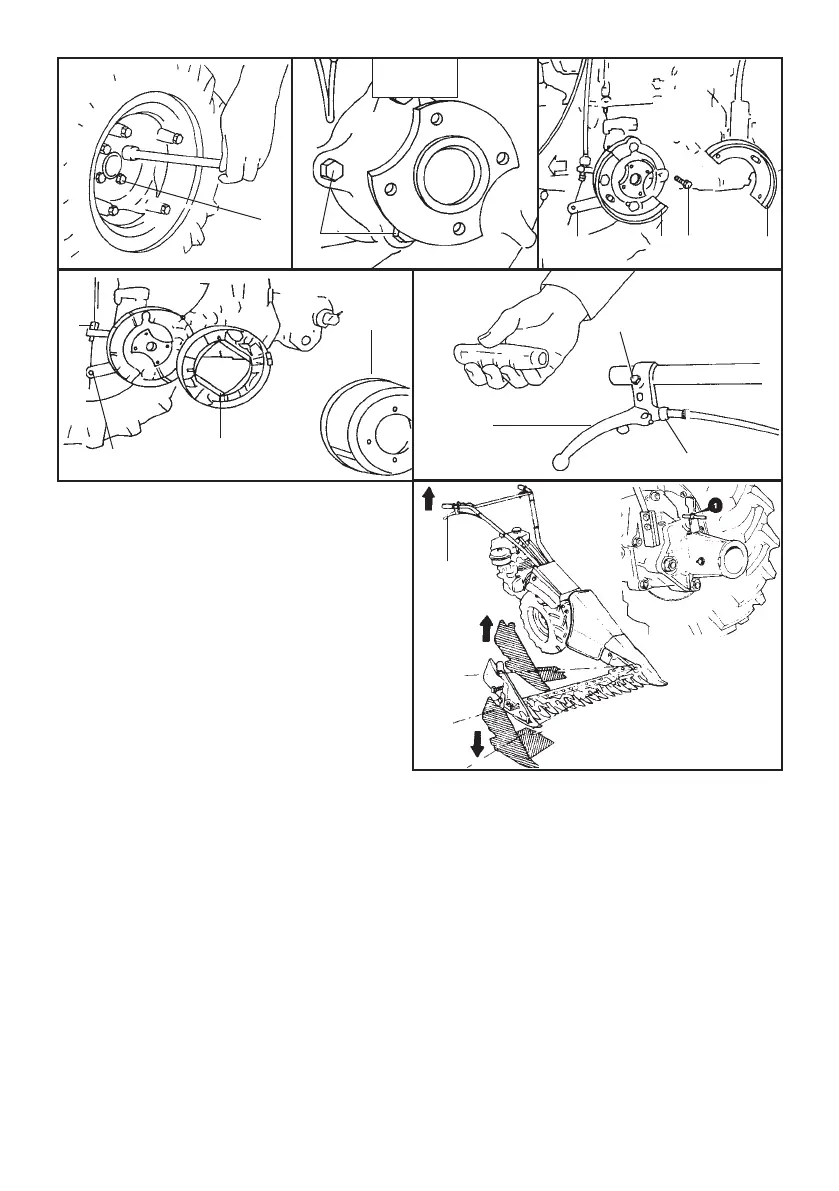

FREN MONTAJ TALİMATLARI
(140 - ek.9)
Motoru sağlam bir destek üzerine koyunuz.
1) Tekerlek sabitleme vidalarını (1) sökünüz.
2) Yarım aks desteğinin sabitleme vidalarını (2)
sökünüz; fren pabucu yarım desteklerini (4)
uzun vidaları (13) kullanarak takınız.
NOT - Yağ sızıntılarını önlemek için, 2 vidanın
gevetilmesi, yarım desteğin takılması, 2 vidanın
geri sıkılması ve sonra diğer yarım destek için de
aynı ilemlerin uygulanması en iyi yöntemdir.
3) Fren pabuçlarını (7) ilgili yarım destek
pimlerinin üzerine takın.
Monte ederken, fren pabucu yaylarının yarım
aks boluklarına denk geldiğinden emin olunuz.
4) Fren tamburunu (8) ve tekerleği sabitleme
vidalarını (1) kullanarak takınız.
5) Gidon kolu tutamağını çıkarttıktan sonra, kolu
(9) takınız ve vidayı (10) kullanarak bu konumda
kilitleyiniz.
6) Ayar vidasını (11) kola (9) sabitleyiniz ve kılıfını
(6) takınız.
7) Teli fren koluna (9) ve fren pabucu kumanda
koluna (3) takınız.
8) Tel kelepçesine (12) ve ayar vidasına (11)
müdahale ederek kol boluğunu 8 mm’ye
ayarlayınız.
9) Tutamağı geri takınız.
KUMANDALARIN ÇALIMASI (140 L)
Biçme çubuğu eğme kumanda kolu
Biçme çubuğu, kolu (2) kullanırken serbest kalır ve
böylece çubuğun kendisinin 90° üzerinde hareket
edebilmesini sağlar (ek.9/A). En uygun çalıma
konumunu seçtikten sonra, kolu serbest bırakınız.
Biçme çubuğunun ve aksesuarların takılması ve
sökülmesi (ek.9/A)
Biçme makineleri, eklenti aparatlarının kolay ve hızlı
ekilde takılabilmesini sağlayan bir Quick t bağlantı
özelliği ile donatılmılardır. Motor durmu haldeyken
ve makine yatay konumdayken, mandalı (1) çekiniz
ve 90° döndürmek suretiyle açık konumda kilitleyiniz,
daha sonra makineyi kesme çubuğundan veya baka
bir eklenti aparatından ayırınız. Biçme çubuğu veya
baka bir eklenti aparatı takıldıktan sonra, mandalı
(1) kapanma konumuna oturana kadar çeviriniz.
Fig. 9/A
90°
90°
2
6
12
7
8
9
10
11
1
Fig. 9
2
4
3
13
5
