98
Fig. 16
A
Fig. 14
54
B
10
C
D
Fig. 14/1
Fig. 15
A
B
3
E
F
Fig. 15/A
141M
Fig. 16/A
Fig. 17
11
L
I
AFSTELLEN
BEDIENINGSHENDELS
REMMEN (141)

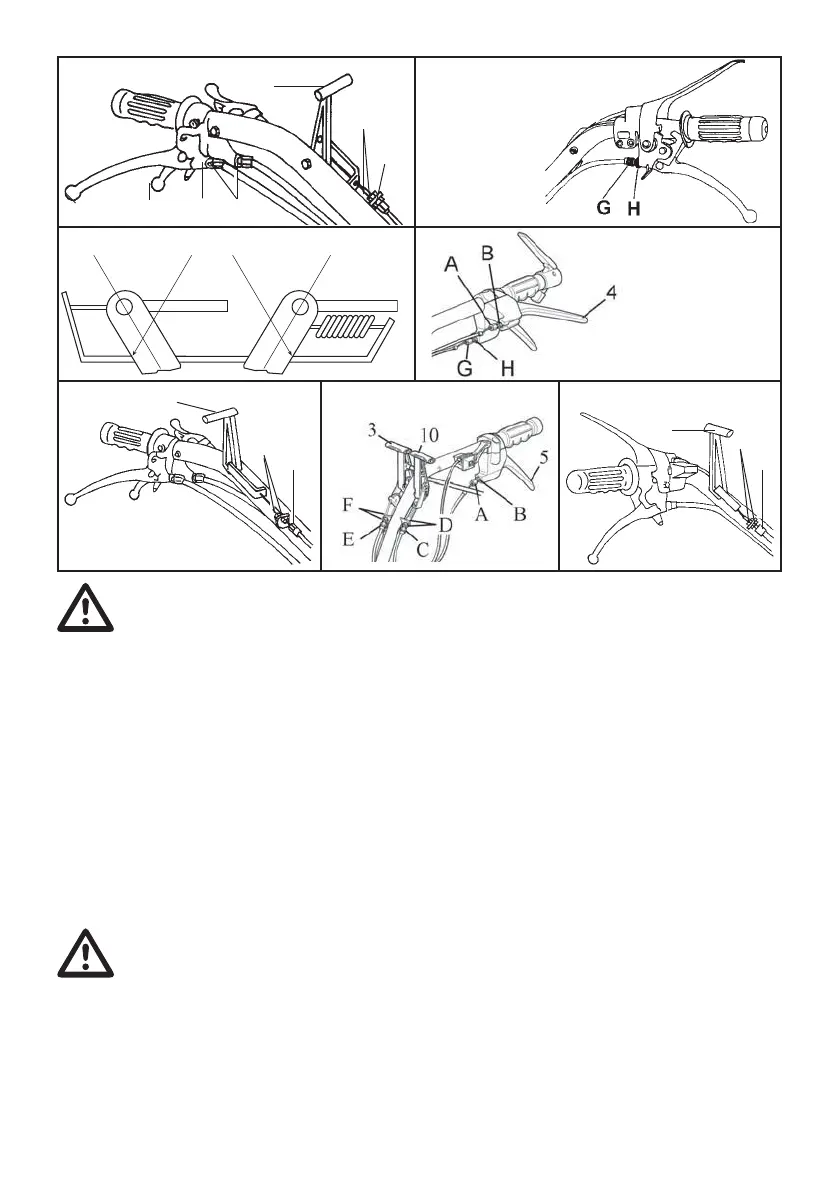

Met hendels 4 en 5 (Fig. 14 - 15A - 16A)
aangetrokken dienen de wielen geblokkeerd
te zijn. Is dit niet het geval dan regelaars A
verstellen, daarbij eerst moeren B losdraaien.
Is men klaar met het afstellen dan dienen
moeren B weer vastgeschroefd worden.
OMKOPPELING-BESTURINGS-
HEFBOOM (Fig. 14 - 16A e 14/1)
Controleren dat de omkoppeling-
besturings-hefboom op de drijfwerkkast
in overeen-komst is met referentie A voor
de vooruitversnelling en met B voor de
achteruitversnelling. Voor het regelen van
de verloop het register C en de moeren D
gebruiken.
WAARSCHUWING: De onjuiste
positie van de referenties A
en B kan een BREUK VAN DE
GANGWTSSEL veroorzaken.
KOPPELING
Regelmatig de speling van de koppelingshendel
controleren, deze dient ongeveer 5 mm. te
bedragen. Om de speling te wijzigen dient
men moer H los te draaien (Fig. 15 - 15A).
Regelaar G losser of vaster draaien totdat de
speling ongeveer 5 mm. bedraagt. Vervolgens
moer H weer vastdraaien.
BLOKKERING DIFFERENTlEEL (141)
Indien het blokkeringsmechanisme van het
differentieel, met hendel 3 (Fig. 16 - 16A) in
ontkoppelde positie, toch ingeschakeld mocht
blijven dan dient men de juiste functionering
weer te bewerkstelligen met behulp van
regelaar E e moeren F.
SLUITHEFBOOM/DEBLOKKERINS-
HEFBOOM VOOR EEN VERBINDING VAN
DE AFSLUlTER
Indien het werktuig door het omhoog trekken
van de hefboom 11 (Fig. 17) niet loskomt, op
register L en op de moeren I handelen.
GELUIDSPRODUCTIE
Waarde van de akoestische druk gemeten
op 1,6 m. van de grond midden tussen de
stuurhendels met de geluidsmeter (B&K
2230) naar de motor gericht.
Maximum gemeten continue akoestische
druk: 90,7 dB (A)
Gemeten akoestische kracht: 104,6 dB (A)
TRILLINGEN
OP DE STUURHENDELS
Meting gewogen volgens ISO 5349:
16,2 m/s
2
Maximum waarden vastgelegd, voor elle type
motor welke beschikbaar.
