LIGAÇÃO DA VELOCIDADE
(Fig. 4)
As gadanheiras estão equipados com uma
caixa a 7 velocidades (4 para frente + 3 para
trás) seleccionadas pelo o braço 7 e manete
10 (fi g. 2). As velocidades seleccionam-se
com o braço 7 e o sentido de marcha com a
manete 10, como indicado na etiqueta repre-
sentada na Fig. 6.
NB.: Antes de engrenar a velocidade é pre-
ciso sempre desligar a embraiagem. Evitar
embraiar por períodos muito prolongados
para não desgastar a embraiagem.
TOMADA DE FORÇA
Todos os modelos estão equipados com n° 1
tomada de força independente a 973 R.P.M.
(profi l 20x17 DIN 5482).
A tomada de força da gadanheira 140-141
acciona-se com a manete n° 8 (Fig. 2).
N.B.: Para ligar ou desligar a tomada de
força, usar sempre a manete da embraia-
gem. A rotação da tomada de força é em sen-
tido direito para todos os sentidos de marcha.
BLOQUEIO DIFERENCIAL
(MNF 141 - Fig. 7)
O bloqueio do diferencial obtém-se accio-
nando a manete 3 (fi g. 2) colocada no lado
direito do guiador.

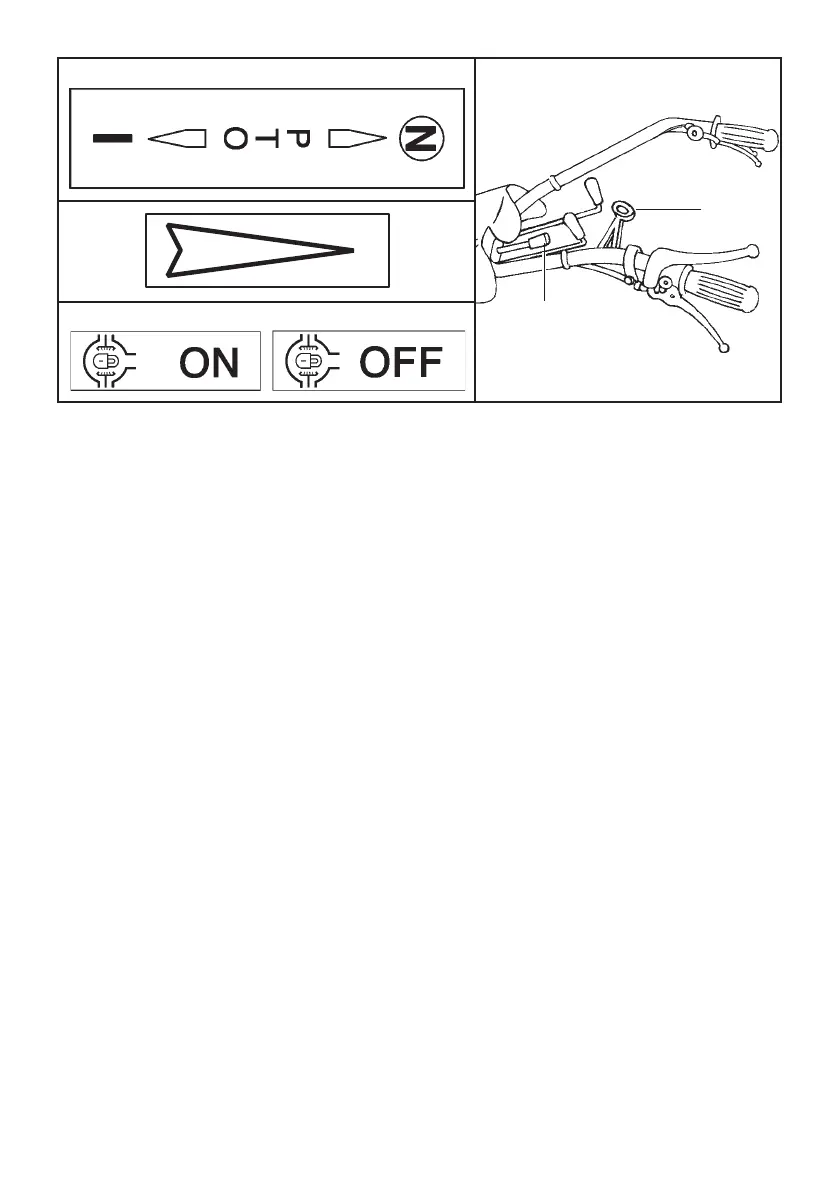

Fig. 7
Fig. 8
Fig. 5
Fig. 6
N.B.: O bloqueio pode ser introduzido com a
gadanheira em movimento a menos que as
rodas não escorreguem, em tal caso desligar
a embraiagem introduzir o bloqueio e deixar
novamente devagarinho.
ATENÇAO - Não usar o bloqueio diferen-
cial numa curva.
BRAÇOS DE GUIA (Fig. 8)
A regulação em sentido vertical (altura)
permite de ter 7 posições obtidas com a
manete n° 6.
DESBLOQUEIO DA BARRA
DE CORTE (Fig. 8)
As Gadanheiras estão equipadas com engate
rápido permitindo una fácil e rápida intro-
dução dos acessórios.
Com motor parado e a máquina em posição
horizontal, tirar a manete 11 (colocada ao lado
esquerdo do guiador) e desfi ar a máquina da
barra de corte (ou do acessório introduzido).
Para coligar a barra repetir as operações ao
contrário.
N.B.: Tomar atenção que o obturador esteja
completamente inserido.
