Bertolini 140 - Applicazione Barra Falciante Frontale; Manutenzione Barra; Falciante Frontale

15
APPLICAZIONE DELLA BARRA
FALCIANTE FRONTALE
Collegamento alla motofalciatrice
L’applicazione della barra alla motofalciatrice viene
fatta utilizzando il relativo attacco rapido.
Registrazione del gioco tra perno centrale e
pastiglie
Per un funzionamento ottimale il gioco tra perno centrale
e pastiglie deve essere di 1÷3 decimi. Per ottenere tale
gioco, operare nel modo seguente:
A) Allentare la vite (9)
B) Avvitare il grano (10) fi no a moderato serraggio delle
pastiglie contro il perno centrale con chiave a brugola
fornita in dotazione
C) Dalla posizione raggiunta ruotare in senso opposto
(svitare il grano) la chiave per circa 1/8 di giro (45°)
D) Serrare la vite (9) per bloccare il grano (10)
N.B. : Ripetere le operazioni dei punti A-B-C-D
ogni qualvolta si voglia ripristinare il gioco per un
funzionamento ottimale. È consigliabile effettuare tali
operazioni ogni 20÷30 ore di funzionamento.
ATTENZIONE - Per evitare dannose
sollecitazioni, non bloccare mai il perno
centrale con le pastiglie di regolazione;
lasciare sempre un gioco di almeno 0,1 mm.
Regolazione dell’altezza della barra falciante
Dovendo falciare su terreni accidentati, è necessario
regolare l’altezza di taglio della barra falciante nel
modo seguente:
- Allentare il dado 1.
- Portare il pattino 2 nella posizione desiderata.
- Ribloccare il dado.
- Eseguire la regolazione su entrambi i pattini.
Regolazione del premilama barra
con denti Mulching
Per aumentare o diminuire il carico sulla lama, agire

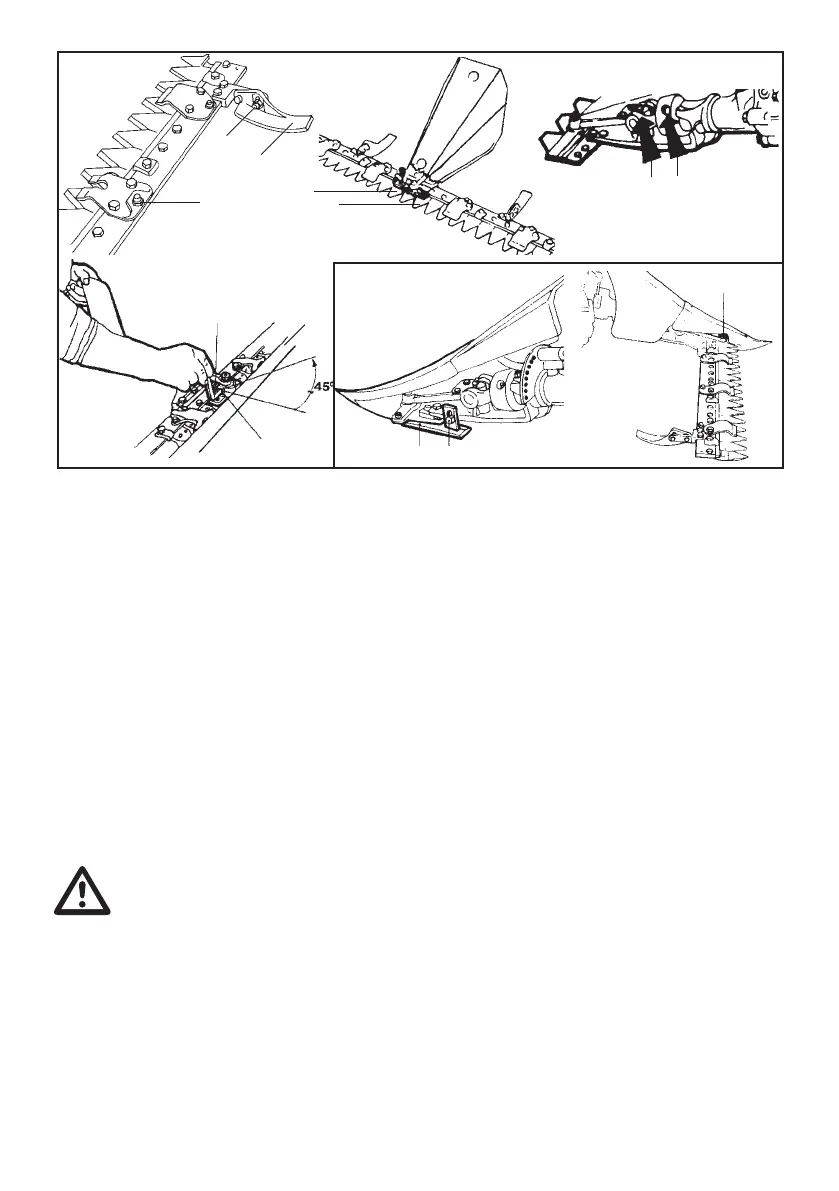

Fig. 18
7
8
11
1
2
5
6
9
10
11
56
Fig. 18/A
9
sulla vite di regolazione 3.
N.B.: per un buon funzionamento non deve esservi
sfregamento eccessivo tra premilama e lama.
Sostituzione della lama falciante
1) Barra falciante speciale
- Svitare le viti 5.
- Estrarre l’attacco lama 6.
- Sfi lare la lama.
Per il montaggio eseguire le operazioni in modo inverso.
2) Barra falciante normale
- Svitare le viti 5.
- Estrarre l’attacco lama 6.
- Ruotare di 90° il premilama.
- Sfi lare la lama.
Per rimontare la lama eseguire le operazioni in modo
inverso.
3) Barra falciante 140 L (Fig. 18/A)
- Svitare il perno di trascinamento 9 ed estrarre la lama.
Protezione anteriore barra
Ogni volta che si effettua un trasferimento o la barra
rimane esposta al pubblico o ferma in deposito, è
obbligatorio applicare la protezione anteriore 11 (Fig. 18).
MANUTENZIONE BARRA
MOVIMENTO MECCANICO
Ogni volta che si usa la barra falciante
Ingrassare i punti 7 e 8 (Fig. 18).
MOVIMENTO IN BAGNO D’OLIO
Ogni volta che si usa la barra falciante
Controllare il livello olio svitando il tappo sfi ato.
Se necessario ripristinarlo.
Sostituirlo ogni 500 ore (quantità 1 Kg.).
