Bertolini 140 - Comandi; Avviamento Motore

9
AVVIAMENTO MOTORE
(Fig. 3 - 3A)
Per l’avviamento del motore, oltre ad attenersi
alle indicazioni riportate sul libretto “uso e
manutenzione” del motore, dopo essersi
assicurati che la leva comando marce e la
leva comando P. di P. siano in posizione di
folle, occorre bloccare la leva 1 del Motorstop
e la leva 2 della frizione utilizzando il gancio C.
In questo modo si impedisce la trasmissione
del moto con una eventuale marcia inserita.

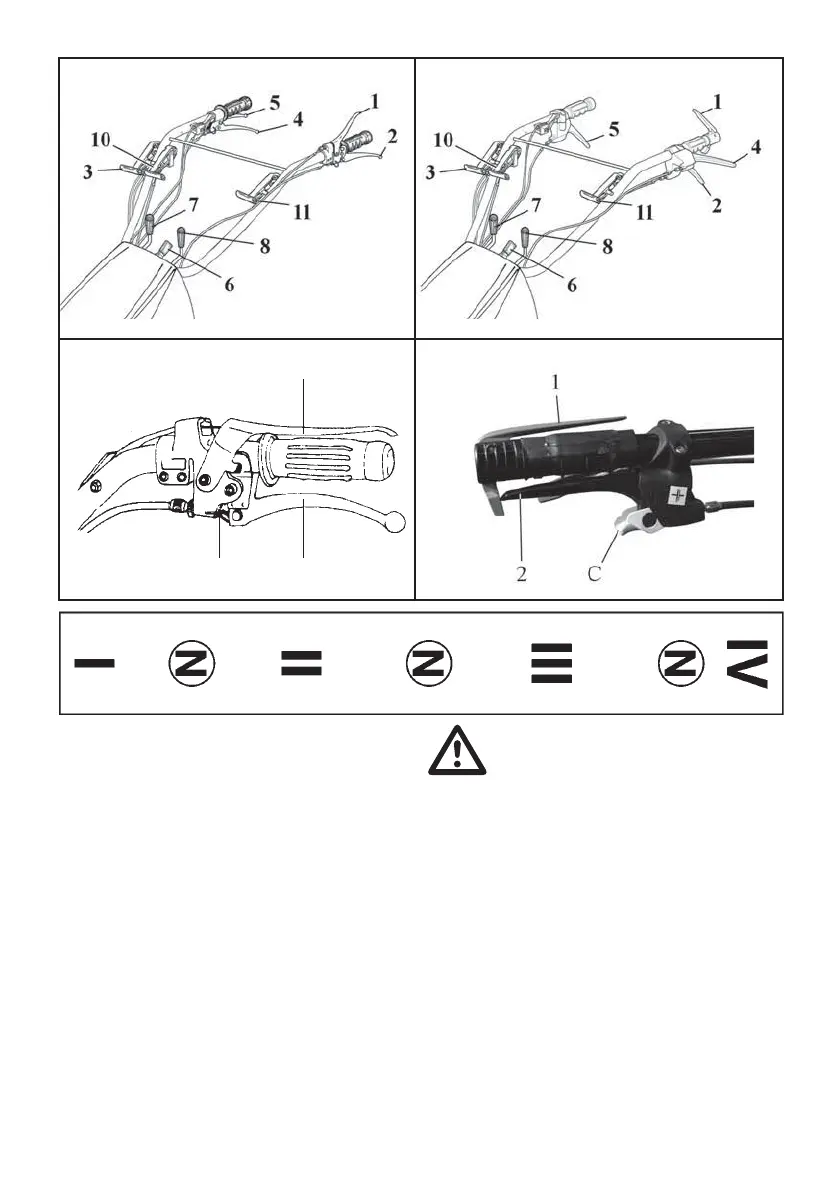

COMANDI
(Figg. 2 - 2/A)
1) Leva arresto motore
2) Leva comando frizione
3) Leva bloccaggio differenziale (141)
4) Leva freno sx. (141)
Leva sbloccaggio e freno sinistro (141M)
Leva regolazione barra (140 L)
5) Leva freno dx. (141)
Leva sbloccaggio e freno destro (141M)
6) Leva bloccaggio verticale manubrio
7) Leva comando marce
8) Leva comando P. di P.
9) Comando acceleratore
10) Leva comando inversore
11) Leva bloccaggio/sbloccaggio otturatore
attacco rapido (140 - 141 - 141 M)
Fig. 4
Fig. 2/AFig. 2
Fig. 3
1
2C
Fig. 3/A
141M
141M
