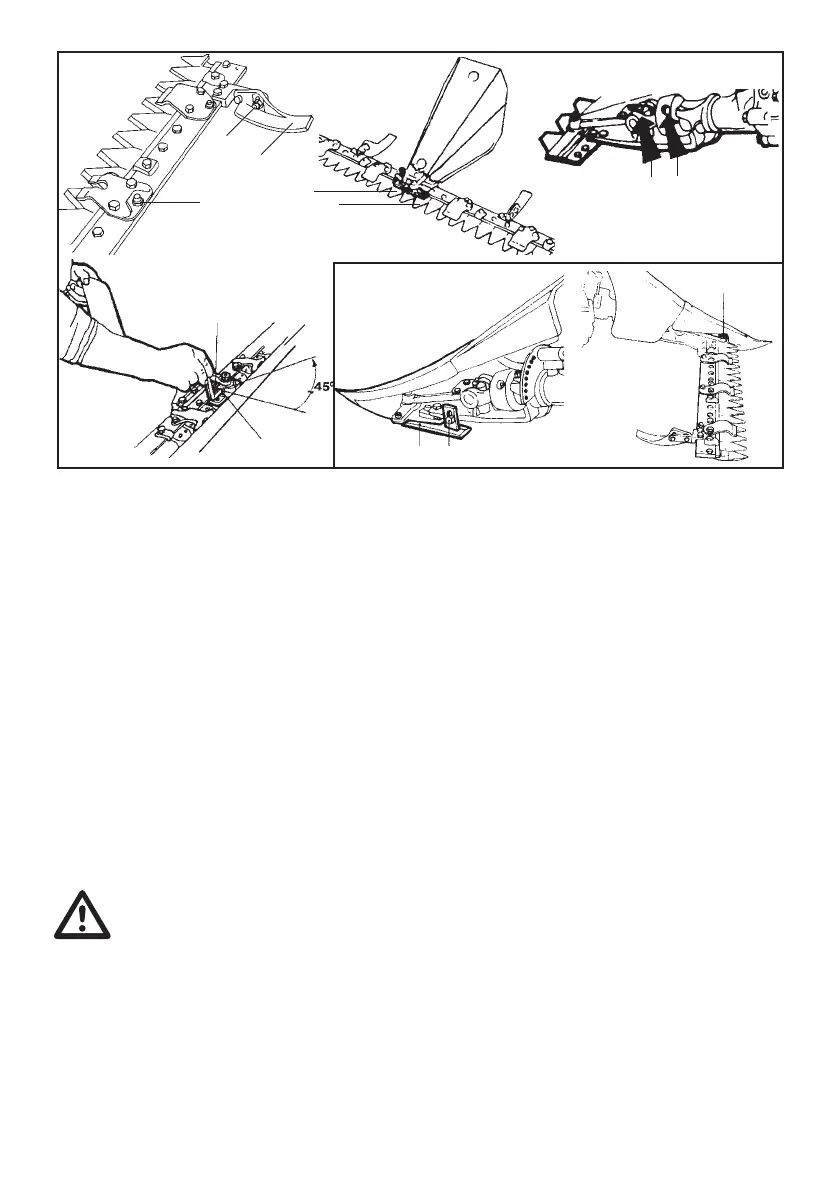

Fig. 18
7
8
11
1
2
5
6
9
10
11
56
Fig. 18/A
9
APLICAÇÃO DA BARRA DE CORTE FRONTAL
Aplicação à gadanheira
A aplicação da barra à gadanheira é feita usando
o relativo engate rápido.
Registracção do jogo entre perne central e
pastilhas
Para um melhor fauncionamento, a folga entre
o perne central e pastilhas tem que ser de 1+3
décimos. Para obter esta folga, operar na seguinte
maneira:
A) Aliviar o parafuso (9).
B) Apertar o parafuso (10) apertando moderada-
mente as pastilhas contra o perne central com a
chave hexágonal fornecida em dotação.
C) Da posição obtida rodar a chave em sentido
contrário (desapertar o parafuso) por cerca 1/8
de volta (45°).
D) Cerrar o parafuso (9) para bloquear o grão
(parafuso) (10).
N.B.: Repetir as operações dos pontos A-B-C-D
cada vez se queira restabelecer a folga para um
melhor funcionamento. É aconselhável efectuar tais
operações cada 20-30 horas de funcionamento.
ATENÇAO - Para evitar desgastes
desnecessários, nunca bloquear
o perne central com a pastilha de
regulação; deixar sempre uma folga de
ao menos 0,1 mm.
Regulaçao da altura da barra de corte
Quando se ceifar em terrenos acidentados, é
necessário regular a altura de corte da barra de
corte na seguinte maneira:
- Aliviar o dado 1.
- Trazer o patim 2 na posição desejada.
- Bloquear o dado de novo.
- Executar a regulação sobre ambos os patins.
Regulação da guia da lamina com dentes
Mulching
Para aumentar ou diminuir a carga sobre a lamina,
utilizar o parafuso de registração 3.
N.B.: para um bom funcionamento não deve existir
fricção entre a lâmina e a guia da lâmina.
Substituição da lamina de corte
1) Barra de corte especial
- Desapertar os parafusos 5.
- Retirar o engate da lama 6.
- Desfi ar a lama.
Para a montagem executar as operações em
maneira contrária.
2) Barra de corte normal
- Desapertar os parafusos 5.
- Extrair o engate da lama 6.
- Rodar de 90° a guia da lamina
- Desfi ar a lamina.
Para remontar a lamina executar as operações em
maneira contrária.
3) 140L (Fig. 11)
Desapertar o perne de arrastamento (9) e remover
a lâmina.
Protecção anterior da barra
Cada vez efectua-se um transferência da barra,
ou que esta fi que exposta ao publico o parada
num depósito, é obrigatório aplicar a protecção
anterior 11 (Fig. 18).
MANUTENÇÃO
MOVIMENTO MECANICO
Cada vez se usa a barra de corte
Lubrifi car os pontos 7 e 8 (Fig. 18).
MOVIMENTO EM BANHO DE OLEO
Cada vez se usa a barra de corte
Controlar o nível do óleo desapertando a tampa de
resfolega. Atestá-lo se necessário.
Substituí-lo cada 500 horas (quantidade 1 Kg.).
