Bertolini 140 - Biçme Çubuğunun Kilidini Açma; Diferansiyel Kilidi; Güç Çıkışı; Tutma Kolları

108
VİTESE TAKMA (ek.4)
Biçme makinelerinde 7 hızlı vites kutusu mevcuttur
(4 ileri ve 3 geri), bunlar kulp (7) ve kol (10) ile
seçilir (ek.2).
Vitesleri seçmek için kulpu (7) seyahat yönünü
seçmek için kolu (10), ek.6’da gösterildiği gibi
kullanınız.
NOT: Vitesleri takmadan önce daima debriyaj/
kavrama boa alınmalıdır.
Kavrama baskı yatağının aınmasını azaltmak için,
debriyajı/kavramayı uzun süre ayrılmı durumda
tutmayınız.

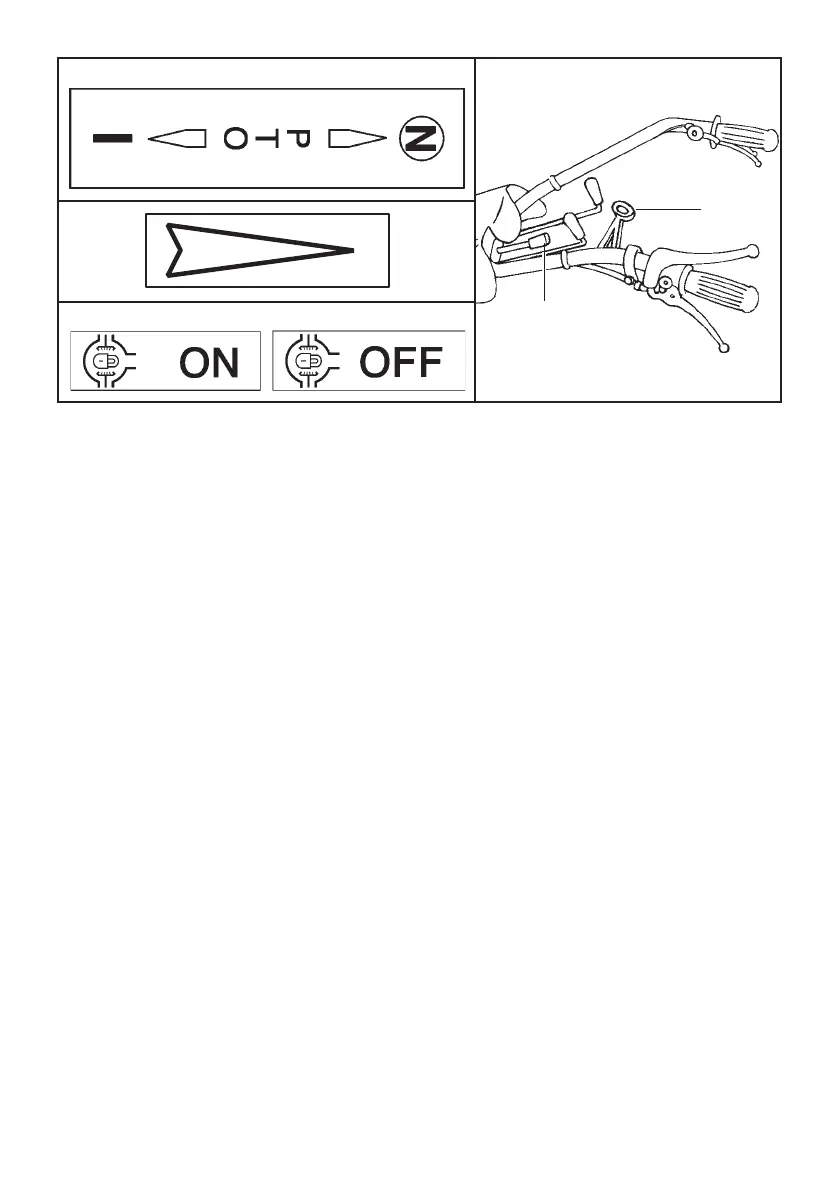

GÜÇ ÇIKII
Tüm modeller, 973 dev/dak’lık 1 adet bağımsız güç
ünitesi ile donatılmıtır. (pro l 20 x 17 DIN 5482).
Biçme makinelerinin güç ünitesini kavramaya
almak için kol no. 8’İ kullanınız (ek.2).
NOT: Güç ünitesini kavramak veya kavramadan
ayırmak için daima kavrama kolunu kullanınız.
Güç ünitesinin dönüü tüm dili yönleri için saat
yönündedir.
DİFERANSİYEL KİLİDİ (141- ek.7)
Diferansiyel kilidi, gidon kolunun sağ tarafında
bulunan kol 3 (ek.2) ile sağlanır.
Fig. 7
Fig. 8
Fig. 5
Fig. 6
NOT: Kilitleme aygıtı, tekerleklerin kaymaması
kaydıyla motorlu biçme makinesi çalıır
durumdayken devreye sokulabilir; eğer kayıyorsa,
kavramayı ayırınız, kilidi devreye sokunuz ve
kavramayı yavaça bırakınız.
DİKKAT - Diferansiyel kilidini asla viraj
dönerken kullanmayınız.
TUTMA KOLLARI (ek.8)
7 Farklı yükseklik ayarı mevcuttur (dikey olarak)
ve konumlar kol no. 6 ile ayarlanır.
BİÇME ÇUBUĞUNUN KİLİDİNİ AÇMA (ek.8)
Biçme makineleri, eklenti aparatlarının kolay
ve hızlı ekilde takılabilmesini sağlayan bir hızlı
bağlantı özelliği ile donatılmılardır.
Motor durmu halde ve makine yatay
konumdayken, kol 11’i (gidon kolunun sol
tarafından bulunan) çekin ve makineyi kesme
çubuğundan (veya baka bir eklenti aparatından)
ayırın.
Biçme çubuğunu takmak için, aynı ilemleri ters
sırada uygulayınız.
NOT - Örtücünün tam olarak takıldığından emin
olunuz.
6
11
