Bertolini 316 - Istruzioni Montaggio Freni

9
ISTRUZIONI MONTAGGIO FRENO
(Fig. 15)
1) Appoggiare il motore su un supporto
stabile.
2) Allentare le viti di fissaggio della ruota al
semiasse (Fig. 15a ).
3) Sollevare il motocoltivatore dal lato presa
di forza e togliere completamente le ruote.
4) Dal kit freni prendere il perno filettato
supporto freni (1) e il relativo dado e montarlo
nella sede ( lato presa di forza ).
Con due chiavi serrare a fondo (fig. 15b).
5) Inserire il perno apertura ceppi (2) nella sua
sede, inserire la leva comando perno (3) e
mediante un cacciaspine e un martello fissarla
con la spina (4) sul perno (fig.15c )
ATTENZIONE: su ogni perno è indicato se
destro o sinistro.
Si rammenta che i lati destro e sinistro della
macchina sono identificati dall’operatore
posto al manubrio della macchina con il
piantone in posizione fresatura.
6) Inserire i ceppi freno (5) negli appositi
perni.
Per il montaggio è necessario assicurarsi che
le molle dei ceppi freno siano in corrisponden-
za degli scarichi del semiasse (fig. 15 d).
7) Montare il tamburo dei freni e la ruota
mediante le viti di fissaggio.
8) Dopo aver tolto la manopola del manubrio,
infilare la leva (6) e fermarla in posizione me-
diante la vite (7).
9) Avvitare il registro (8) sulla leva (6).
10) Infilare il filo nella leva freni (6) e leva
comando ceppi (3).
11) Agendo su serrafilo e registro (8) regolare
il gioco della leva freno a 8 mm.
12) Rimontare la manopola.(Fig. 15e)

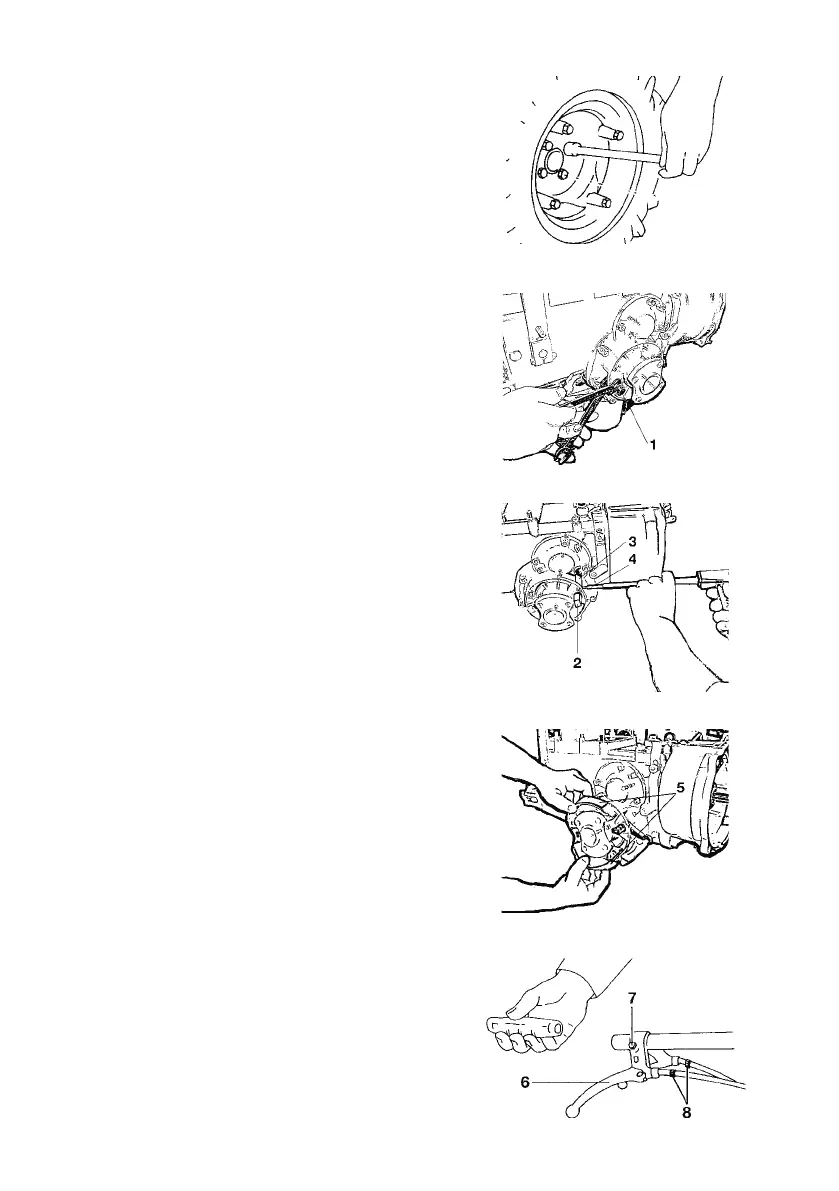

Fig. 15a
Fig. 15b
Fig. 15c
Fig. 15d
Fig. 15e
