75
ROTAÇÃO COLUNA/GUIADOR
PARA ACESSORIOS FRONTAIS
(Fig. 7)
MPORTANTE - Esta operação tem que ser
feita com o motor desligado e a mudança
em posição neutra. Seguir as operações
mencionadas aqui a seguida.
1) Pôr os braços de comando das marchas e
da tomada de força em posição neutra.
2) Quando a máquina tem freios mecânicos
independentes, solte os dos dois cabos antes
de virar o guidão e para desligar a operação
for concluída (Fig.8A).
3) Tirar os braços 7 (Fig.2) do suporte S.

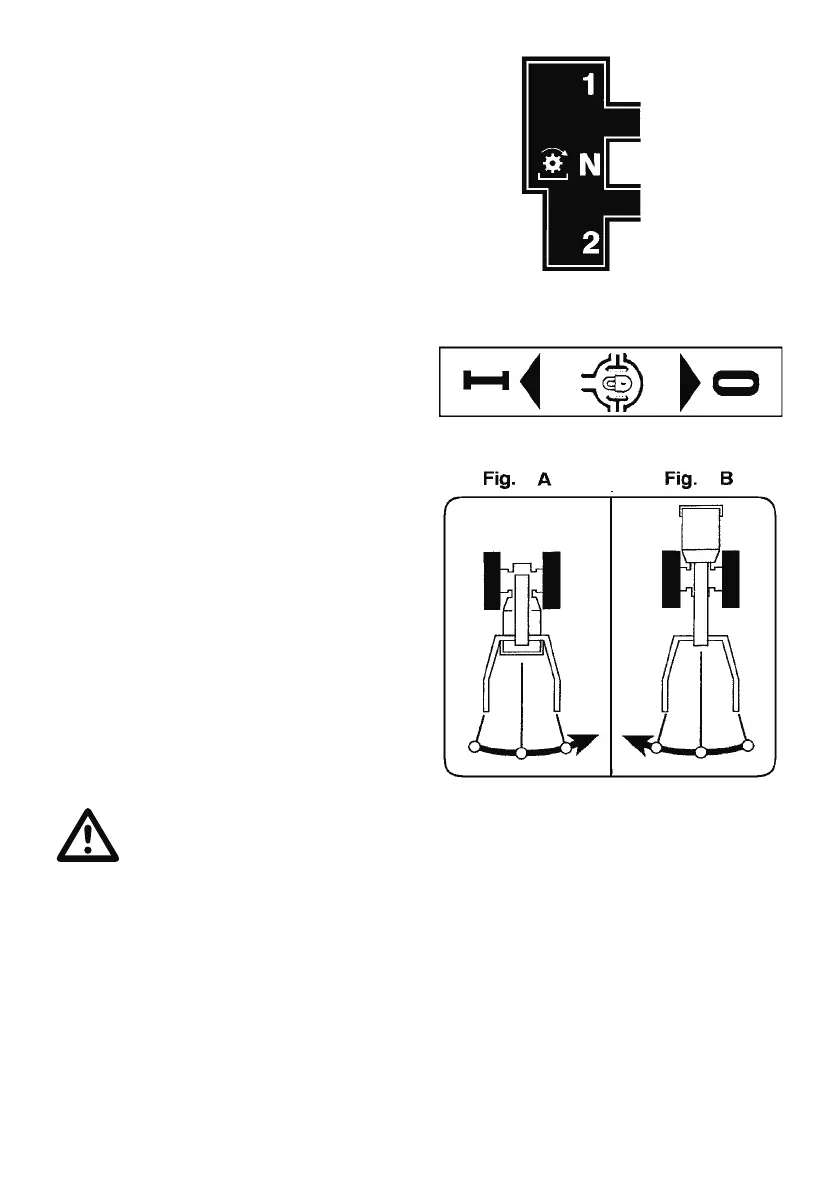

Fig.6
Fig.5
Fig.7
TOMADA DE FORÇA
(Fig. 5)
(Os dados referem-se a 3.600 r.p.m.)
Os motocultivadores estão equipados com n°
2 tomadas de força posteriores, cuja uma
indipendente a 2 velocidades, 585 e 900 rpm,
e outra sincronizada com a caixa.
A T.D.F. indipendente é acionada atravéz a
manete 7 (Fig. 2).
- Com os braços em posição de fresa ol-
har para os símbolos vermelhos sobre a
etiqueta.
- Com os braços em posição de uso para
acessórios frontais (barra de corte) olhar para
os símbolos amarelos sobre a etiqueta.
N.B.: Para ligar ou desligar a tomada de
força, usar sempre a embraiagem. Quando
se engrena a marcha atráz, a tomada de
força desliga-se. A rotação é em sentido
direito.
BLOQUEIO DIFERENCIAL
(Fig. 6)
Os motocultivadores são fornecidos com
diferencial e seu bloqueio.
O bloqueio do diferencial obtem-se acionando
a manete 3 (fig. 2) colocada ao lado direito
da coluna do guiador.
N.B.: O bloqueio pode ser introduzido
com o motocultivador em movimento a
menos que as rodas não escorreguem;
em tal caso, desligar a embraiagem, in-
troduzir o bloqueio e deixar novamente
devagarinho.
ATENÇAO - Não usar o bloqueio
diferencial numa curva.
BRAÇOS DE GUIA
(Fig. 2)
A regulação em sentido vertical (altura)
permite de ter 10 posições obtidas com a
manete n° 6.
A regulação em sentido horizontal (lateral-
mente) permite ter 6 posições (3 posições
com braços normais + 3 posições com braços
rodados de 180°) as quais obtêm-se usando
a manete n° 10.
