BARRA FALCIANTE FRONTALE

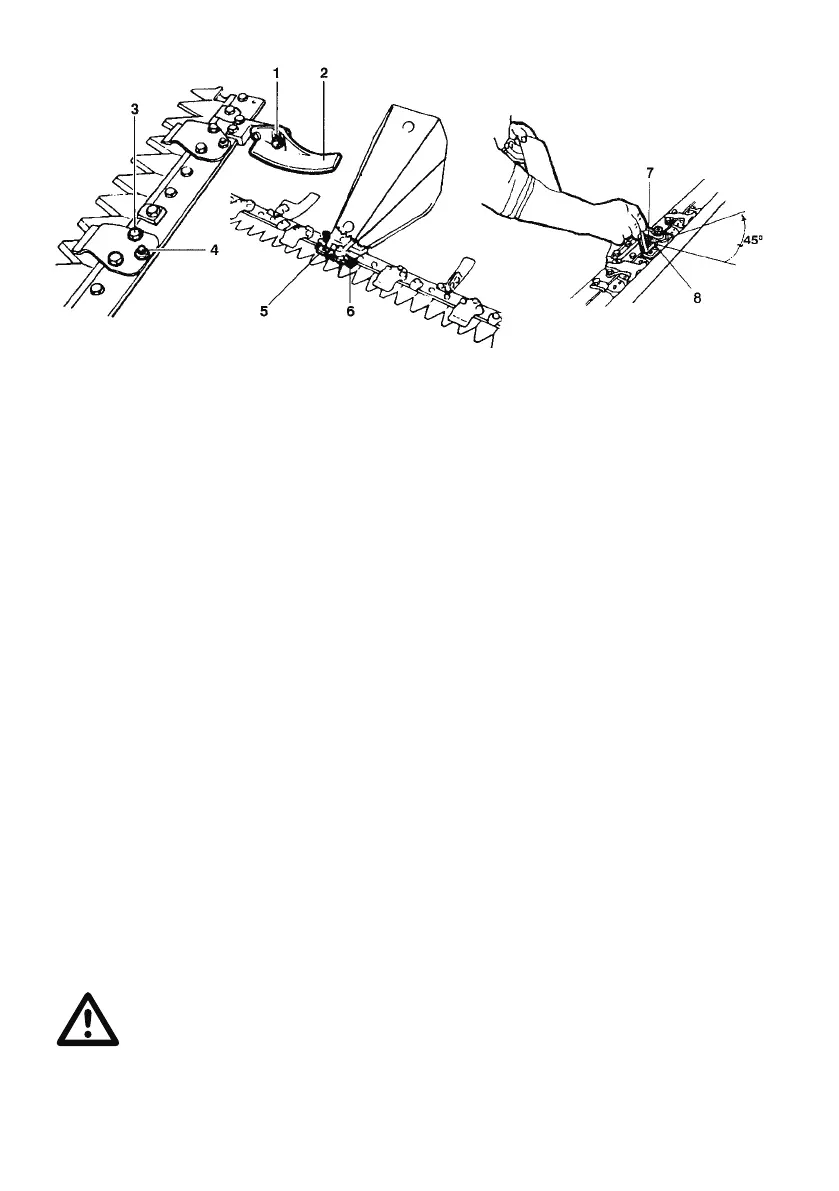

(Fig.21)
Collegamento al motocoltivatore
L’applicazione della barra al motocoltivatore
viene fatta utilizzando il relativo attacco rapido.
Registrazione del gioco tra perno centrale
e pastiglie
Per un funzionamento ottimale il gioco tra
perno centrale e pastiglie deve essere di 1÷3
decimi. Per ottenere tale gioco, operare nel
modo seguente:
A) Allentare la vite (7)
B) Avvitare il grano (8) fino a moderato ser-
raggio delle pastiglie contro il perno centrale
con chiave a brugola fornita in dotazione
C) Dalla posizione raggiunta ruotare in senso
opposto (svitare il grano) la chiave per circa
1/8 di giro (45°)
D) Serrare la vite (7) per bloccare il grano (8)
N.B. - Ripetere le operazioni dei punti A-B-C-
D ogni qualvolta si voglia ripristinare il gioco
per un funzionamento ottimale.
È consigliabile effettuare tali operazioni ogni
20÷30 ore di funzionamento.
ATTENZIONE - Per evitare dannose sol-
lecitazioni, non bloccare mai il
perno centrale con le pastiglie
di regolazione; lasciare sempre
un gioco di almeno 0,1 mm.
Regolazione dell’altezza della barra fal-
ciante
Dovendo falciare su terreni accidentati, è
necessario regolare l’altezza di taglio della
barra falciante nel modo seguente:
- Allentare il dado 1.
- Portare il pattino 2 nella posizione desi-
derata.
- Ribloccare il dado.
- Eseguire la regolazione su entrambi i
pattini.
Regolazione del premilama
- Allentare le viti di fissaggio 3.
- Agire sulla vite di registrazione 4.
- Serrare nuovamente le viti di fissaggio.
N.B.: per un buon funzionamento non deve
esservi sfregamento eccessivo tra premilama
e lama.
Sostituzione della lama falciante
1) Barra falciante speciale
- Svitare le viti 5.
- Estrarre l’attacco lama 6.
- Sfilare la lama.
Per il montaggio eseguire le operazioni in
modo inverso.
2) Barra falciante normale
- Svitare le viti 5.
- Estrarre l’attacco lama 6.
- Ruotare di 90° il premilama.
- Sfilare la lama.
Per rimontare la lama eseguire le operazioni
in modo inverso.
