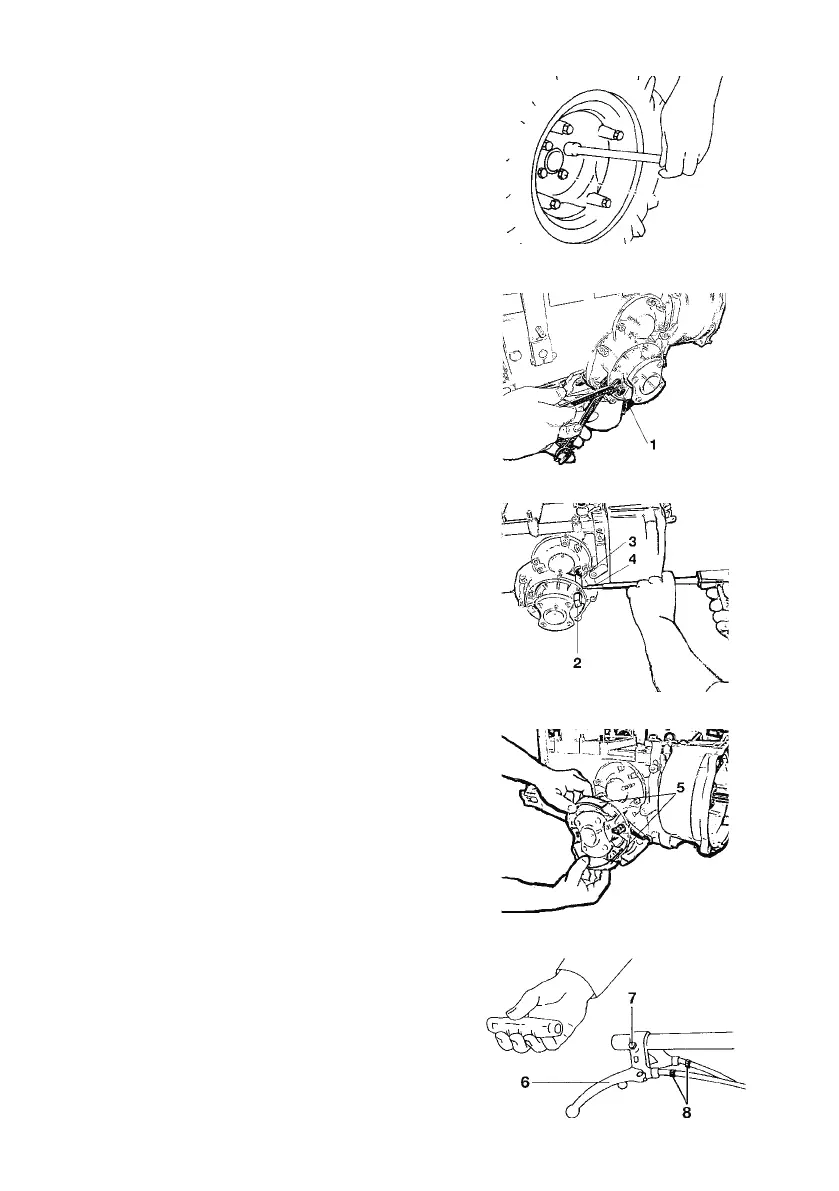

INSTRUÇÕES DE MONTAGEM
DO TRAVÃO (Fig. 15)
1) Apoiar o motor sobre um suporte estável.
2) Afrouxar os parafusos de xação da roda
ao semieixo (Fig. 15a).
3) Erguer o moto-cultivador pelo lado da
tomada de força e tirar completamente as
rodas.
4) Pegar o pino roscado travões (1) no kit
travões e a relativa porca e montá-lo na sede
(lado da tomada de força). Apertar rmemente
com duas chaves (g. 15b).
5) Inserir o pino abertura cepos (2) em sua
sede, inserir a alavanca de comando pino (3)
e, mediante um sacador de pinos e um mar-
telo, xá-la com o punção (4) no pino (g.15c)
ATENÇÃO: em cada pino encontra-se
indicado se é direito ou esquerdo.
Lembra-se que os lados direito e esquerdo
da máquina são identicados pelo ope-
rador posto no guiador da mesma com a
haste na posição de fresagem.
6) Inserir os cepos travão (5) nos respecti-
vos pinos. Para a montagem é necessário
certicar-se que as molas dos cepos travão
estejam em correspondência das descargas
do semieixo (g. 15 d).
7) Montar o tambor dos travões e a roda
utilizando os parafusos de xação.
8) Após ter tirado a manápula do guiador,
introduzir a alavanca (6) e travá-la na posição
utilizando o parafuso (7).
9) Roscar o registo (8) na alavanca (6).
10) Introduzir o o na alavanca travões (6) e
alavanca comando cepos (3).
11) Agindo no grampo do o e registo (8), re-
gular a folga da alavanca travão em 8 mm.
12) Remontar a manápula. (Fig. 15e)
