INSTRUCTIONS
POUR LE MONTAGE DU FREIN (Fig. 15)
1) Poser le moteur sur un support stable.
2) Desserrer les vis de fixation de la roue au
demi-essieu (Fig. 15a ).
3) Soulever le motoculteur du côté de la prise
de force et enlever totalement les roues.
4) Prendre, dans le kit freins, l’axe fileté
support freins (1) et l’écrou correspondant,
et le monter dans le logement (côté prise
de force).
À l’aide de deux clés, serrer à fond (fig. 15b).
5) Insérer l’axe d’ouverture des mâchoires
(2) dans son logement, insérer le levier de
commande de l’axe (3) et, à l’aide d’un chas-
se-goupilles et d’un marteau, le fixer avec la
goupille (4) sur l’axe (fig.15c )
ATTENTION : sur chaque axe est indiqué
s’il est droit ou gauche.
Il est rappelé que les côtés droit et gauche
de la machine sont identifiés par l’opéra-
teur se trouvant au guidon de la machine
avec la colonne en position de fraisage.
6) Insérer les mâchoires de frein (5) dans les
axes prévus à cet effet.
Pour le montage, s’assurer que les ressorts
des mâchoires de frein sont au niveau des
décharges du demi-essieu (fig. 15 d).
7) Monter le tambour des freins et la roue à
l’aide des vis de fixation.
8) Après avoir enlevé la poignée du guidon,
enfiler le levier (6) et le bloquer en position à
l’aide de la vis (7).
9) Visser le dispositif de réglage (8) sur le
levier (6).
10) Enfiler le fil dans le levier des freins (6) et
le levier de commande des mâchoires (3).
11) Agir sur le serre-fils et le dispositif de
réglage (8) pour régler le jeu du levier de
frein à 8 mm.
12) Remonter la poignée (Fig. 15e).

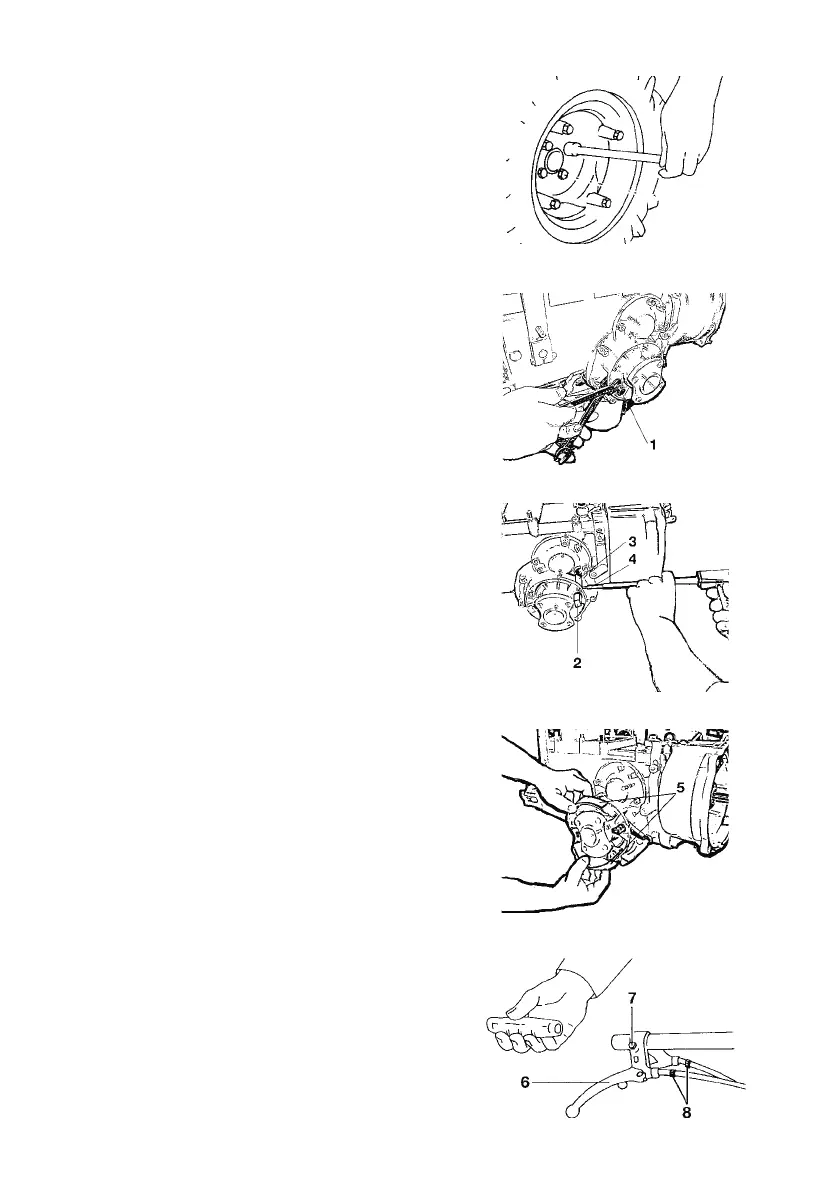

Fig. 15a
