APPLICAZIONE FRESA
Caratteristiche tecniche
Giri fresa: 1ª velocità 217 giri/min, 2ª velocità
333 giri/min con motore a 3.600 giri/min.
Collegamento al MTC

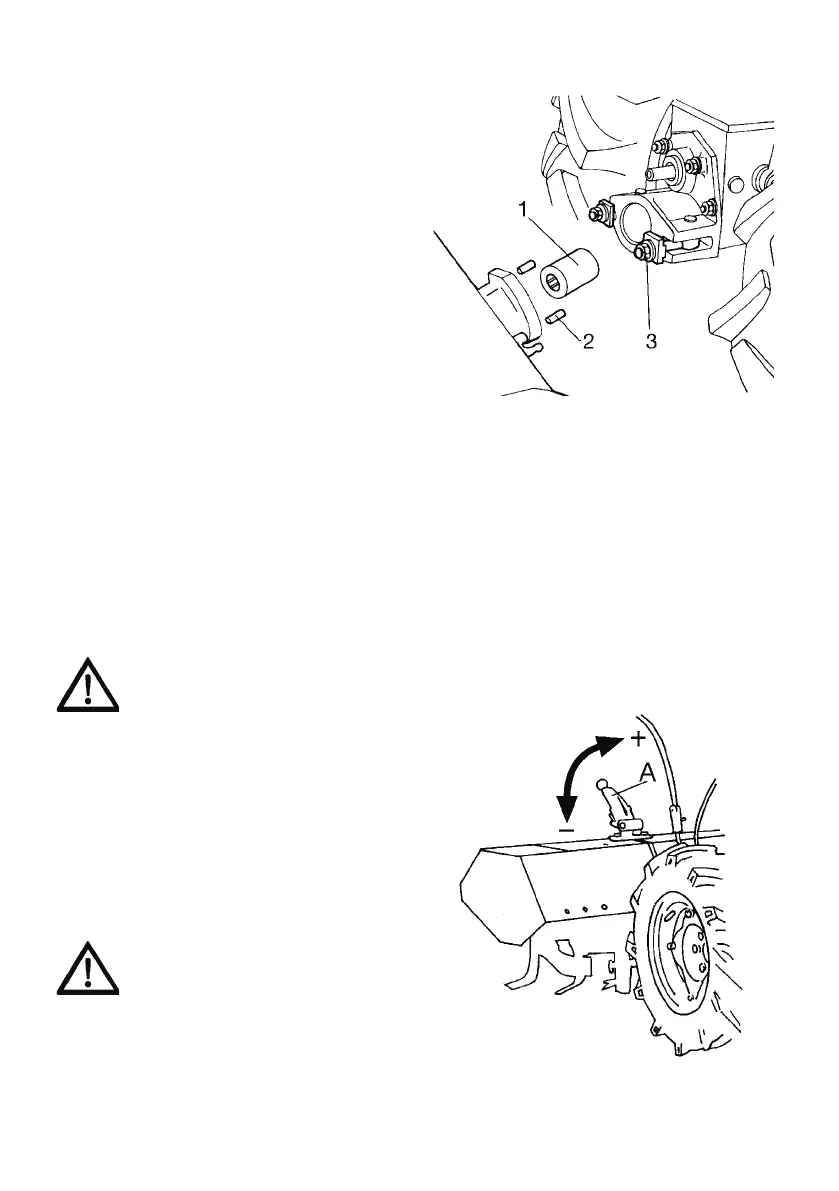

( fig. 19)
- Montare sull’albero fresa il giunto di col-
legamento (1) e le 2 spine di centraggio (2)
nei relativi fori.
- Allentare i 2 dadi speciali (3) montati sui
tiranti del MTC.
- Innestare la fresa nel supporto facendo delle
piccole oscillazioni in verticale e orizzontale e
delle piccole rotazioni fino a far combaciare
i piani di flangiatura.
- Serrare a fondo i dadi speciali (3).
Regolazione profondità di lavoro
È possibile variare la profondità di fresatura
agendo sulla leva (A) posta nella parte supe-
riore del cofano fresa (Fig. 20). Spostando
la leva verso l’alto si aumenta la profondità,
verso il basso si diminuisce.
MANUTENZIONE
ATTENZIONE - Effettuare le ope-
razioni di manutenzione a mac-
china ferma e a motore spento!
Ogni volta che si usa la fresa assicurarsi
che:
1) I dadi di fissaggio della fresa al motocol-
tivatore siano serrati a fondo.
2) Tutte le viti ed i dadi di fissaggio dei coltelli
della fresa siano serrati a fondo.
3) L’olio della scatola della coppia conica sia
al suo giusto livello, ossia quasi piena.
ATTENZIONE - Fare attenzione,
nel cambio dei coltelli, che siano
montati allo stesso modo.
Fig. 20
Fig.19
