4) Tirar a manete 10 e rodar a coluna em
sentido contrário (para a esquerda), como
indicado na Fig. 7/B.
5) Pôr novamente a manete 10 na sua posição
original para assim bloqueiar a coluna.
6) Inserir os braços 7 no suporte S.
N.B. - Para trazer a coluna/ o guiador nova-
mente em posição normal (de fresa), repetir
as mesmas operações rodando a coluna/o
guiador em sentido horário (para a direita)
como está mostrado em Fig. 7/A.

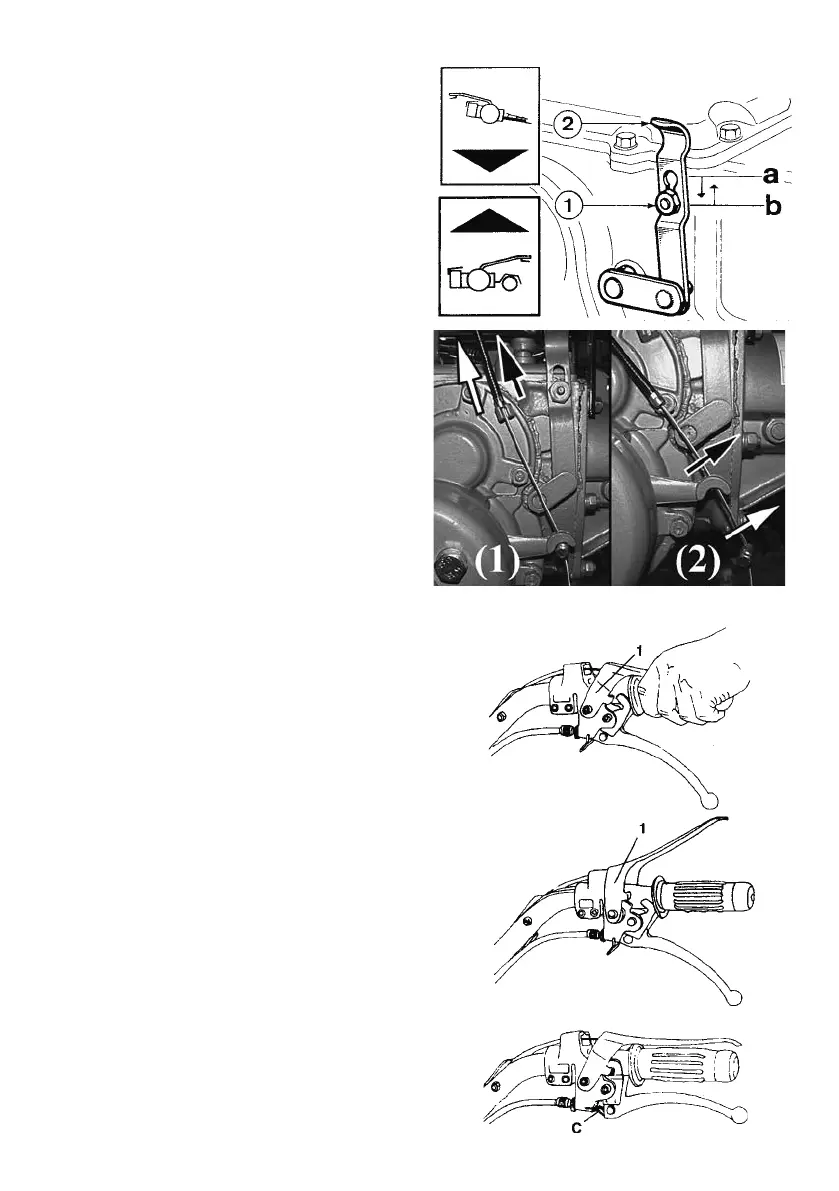

IMPORTANTE - Todas as vezes que se
rodam os braços de 180°, é preciso sem-
pre deslocar a manete de contrôle do
invertidor:
Posição a - Motocultivador en versão para
acessórios frontais (Fig. 8)
Posição b - Motocultivador em versão de
fresa (Fig. 8)
N.B.-Para faciltar a engranagem do inversor,
inserir a IV velocidade e, tirando a embraia-
gem, executar alguns movimentos com as
rodas para frente e para trás.
Fig.8
DISPOSITIVOS DE SEGURANÇA
O motocultivador está equipado com alguns
dispositivos de segurança, quais:
1) PARAGEM DO MOTOR “Motorstop”
A posição de trabalho da manete 1, que
comanda a paragem do motor, é aquela
ilustrada na Fig. 9.
Se os braços (por qualquer razão) forem
abandonadas da mão do operador, a manete
1 assume automáticamente a posição da Fig.
10 e pára o motor.
2) GANCHO EMBRAIAGEM
- Quando o gancho embraiagem C (Fig. 11)
está introduzido, a transmissão de arranque
com a marcha engrenada fica impedida.
3) IMPEDIMENTO TOMADA DE FORÇA
O motocultivador está equipado com um
dispositivo montado no interior da caixa de
velocidades, o quale controla a introdução da
marcha atrás e da tomada de força.
Quer dizer, quando a marcha atrás está
introduzida, a tomada de força desliga-se,
e vice versa.
Fig.8 A
Fig. 10
Fig. 11
Fig. 9
