Bertolini 316 - Anbau des Frontmähbalken

40
ANBAU DES FRONTMÄHBALKENS

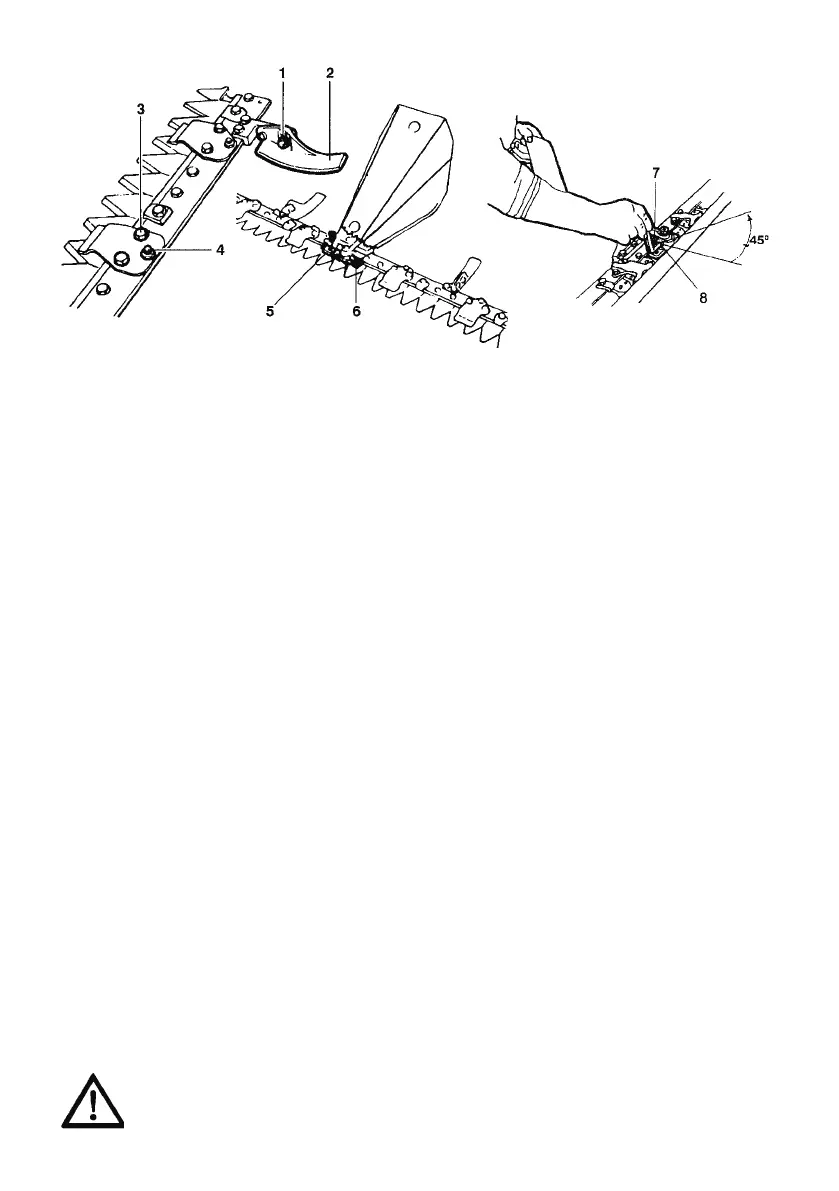

(Abb.21)
Anbau am Einachsschlepper
Zum Anbau des Frontmähbalkens am Eina-
chser ist das entsprechende Verbindungs-teil
(Quickfit) zu verwenden.
Einstellung des Spiels zwischen dem
Hauptbolzen und den Metallzwischen-
scheiben
Um eine einwandfreie Funktionsweise des
Mähbalkens zu gewährleisten, muß das Spiel
zwischen dem Hauptbolzen undden Metall-
zwischenscheiben 0,1 bis 0,3 mm betragen.
Um dieses Spiel zu erhalten, müssen Sie wie
folgt vorgehen:
A) Lockern Sie die Schraube (7).
B) Ziehen Sie mit dem beigegebenen Inbus-
schlüssel den Gewindebolzen (8) an, so daß
die Metallzwischenscheiben einigermaßen
fest auf den Hauptbolzen drücken.
C) Drehen Sie den Schlüssel von der er-
reichten Stellung aus um etwa eine Achtel
Umdrehung (45°) in die entgegengesetzte
Richtung (so daß Sie den Gewindebolzen
etwas lockern).
D) Ziehen Sie die Schraube (7) fest an, um
den Gewindebolzen 8) zu blockieren.
WICHTIG - Wiederholen Sie die Schritte
A bis D jedes Mal, wenn Sie das Spiel für
eine einwandfreie Funktionsweise des
Mähbalkens wiederherstellen wollen. Es ist
ratsam, das Einstellen alle 20 bis 30 Betriebs-
stunden vorzunehmen.
ACHTUNG - Um schädliche Be-
lastungen des Mähbalkens zu
vermeiden, blockieren Sie den
Hauptbolzen nie völlig mit den Metall-
zwischenscheiben; lassen Sie stets ein
Spiel von mindestens 0,1 mm.
Einstellung der Schnitthöhe
Falls Sie unebenes Gelände bearbeiten
müssen, können Sie die Schnitthöhe des
Mähbalkens wie folgt verstellen:
- Mutter 1 lockern.
- Laufsohle 2 in die gewünschte Stellung
bringen.
- Mutter 1 wieder fest anziehen.
- Die Einstellung ist auf beiden Seiten gleich
durchzuführen.
Einstellung des Messerhalters
- Befestigungsschrauben 3 lockern.
- Durch Stellschraube 4 einstellen.
- Befestigungsschrauben 3 wieder fest
anziehen.
WICHTIG - Für ein gutes Schnittergebnis
ist es wichtig, daß Messer und Messerhalter
nicht aneinander reiben .
Wechseln des Mähmessers
1) Spezialschnittbalken
- Befestigungsschrauben 5 entfernen.
- Messerkopf 6 herausnehmen.
- Mähmesser herausziehen.
Beim Messereinbau umgekehrt vorgehen.
2) Normalschnittbalken
- Befestigungsschrauben 5 entfernen.
- Messerkopf 6 herausnehmen.
- Messerhalter um 90° drehen.
- Mähmesser herausziehen.
Beim Messereinbau umgekehrt vorgehen.
