BARRA SEGADORA FRONTALE

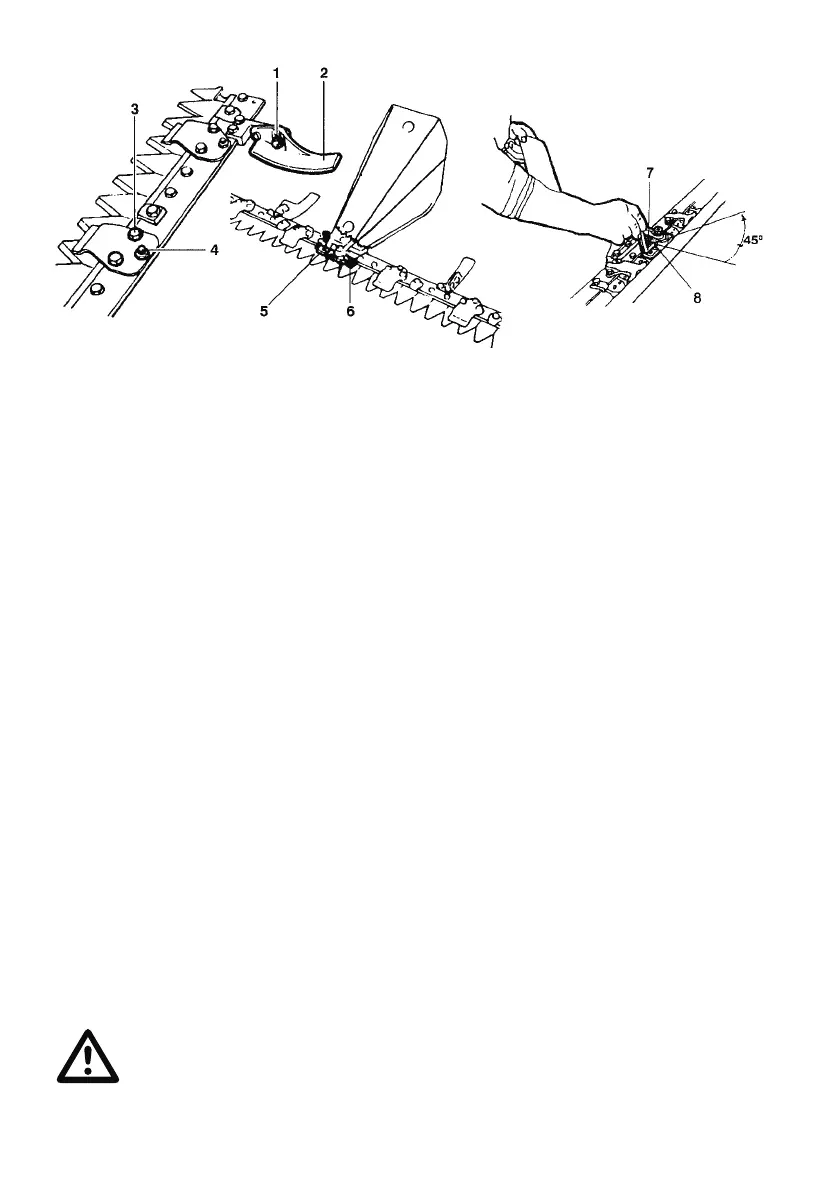

(Fig.21)
Conexión al motocultivador
La aplicación de la barra al motocultor es
realizada utilizando el correspondiente en-
ganche rápido.
Regulación del juego entre el perno central
y las pastillas
Para obtener un óptimo funcionamiento, el
juego entre el perno central y las pastillas
debe ser de 1,3 décimos. Para obtener dicho
juego es necesario ejecutar las siguientes
operaciones:
A) Aflojar el tornillo (7)
B) Atornillar el tornillo sin cabeza (8) hasta
obtener un apretado moderado de las
pastillas contra elperno central, usando la
llave Allen (para cabezas huecas) entregada
en dotación
C) Desde la posición alcanzada se debe girar
la llave aproximadamente 1/8 de giro (45°),
en sentido contrario (desatornillar el tornillo
sin cabeza)
D) Apretar el tornillo (7) para bloquear el
tornillo sin cabeza (8).
N.B. - Cada vez que se quiera restablecer
el juego para un óptimo funcionamiento,
es necesario repetir las operaciones de
los puntos A-B-C-D. Se aconseja realizar
dichas operaciones cada 20-30 horas de
funcionamiento.
ATENCION - Para evitar solicita-cio-
nes que pueden dañar la máquina,
no bloquear jamás el perne central
con las pastillas de regulación; dejar siempre
un juego de por lo menos 0,1 mm.
Regulación de la altura de la barra de la
segadora
Debiendo segar sobre terrenos accidentados,
es necesario regular la altura de corte de la
barra de siega en el modo siguiente:
- Aflojar la tuerca 1.
- Poner el patín 2 en la posición deseada.
- Bloquear nuevamente la tuerca.
- Realizar la regulación en ambos patines.
Regulación del sujetador de cuchillas
- Aflojar los tornillos de fijación 3.
- Actuar sobre los tornillos de regulación 4.
- Apretar nuevamente los tornillos de fija-
ción.
N.B.: Para obtener un buen funcionamiento
no debe haber un roce excesivo entre el
sujetador de cuchillas y las cuchillas.
Sustitución de la cuchilla segadora
1) Barra de siega especial
- Desatornillar los tornillos 5.
- Extraer el enganche de cuchilla 6.
- Retirar la cuchilla.
Para montarla nuevamente ejecutar las ope-
raciones en forma inversa.
2) Barra de siega normal
- Desatornillar los tornillos 5.
- Extraer el enganche de la cuchilla 6.
- Hacier girar 90° el sujetador de cuchillas.
- Extraer la cuchilla.
Para montarla nuevamente ejecutar las ope-
raciones en forma inversa.
