BARRA DE CORTE FRONTAL
(Fig.21)
Aplicação ao motocultivador
A aplicação da barra ao motocultivador é feita
usando o relativo engate rápido.
Registracção do jogo entre perne central
e pastilhas
Para um funcionamento optimal, a folga entre
o perne central e pastilhas tem que ser de
1+ 3 décimos. Para obter esta folga, operar
na seguinte maneira:
A) Aliviar o parafuso (7).
B) Apertar o parafuso (8) apertando mo-
deradamente as pastilhas contra o perne
central com a chave hexágonal fornecida
em dotação.
C) Da posição obtida rodar a chave em sentido
contrário (desapertar o parafuso) por cerca
1/8 de volta (45°).
D) Cerrar o parafuso (7) para bloquear o grão
(parafuso) (8).
N.B. - Repetir as operações dos pontos
A-B-C-D cada vez se queira restabelecer
a folga para um funcionamento optimal. É
aconselhável efectuar tais operações cada
20 -30 horas de funcionamento.
ATENÇÃO - Para evitar desgastes
desnecessarios, nunca bloquear
o perne central com a pastilha de
regulação; deixar sempre uma folga de ao
menos 0,1 mm.

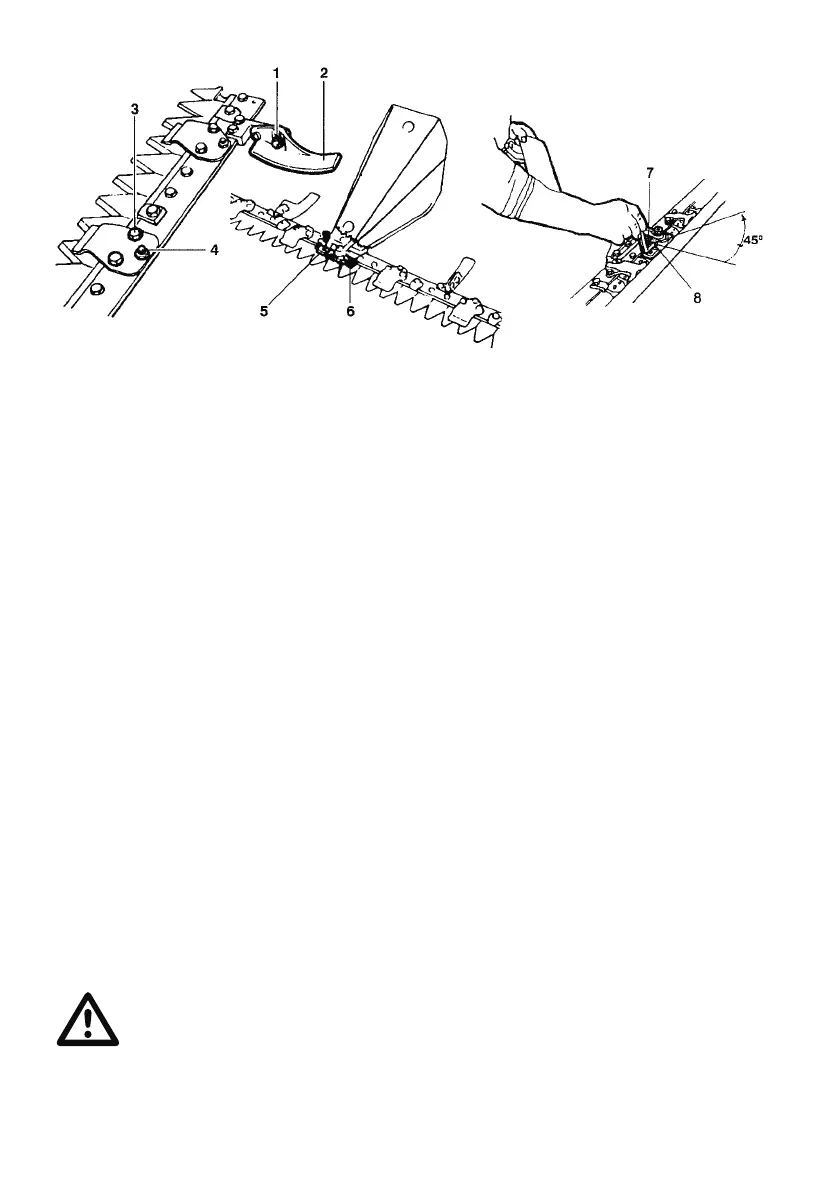

Regulação da altura da barra de corte
Quando se ceifar em terrenos acidentados, é
necessário regular a altura de corte da barra
de corte na seguinte maneira:
- Aliviar o dado 1.
- Trazer o patim 2 na posição desejada.
- Bloquear o dado de novo.
- Executar a regulação sobre ambos os
patins.
Regulação da guia da lamina
- Aliviar os parafusos de fixação 3.
- Agir sobre os parafusos de registracção
4.
- Apertar de novo os parafusos de fixação.
N.B.: Para um bom funcionamento não
deve existir frixão entre a lamina e a guia
da lamina.
Substituição da lamina de corte
1) Barra de corte especial
- Desapertar os parafusos 5.
- Retirar o engate da lama 6.
- Desfiar a lama.
Para a montagem executar as operações em
maneira contrária.
2) Barra de corte normal
- Desapertar os parafusos 5.
- Extrair o engate da lama 6.
- Rodar de 90° a guia da lamina
- Desfiar a lamina.
Para remontar a lamina executar as ope-
rações em maneira contrária.
