Installation
33
Superposition - Assemblage section double
POUR SUPER-POSER DEUX COS-6’S OU UN
COS -6 SUR UN COS-101:
1. Installerlespattesde15cm(6po)commere-
commander.
2. CentrerleCOS-6au-dessusdel’unitédubas.
3. Enleverlesvisdel’accés arrièredes deuxuni-
tés.
4. Débrancher la connectionde l’éventaille,puis
déassembler le ventillateur d’ébullision.
REMARQUE:La connection de l’éventaille,
peut-être facilement endomager.
5. Aligner les deux trous dans la section du bas
avec les deux trous filerde lasection du haut.
6. Inserrer les vis du bas vers le haut dans cha -
cun des troue, puis serrer prompement.
7. Rassembler le ventillateur d’ébullition et
brancher l’éventaille, installer le panneau
d’accès arrière sur l’unité du bas.
COS-6 sur/ou COS-6 ou COS-101

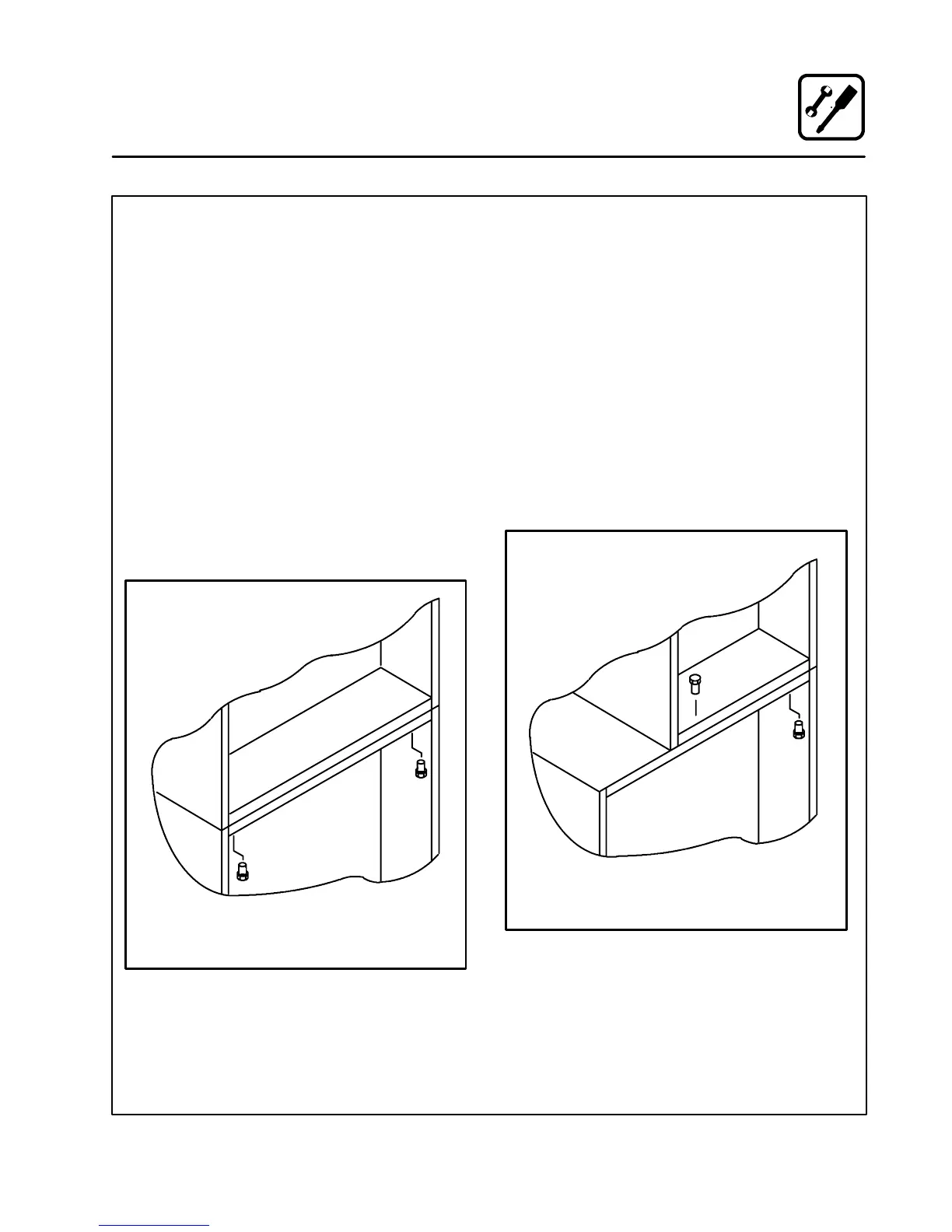

Figure 8
POUR SUPER-POSER UN COS-6 OU UN
COS -101S:
1. Installerlespattesde15cm(6po)commere-
commander.
2. Placer le COS -6 dessus le COS-101S. Soyer
sûr que le devant et le côte gauche du COS-6
soit égallement aligner a vec le devant et le
côte gauche du COS -101S.
3. Retirer le panneau d’ accès gauche de l’unité
du bas.
4. Prendre une des deux vis fournis. Afiler dans
le haut du coin derrière du COS-101S’s avec
lebasducoingaucheduCOS-6.
5. Prendre la deuxième vis, afiler dans le bas du
chasis du COS-6 dans la noix souder à l’inté-
rieur du COS-101S.
COS -6 sur un COS-101S
Figure 9
