Installation
30
Branchemen t Utilitaires

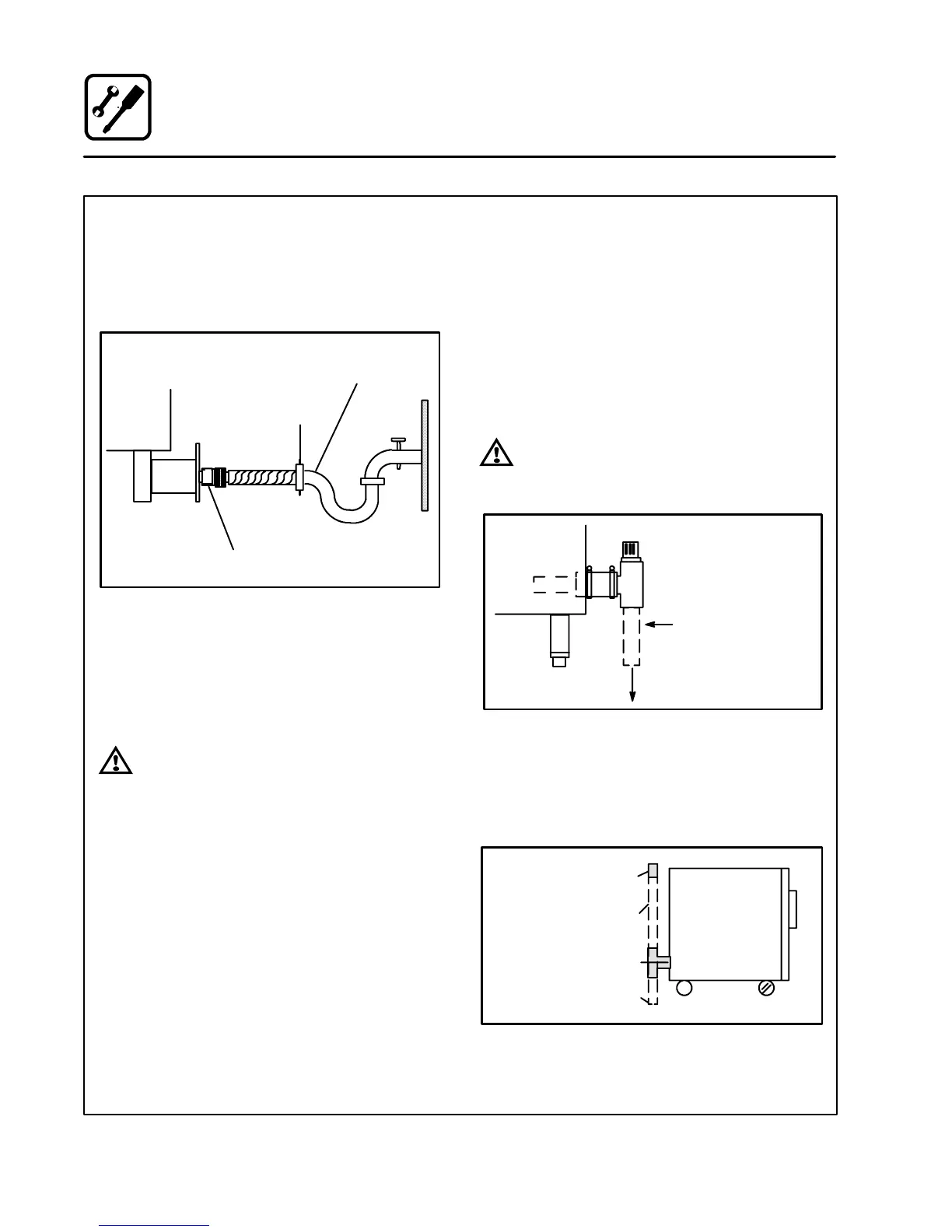

BRANCHEMENT D’EAU FROIDE
Brancherl’appareilsurunearrivéed’eau froidede
qualité à l’aidedu tuyau de pressionayant un rac-
cord de 19 mm (3/4 po). Une vanne de fermeture
doit être prévue à proximité du four.
Raccord
Rondelle
Tuyau de l’appareil de 1,3 cm (12 po)
avec raccords de 1,9 cm (3/4 po)
Solenoide
de l’appareil
Figure 2
L’eau doit être conforme a ux conditions requises
minimum suivantes:
D
Total des solides en suspension (TDS) ne doit
pas dépasser 30 parties par million.
D
Le pH de l’eau doit être 7,0 ou au-dessus.
AVERTISSEMENT!!
L’usage d’eau de mauvaise qualité an-
nule la garantie.
BRANCHEMENT DU TUBE D’ÉCOULEMENT
Untuyaude5cmavecunepentedevidangestan-
dard doit all er jusqu’à un puisard ou être connecté
sur une colonne descendante équipée d’un évent.
REMARQUE:Les eaux perdues peuvent aussi être
dirigées vers un écoulement au sol
proche.Siuntuyauflexibleestutilisé,
s’assurer qu’il n’a pas de longueur
pendant où les eaux usées peuvent
s’accumuler.
AVERTISSEMENT!!
Négliger d’installer le kitde purge annule
la garantie.
Écoulement de
5cm(2po)fournit
par l’utilisateur
Ver l’écoulement
Figure 3
Un conduit de descente de 60 cm (24 po) de lon-
gueur doit être branché surle tuyaud’évacuation.
Ceci permet aux vapeurs d’eau qui se dégagent
de sortir au-dessus des ouïes qui sont sur le pan-
neau arrière.
Orifice de Respiration
Branchement installé
par un plombier
“T”, Tuyau et brides
Branchement sur
écoulement, installé par
un plumbier
Figure 4
