131
1. Ajustar a aproximadamente uma distância de 22,5 mm entre o lado da frente do garfo e
o eixo motor.
2. Em seguida, instalar o mandril e tendem a optimizar a posição do garfo:
• Sempre verifique se a instalação / remoção do mandril
• Reduzir, tanto quanto possível a folga mecânica axial do mandril no interior do garfo
3. Apertado a contra-porca para fixar a posição com um binário de 10 Nm.

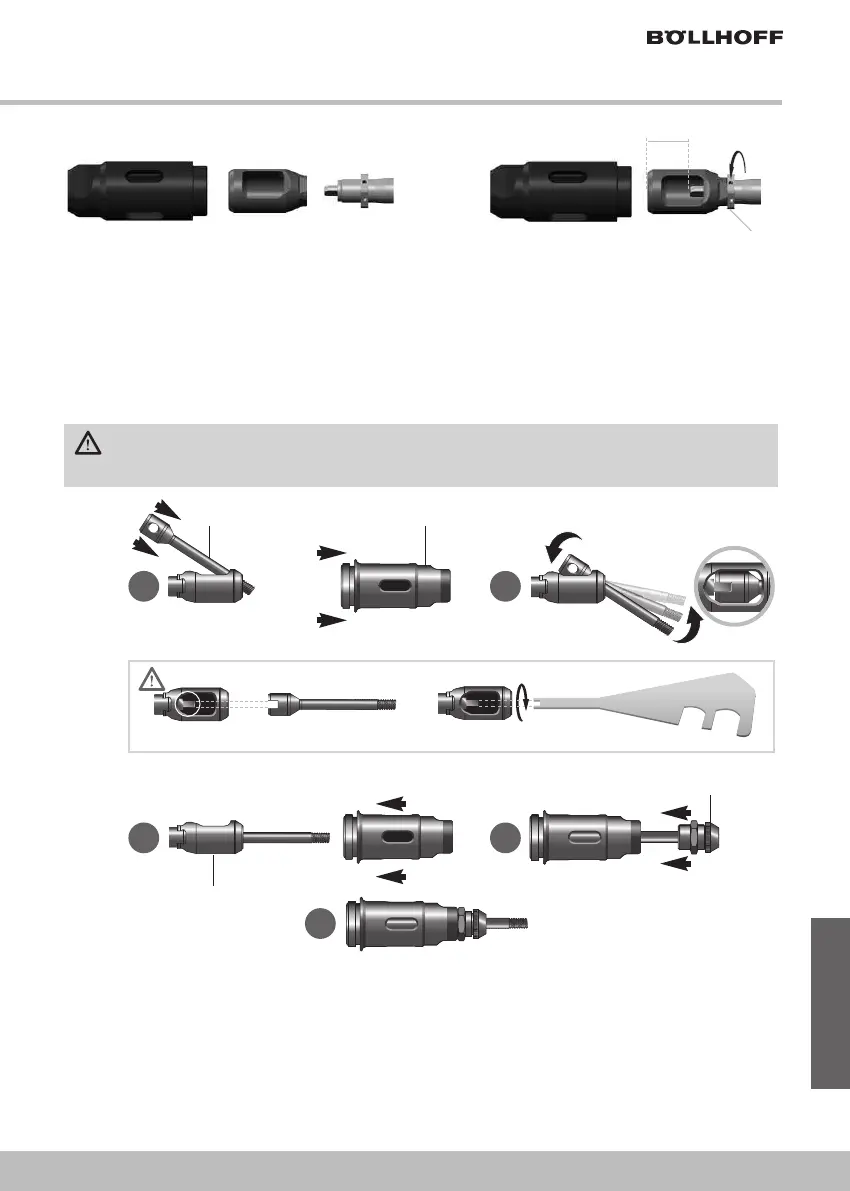

Figura 3 - Forquilha e boquilha para pinos & força >18 kN (M8 & M10)
(22,0 —> 24,0 mm)
Força: 10 Nm
<>
Portuguese
A BATERIA DEVE SER DESLIGADA QUANDO SUBSTITUIR A FERRAMENTA.
O MANDRIL 1 MOVE-SE DURANTE A UTILIZAÇÃO. EVITAR O CONTACTO E PRESTAR
MUITA ATENÇÃO.
OK
OK
• Voltar a fixar o novo mandril ! alinhando a ranhura do lado traseiro com a chave de fendas
(ver figura 4).
ATENÇÃO: aplicar lubrificante entre a forquilha e mandril.
• Reposicionar a boquilha
"
• Voltar a apertar a boquilha " para 15 Nm.
• Aparafusar a nova bigorna
# no interior da boquilha e bloqueá-la após ajustar a posição correcta
graças à porca.
! "
$
#
OK
Mandril Boquilha
Forquilha
Bigorna
Figura 4 - Alinhamento do mandril
A
C D
E
B
Ref. 23616600213
