12
6.1.2 Schwenkarmbefestigte Drehstromgeneratoren mit
direktem Antrieb
i Zur Prüfung schwenkarmbefestigter Drehstromgeneratoren
ist eine speziell dafür ausgelegte Aufspannvorrichtung zu
verwenden (im Lieferumfang enthalten). Für Prüfdrehzahlen
bis 6000 min
-1
ist bei mittleren und kleineren Generatoren ein
direkter Antrieb möglich.
Bild 8:Bild 8:
Bild 8:Bild 8:

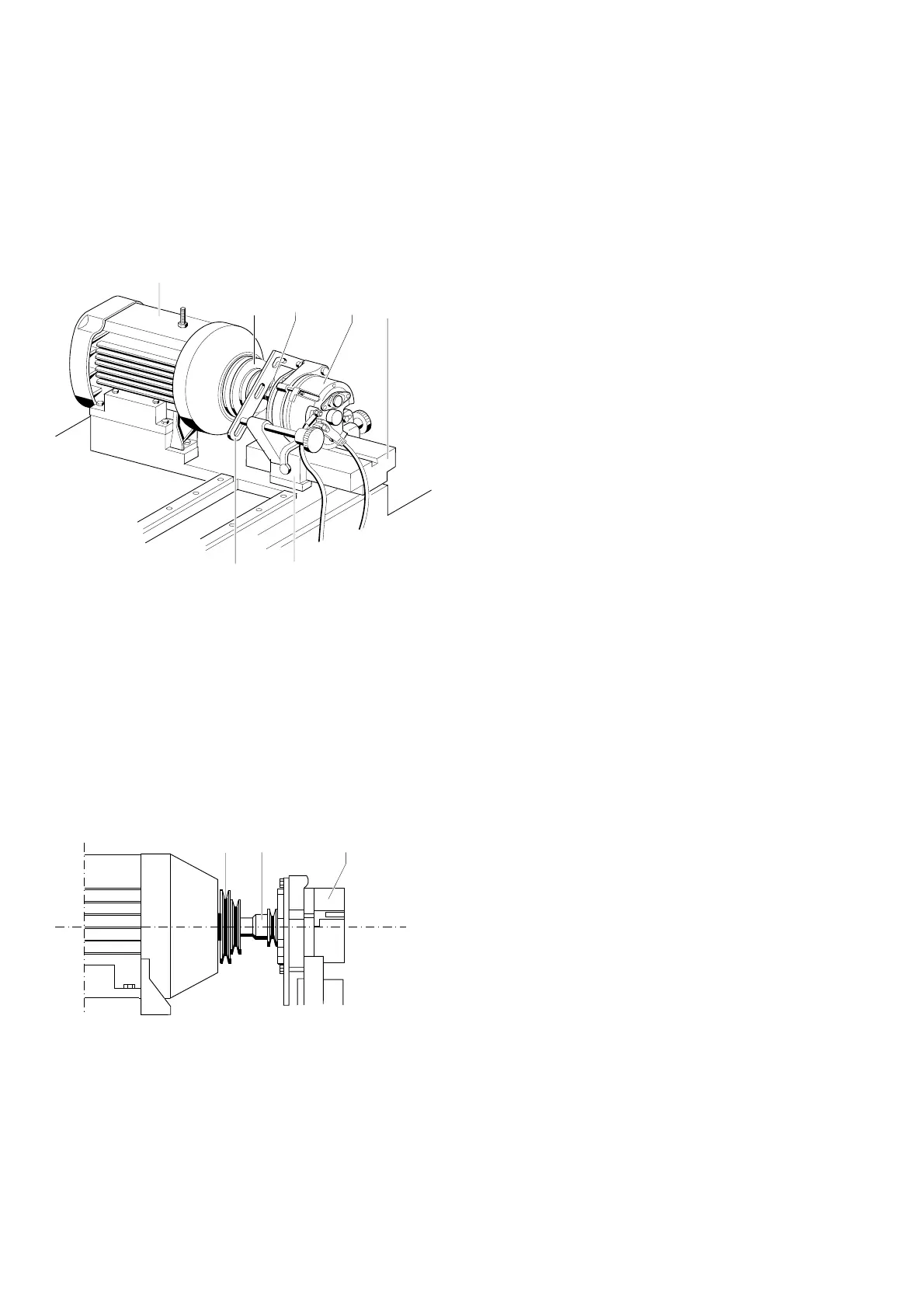

Bild 8: Aufspannen schwenkarmbefestigter Drehstromgeneratoren mit
direktem Antrieb
- Aufspannvorrichtung (4/10) auf Führung des Aufspanntisches
(4/6) schieben.
- Generator (4/5) mit dem Langloch des Schwenkarms (4/11)
an der Aufspannvorrichtung (4/10) lose verschrauben.
- Kupplungshälfte mit entsprechendem Steckschlüsseleinsatz
(4/3) in die Antriebsscheibe (4/2) einsetzen.
Bild 9: Bild 9:
Bild 9: Bild 9:
Bild 9: Verbindung Kupplungshälfte mit Antriebsscheibe
- Aufspanntisch (4/6) in der Höhe einstellen und Generator (4/5)
mit Antrieb (4/1) verbinden.
- Schutzhaube schließen.
- Hauptschalter (36) einschalten.
 Kontrolleuchte (36) leuchtet.
- Tastschalter MOTOR (35) betätigen.
 Kontrolleuchte (35) leuchtet.
- Drehzahlregler (32) in >0<-Stellung bringen.
- Drehzahl mit Taster RPM (33) vorwählen.
 LED leuchtet.
- Drehrichtung mit Taster links/rechts (33) vorwählen.
 LED leuchtet.
- Taster RUN (33) betätigen.
 LED leuchtet.
- Durch Drehen des Drehzahlreglers (32) den Antriebsmotor in
Betrieb setzen.
i Der Antriebsmotor startet nicht wenn Drehzahlregler (32)
nicht in >0<-Stellung ist.
Es erfolgt eine optische und akustische Anzeige.
! Nur mit ca. 50 - 100 min
-1
antreiben und mit Handrad (3) in
der Höhe ausrichten bis Kupplungsgeräusche eliminiert
sind und der Generator ruhig läuft.
- Verschraubungen des Schwenkarms (4/11) und Aufspannvor-
richtung (4/10) festziehen sowie Handrad (3) arretieren.
- Tastschalter MOTOR (35) betätigen.
 Kontrolleuchte (35) aus!
Der Antriebsmotor ist jetzt ausgeschaltet.
Elektrischer Anschluß, siehe Abschnitt 6.2.
458716P
4/1
4/5
4/6
4/104/11
4/3
4/2
4/2
4/3 4/5
458717P
