Bosch KPS 003 - Branchement Électrique

41
6.1.3 Alternateurs à courant triphasé à entraînement par
courroie trapézoïdale à fixation par bras pivotant
i Pour l’entraînement des alternateurs à courant triphasé à des
vitesses de rotation d’essai dépassant 6.000 tr/min, il faut
avoir une démultiplication d’entraînement de la courroie. En
outre, il faut utiliser la table de fixation supplémentaire,
référence 1 687 000 064, accessoire spécial.
Figure 10Figure 10
Figure 10Figure 10

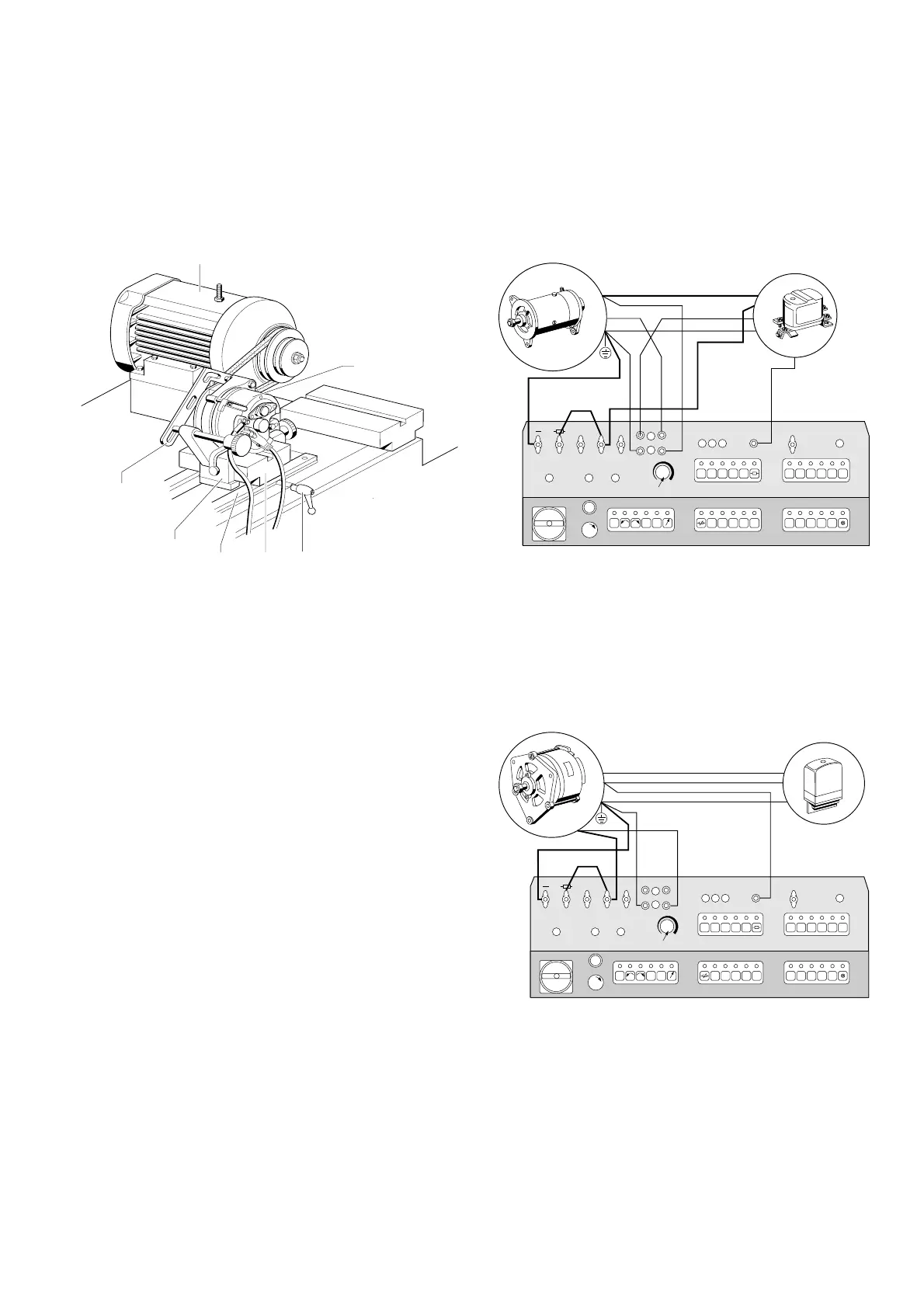

Figure 10: fixation des alternateurs à courant triphasé à fixation par bras
pivotant à entraînement par courroie
- Faire glisser la table de fixation (4/12) sur la glissière de
guidage prévue (4/9).
- Faire glisser le dispositif de fixation (4/10) sur la glissière de
guidage de la table de fixation (4/12).
- Visser l’alternateur (4/5) sur le dispositif de fixation (4/10) par
le trou oblong du bras pivotant (4/11).
- Monter la courroie trapézoïdale sur les poulies pour courroie du
moteur et de l’alternateur.
- Mettre la courroie à l'alignement en déplaçant le dispositif de
fixation (4/10).
- Tendre la courroie en déplaçant la table de fixation (4/12) dans
la glissière de guidage (4/9).
- Bloquer la table de fixation avec la vis à garrot (4/8).
- Aligner le capteur de vitesse de rotation par rapport à l’axe de
l’alternateur et le serrer à fond.
- Enficher le câble de liaison du capteur de vitesse de rotation
dans la douille femelle (5).
- Enclencher l’interrupteur principal (36).
 la lampe témoin (36) s’allume.
- Régler la plage de mesure des vitesses de rotation sur
12.000 tr/min en pressant sur la touche (30).
 la DEL est éteinte.
Pour le branchement électrique, voir le paragraphe 6.2.
6.2 Branchement électrique
i Le câble de masse du support de fixation des démarreurs
doit être enlevé; sinon, il provoquera des fausses mesures du
courant électrique.
6.2.1 Branchement des dynamos
Figure 11Figure 11
Figure 11Figure 11
Figure 11: schéma de branchement pour l’essai des dynamos, p.ex.: 12 V
câbles de mesure (lignes fines)
câbles de courant (lignes épaisses)
6.2.2 Branchement des alternateurs à courant triphasé
Figure 12Figure 12
Figure 12Figure 12
Figure 12: schéma de branchement pour l’essai des alternateurs à
courant triphasé, p.ex.: 12 V
câbles de mesure (lignes fines)
câbles de courant (lignes épaisses)
i Le branchement des alternateurs avec + sur le corps doit être
fait en conséquence.
7 14 28 INT. EXT.
START 6V 12V 24V
300
AKKU
MINUS
123 5
RUN 1500 3000
4
RPM.
RPM.
+6V +12V +24V
10A
A
V
+
_
6V 12V 24V D+/61
AKKU
MINUS
50
WARNING
ON/OFF
MOTOR
EMERGENCY
1800
60
120
6000
12000
D+/61
BOSCH
D+
B+
DF
D-
D+
DF
D-
458473/6P
7 14 28 INT. EXT.
START 6V 12V 24V
300
AKKU
MINUS
123 5
RUN 1500 3000
4
RPM.
RPM.
+6V +12V +24V
10A
A
V
+
_
6V 12V 24V D+/61
AKKU
MINUS
50
WARNING
ON/OFF
MOTOR
EMERGENCY
1800
60
120
6000
12000
DF
D+
D-
DF
D+
D-
B+
458473/5P
458716/3P
4/1
4/5
4/11
4/10
4/12
4/8
4/9
