6. Comprobación de generadores
i Al cerrar la cubierta protectora para recubrimiento de las
piezas rotativas, en caso de accionamiento directo y por
correa trapezoidal de generadores, se acciona un interruptor
final de carrera. Con esto se garantiza que la comprobación
del generador sólo pueda realizarse estando cerrada la
cubierta protectora.
i Alternadores trifásicos de gran tamaño, fijados a un brazo
orientable (28 V, 60 A), no pueden sujetarse, en parte, en
forma apropiada para accionamiento directo. Por tal razón,
para la comprobación se montarán con un accionamiento
por correa trapezoidal (ver el apartado 6.1.3).
i Si la polea del ventilador del generador es demasiado
grande, utilizar durante la comprobación una polea de
ventilador más pequeña, de tipo corriente.
6.1 Sujeción de generadores
6.1.1 Generadores de corriente continua con fijación por
bancada, de accionamiento directo
Figura 6Figura 6
Figura 6Figura 6

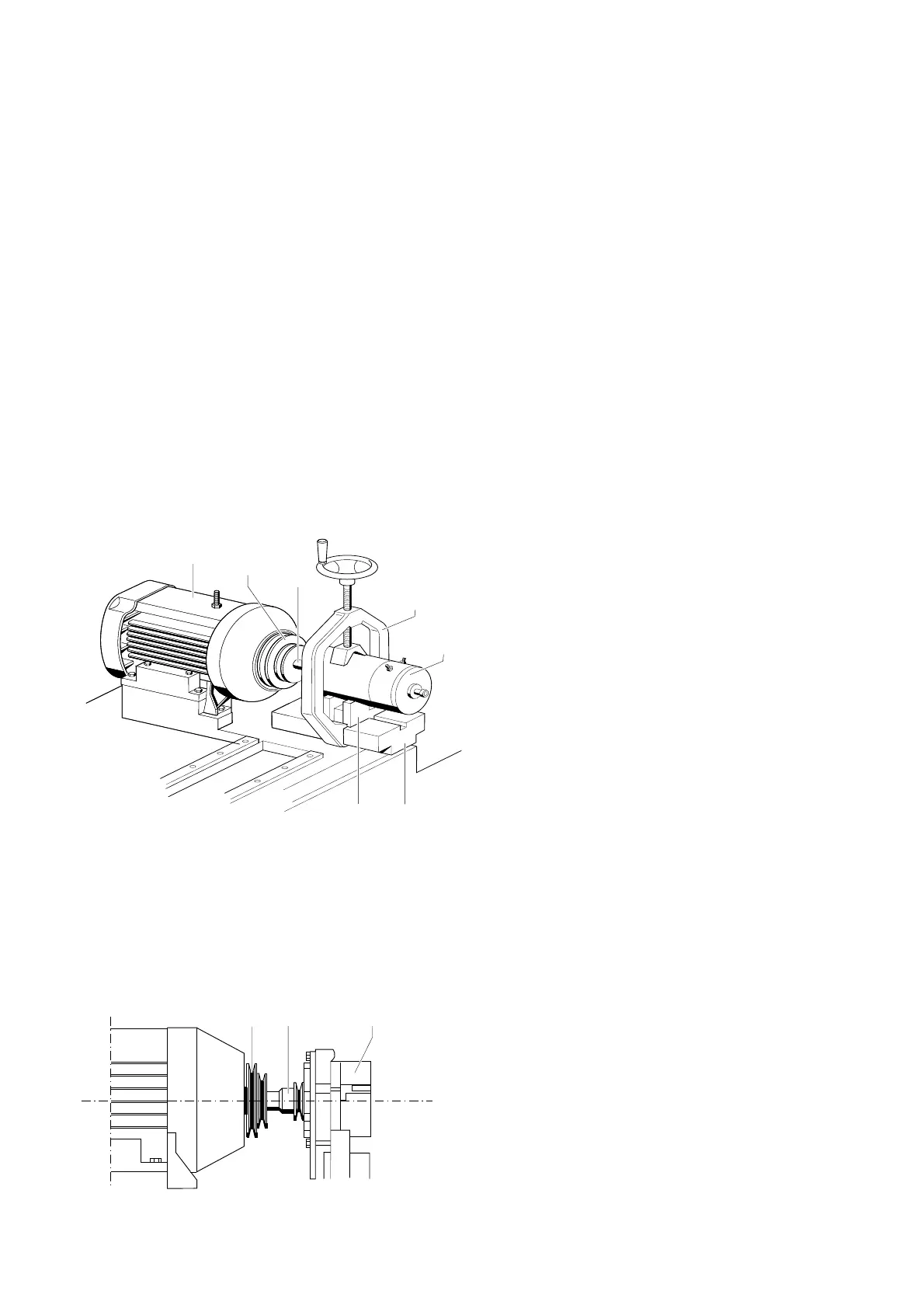

Figura 6: Sujeción de generadores de corriente continua con fijación
por bancada, de accionamiento directo
- Según el tamaño del generador, colocar un prisma sencillo o
doble (4/7) en el centro de la mesa de sujeción de altura
regulable (4/6).
- Colocar en la polea de accionamiento (4/2) el semiacoplamiento
con el correspondiente inserto de llave tubular (4/3).
Figura 7Figura 7
Figura 7Figura 7
Figura 7: Unión del semiacoplamiento con la polea de accionamiento
- Colocar el generador (4/5) en el prisma (4/7).
- Regular la altura de la mesa de sujeción (4/6) y unir el generador
(4/5) al accionamiento (4/1).
- Cerrar la cubierta protectora.
- Empujar el estribo de sujeción (4/4) sobre el generador (4/5)
y la mesa de sujeción (4/6) y apretarlo ligeramente.
- Conectar con el interruptor principal (36).
 Se enciende la luz de control (36).
- Apretar el pulsador MOTOR (35).
 Se enciende la luz de control (35).
- Llevar el regulador de número de revoluciones (32) a la
posición >0<.
- Seleccionar el número de revoluciones con el pulsador RPM (33).
 Se enciende el diodo.
- Seleccionar el sentido de giro con el pulsador izquierda /
derecha (33).
 Se enciende el diodo.
- Apretar el pulsador RUN (33).
 Se enciende el diodo.
- Girando el regulador de número de revoluciones (32), poner en
marcha el motor de accionamiento.
i El motor de accionamiento no se pone en marcha si el
regulador de número de revoluciones (32) no está en la
posición >0<.
Se produce una señalización óptica y acústica.
! Impulsar sólo a aprox. 50 - 100 min
-1
y nivelar con el volante
(3) en altura hasta que queden eliminados los ruidos de
acoplamiento y el generador funcione suavemente.
- Apretar el husillo del estribo de sujeción (4/4) y bloquear el
volante (3).
- Apretar el pulsador MOTOR (35).
 La luz de control (35) se apaga.
El motor de accionamiento está ahora desconectado.
Conexión eléctrica, ver el apartado 6.2.
