7.3 Elektrischer Anschluß
i Die am Aufspannbock für Generatoren angeschlossene
Masseleitung ist zu entfernen, da sonst eine Falschmessung
des Stromes erfolgt.
7.3.1 Schub-Schraubtrieb-Starter
Bild 18:Bild 18:
Bild 18:Bild 18:

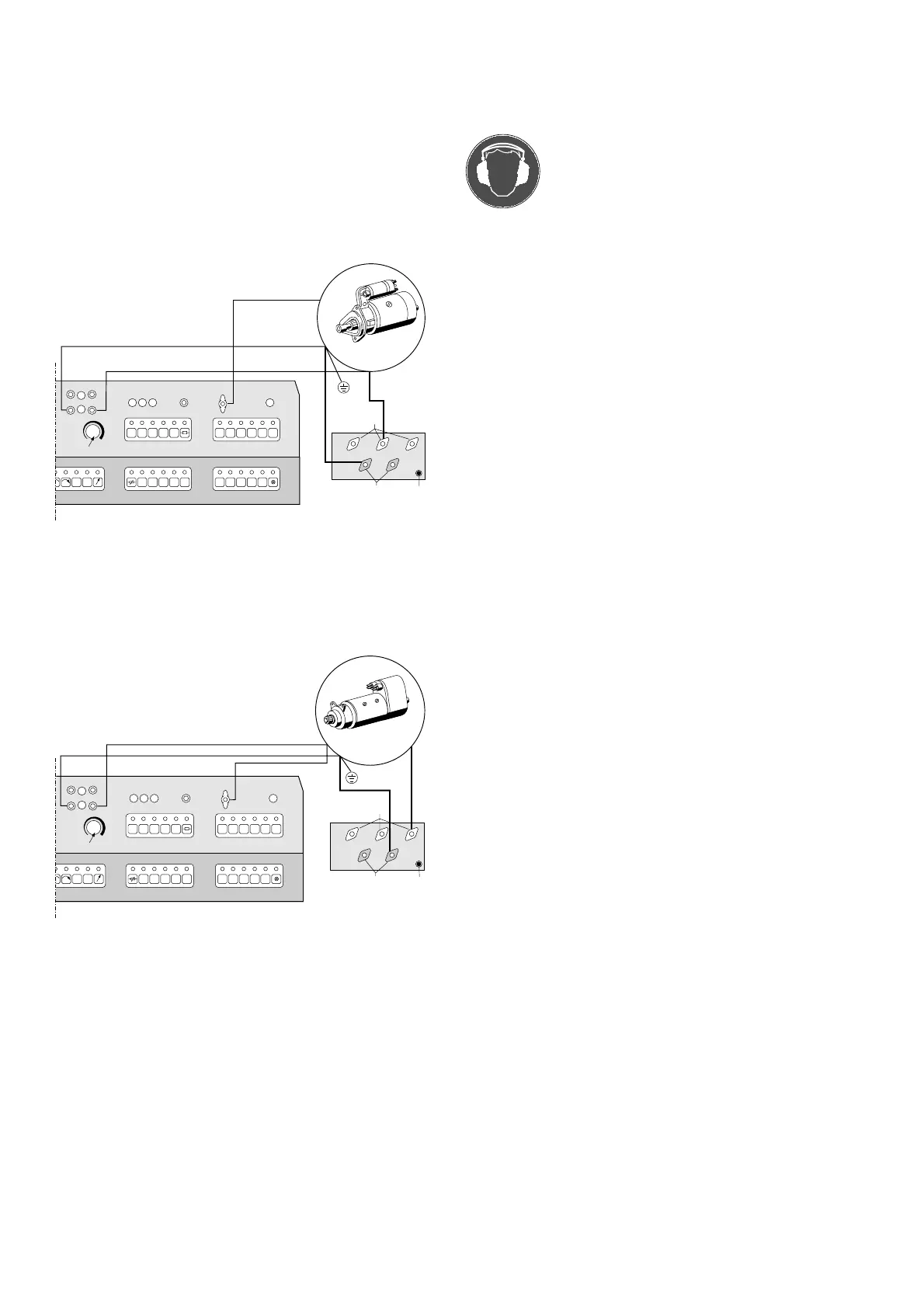

Bild 18: Anschlußschema Schub-Schraubtrieb-Starter
Meß- und Steuerleitungen (dünne Linien)
Stromleitungen (dicke Linien)
7.3.2 Schraubtrieb-Starter
Bild 19:Bild 19:
Bild 19:Bild 19:
Bild 19: Anschlußschema Schraubtrieb-Starter
Meß- und Steuerleitungen (dünne Linien)
Stromleitungen (dicke Linien)
i Der Anschluß von Startern mit + am Gehäuse ist sinngemäß
vorzunehmen.
7.4 Prüfen von Startern
Während des Prüfbetriebes muß das Bedien-
personal einen Gehörschutz tragen.
7.4.1 Belastungsprüfung
Genügt als Funktionprüfung (ohne Prüfwerte), sie zeigt:
- unrunden Kollektor
- ausgelaufene Lagerbuchsen
- Windungsschluß von Anker zu Feld
- Ankerunterbrechung
- Schutzabdeckung über dem Zahnkranz schließen.
- Hauptschalter (36) einschalten.
 Kontrolleuchte (36) leuchtet.
- Taster 6, 12 oder 24 (29) entsprechend dem aufgespannten
Starter (6 V, 12 V, 24 V) vorwählen.
 LED leuchtet.
- Strommeßbereich mit Taster 300 / 1800 (29) einstellen.
 LED leuchtet.
Amperemeter (45) eingestellt auf Strommeßbereich 300A.
 LED aus.
Amperemeter (45) eingestellt auf Strommeßbereich 1800A.
- Prüfdrehzahlbereich mit Taster 6000 / 12000 (30) einstellen.
 LED leuchtet.
Drehzahlanzeige (44) eingestellt auf Prüfdrehzahlbereich
6000 min
-1
.
 LED aus.
Drehzahlanzeige (44) eingestellt auf Prüfdrehzahlbereich
12000 min
-1
.
- Batterieverbindung mit Taster AKKU MINUS (29) herstellen.
 LED leuchtet!
 Kontrolleuchte (28) leuchtet.
- Taster START (29) drücken
 LED leuchtet.
- und gleichzeitig Taster Starterprüfung (51) drücken.
 Starter läuft.
i Zweihandbetätigung!
Damit der Starter anläuft, müssen Taster START und
Taster Starterprüfung gleichzeitig gedrückt sein.
- Bremspedal (13) betätigen.
- Starter entsprechend Kenndaten belasten.
