6. Generatorprüfung
i Beim Schließen der Schutzhaube zur Abdeckung der dre-
henden Teile bei Direkt- und Keilriemenantrieb von Genera-
toren wird ein Endschalter betätigt. Dadurch ist sicherge-
stellt, daß eine Generatorprüfung nur bei geschlossener
Schutzhaube vorgenommen werden kann.
i Größere schwenkarmbefestigte Drehstromgeneratoren (28 V,
60 A) können teilweise nicht für direkten Antrieb aufgespannt
werden. Sie sind deshalb für eine Prüfung mit Keilriemenantrieb
zu montieren (Siehe Abschnitt 6.1.3).
i Falls die Lüfterscheibe des Generators zu groß ist, kleinere
handelsübliche Lüfterscheibe während der Prüfung ver-
wenden.
6.1 Aufspannen von Generatoren
6.1.1 Sattelbefestigte Gleichstromgeneratoren mit direktem
Antrieb
Bild 6:Bild 6:
Bild 6:Bild 6:

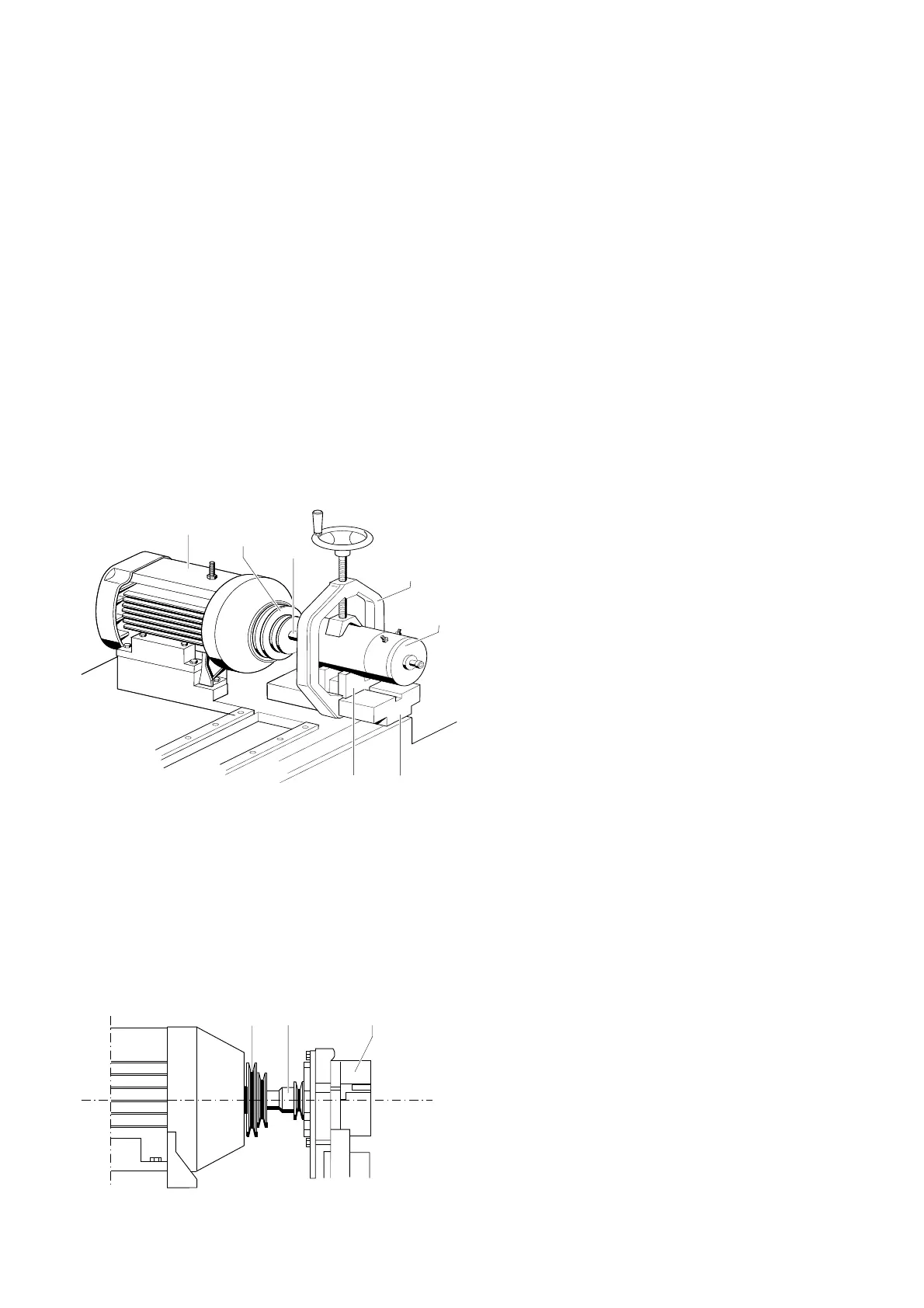

Bild 6: Aufspannen sattelbefestigter Gleichstromgeneratoren mit
direktem Antrieb
- Je nach Größe des Generators Einfach- oder Doppelprisma
(4/7) mittig auf den höhenverstellbaren Aufspanntisch (4/6)
auflegen.
- Kupplungshälfte mit entsprechendem Steckschlüsseleinsatz
(4/3) in die Antriebsscheibe (4/2) einsetzen.
Bild 7: Bild 7:
Bild 7: Bild 7:
Bild 7: Verbindung Kupplungshälfte mit Antriebsscheibe
- Generator (4/5) in das Prisma (4/7) einlegen.
- Aufspanntisch (4/6) in der Höhe einstellen und Generator (4/5)
mit Antrieb (4/1) verbinden.
- Schutzhaube schließen.
- Spannbügel (4/4) über Generator (4/5) und Aufspanntisch
(4/6) schieben und leicht anziehen.
- Hauptschalter (36) einschalten.
 Kontrolleuchte (36) leuchtet.
- Tastschalter MOTOR (35) betätigen.
 Kontrolleuchte (35) leuchtet.
- Drehzahlregler (32) in >0<-Stellung bringen.
- Drehzahl mit Taster RPM (33) vorwählen.
 LED leuchtet.
- Drehrichtung mit Taster links/rechts (33) vorwählen.
 LED leuchtet.
- Taster RUN (33) betätigen.
 LED leuchtet.
- Durch Drehen des Drehzahlreglers (32) den Antriebsmotor in
Betrieb setzen.
i Der Antriebsmotor startet nicht wenn Drehzahlregler (32)
nicht in >0<-Stellung ist.
Es erfolgt eine optische und akustische Anzeige.
! Nur mit ca. 50 - 100 min
-1
antreiben und mit Handrad (3) in
der Höhe ausrichten bis Kupplungsgeräusche eliminiert
sind und der Generator ruhig läuft.
- Spindel des Spannbügels (4/4) festziehen und Handrad (3)
arretieren.
- Tastschalter MOTOR (35) betätigen.
 Kontrolleuchte (35) aus!
Der Antriebsmotor ist jetzt ausgeschaltet.
Elektrischer Anschluß, siehe Abschnitt 6.2.
