6.1.3 Schwenkarmbefestigte Drehstromgeneratoren mit
Keilriemenantrieb
i Für den Antrieb von Drehstromgeneratoren mit Prüfdrehzahlen
über 6000 min
-1
ist eine Riemenübersetzung notwendig.
Hierzu wird ein zusätzlicher Aufspanntisch benötigt (Sonder-
zubehör, Bestell-Nr. 1 687 000 064).
Bild 10:Bild 10:
Bild 10:Bild 10:

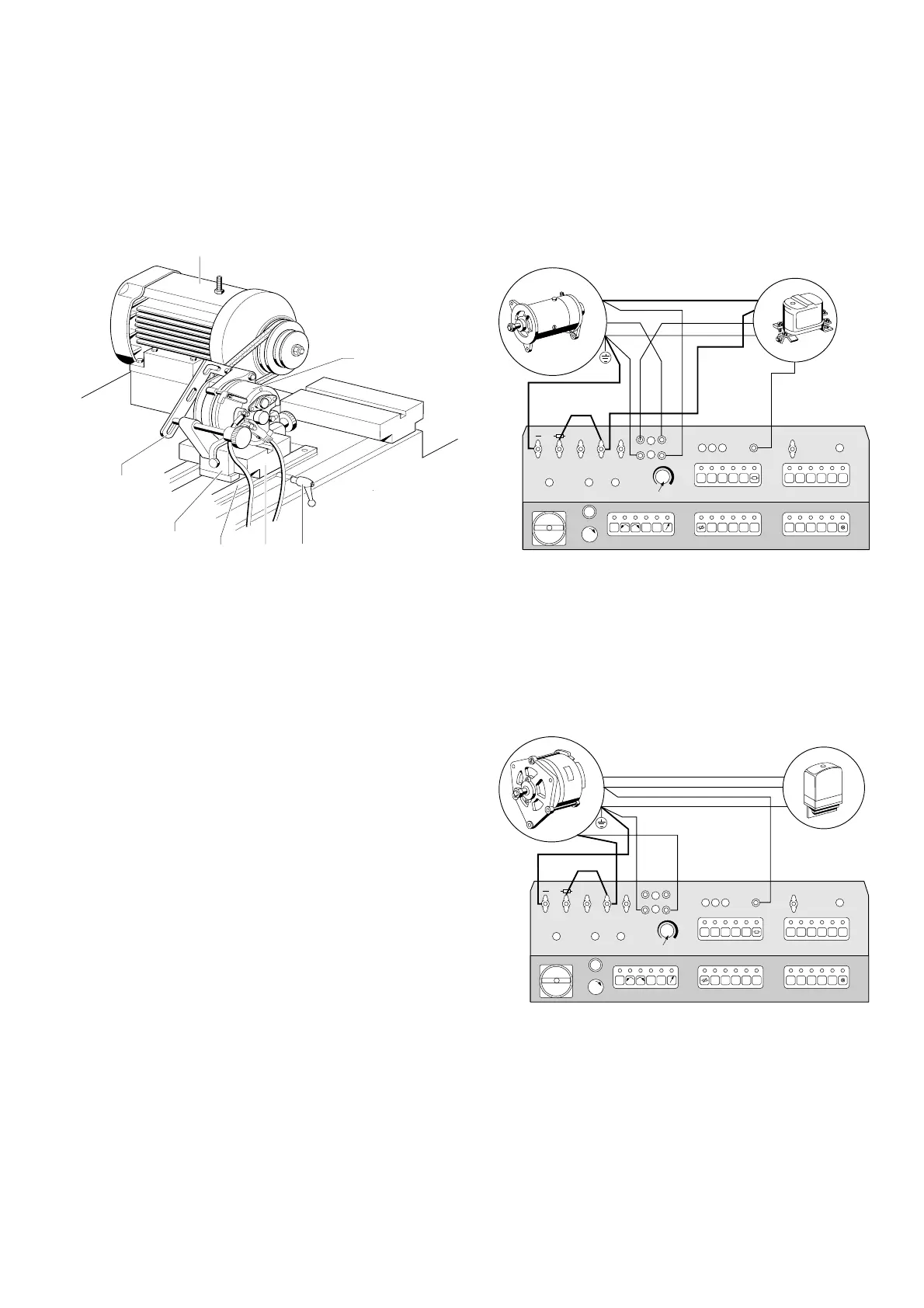

Bild 10: Aufspannen schwenkarmbefestigter Drehstromgeneratoren
mit Keilriemenantrieb
- Aufspanntisch (4/12) in die vorhandene Führung (4/9)
einschieben.
- Aufspannvorrichtung (4/10) auf Führung des Aufspanntisches
(4/12) schieben.
- Generator (4/5) mit dem Langloch des Schwenkarms (4/11)
an der Aufspannvorrichtung (4/10) verschrauben.
- Keilriemen auf Motor- und Generatorriemenscheiben aufziehen.
- Riemenflucht durch Verschieben der Aufspannvorrichtung (4/10)
ausrichten.
- Riemen durch Verschieben des Aufspanntisches (4/12) in der
Führung (4/9) spannen.
- Aufspanntisch mit Knebelschraube (4/8) festspannen.
- Drehzahlgeber zur Generatorachse ausrichten und fest-
spannen.
- Verbindungsleitung Drehzahlgeber in die Steckbuchse (5)
einstecken.
- Hauptschalter (36) einschalten.
 Kontrolleuchte (36) leuchtet.
- Drehzahlmeßbereich durch Drücken von Taster (30) auf
12000 min
-1
einstellen.
 LED aus!
Elektrischer Anschluß, siehe Abschnitt 6.2.
6.2 Elektrischer Anschluß
i Die am Aufspannbock für Starter angeschlossene Masse-
leitung ist zu entfernen, da sonst eine Falschmessung des
Stromes erfolgt.
6.2.1 Anschließen von Gleichstromgeneratoren
Bild 11:Bild 11:
Bild 11:Bild 11:
Bild 11: Anschlußschema Gleichstromgeneratorenprüfung, z.B. 12V
Meßleitungen (dünne Linien)
Stromleitungen (dicke Linien)
6.2.2 Anschließen von Drehstromgeneratoren
Bild 12:Bild 12:
Bild 12:Bild 12:
Bild 12: Anschlußschema Drehstromgeneratorenprüfung, z.B. 12V
Meßleitungen (dünne Linien)
Stromleitungen (dicke Linien)
i Der Anschluß von Generatoren mit + am Gehäuse ist sinn-
gemäß vorzunehmen.
