3. Descrizione dell’apparecchio
Il banco di prova combinato KPS 003 è costituito dal posto di prova
del generatore, dal posto di prova del motorino d’avviamento,
dall’unità di visualizzazione e dall’unità di comando.

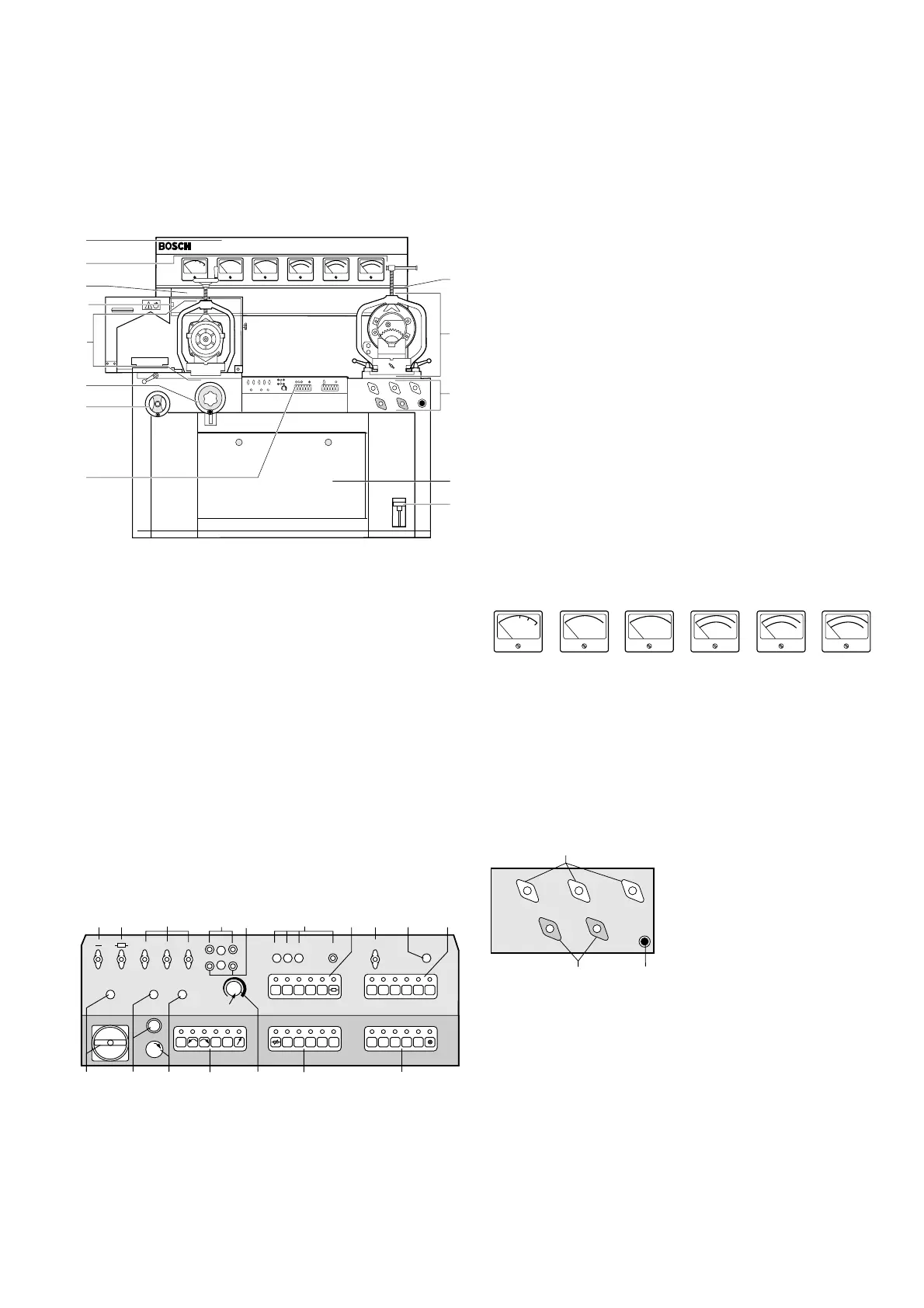

Figura 1Figura 1
Figura 1Figura 1
Figura 1: Vista generale
1 Pannello di comando controllo generatori e motorini d’avviamento
2 Resistenza di carico regolabile (controllo generatori)
3 Volantino per regolazione altezza del tavolo di fissaggio, con arresto
(controllo generatori)
4 Posto di prova alternatore con calotta di protezione
5 Boccola presa per trasduttore numero giri (controllo generatori)
6 Scomparto
7 Unità di visualizzazione
8 Consolle illuminazione
9 Boccola presa per trasduttore numero giri (controllo motorini
d’avviamento)
10 Posto di prova motorini avviamento
11 Morsetti di collegamento motorini avviamento
12 Vano batteria, sportello di chiusura con alloggiamento di cavi e
accessori
13 Pedale per carico motorino avviamento (freno a tamburo)
Figura 2Figura 2
Figura 2Figura 2
Figura 2: Pannello di comando
20 Morsetto di collegamento a - batteria (controllo generatori)
21 Morsetto di collegamento alla resistenza carico (controllo generatori)
22 Morsetto di collegamento a + batteria (controllo generatori)
23 Presa di collegamento per amperometro 10 A (controllo generatori)
24 Presa di collegamento per voltmetro 0-10/20/40 V (controllo
generatori)
25 Spie controllo carico con presa di collegamento D+/61 (controllo
generatori)
26 Tasto per preselezione tensione,
INTINT
INTINT
INT/
EXTEXT
EXTEXT
EXT, resistenza di sbarramento
(controllo generatori)
27 Morsetto di collegamento per morsetto 50, per azionamento
dell’interruttore di innesto dei motorini d’avviamento (controllo
motorini avviamento)
28 Spia di controllo
AKKU MINUSAKKU MINUS
AKKU MINUSAKKU MINUS
AKKU MINUS
29 Tasto per preselezione tensione, preselezione corrente (controllo
motorini avviamento)
Tasto
AKKU MINUSAKKU MINUS
AKKU MINUSAKKU MINUS
AKKU MINUS (controllo motorini avviamento e controllo
generatori)
30 Tasto (6000/12000 min
-1
) per preselezione numero giri (controllo
generatori e controllo motorini avviamento)
Tasto (60/120 A) commutazione campo di misurazione (controllo
generatori)
Tasto
lampadalampada
lampadalampada
lampada per illuminazione
31 Tasto per resistenze di carico (controllo generatori)
32 Regolazione numero giri motore di comando (controllo generatori)
33 Tasto per senso di rotazione e preselezione numero giri motore di
comando (controllo generatori)
34 Pulsante
EMERGENCYEMERGENCY
EMERGENCYEMERGENCY
EMERGENCY = Comando
disinseritodisinserito
disinseritodisinserito
disinserito e spia di controllo
accesaaccesa
accesaaccesa
accesa (controllo generatori)
35 Pulsante
MOTORMOTOR
MOTORMOTOR
MOTOR e spia di controllo (controllo generatori)
36 Interruttore principale = funzionamento
ARRESTO D’EMERGENZAARRESTO D’EMERGENZA
ARRESTO D’EMERGENZAARRESTO D’EMERGENZA
ARRESTO D’EMERGENZA e
spia di controllo
Figura 3Figura 3
Figura 3Figura 3
Figura 3: Unità di visualizzazione
40 Numero giri 6000 min
-1
41 Amperometro 60/120 A
42 Amperometro 10 A
43 Voltmetro 0-10/20/40 V
44 Numero giri 6000/12000 min
-1
45 Amperometro 300/1800 A
Figura 4Figura 4
Figura 4Figura 4
Figura 4: Morsetti di collegamento motorini avviamento
50 Morsetti di collegamento per cavo positivo motorini avviamento
6/12/24 V
51 Pulsante controllo motorini avviamento
52 Morsetti di collegamento per cavo negativo motorini avviamento
- Collegare i motorini d’avviamento piccoli con il morsetto -300 A
- Collegare i motorini d’avviamento grandi con il morsetto -1800 A
