7.2.3 Einstellen des Zahnflankenspiels
- Den in Prismen bzw. im Flansch befestigten Starter (10/12) in
Richtung Zahnkranz (10/9) schieben, bis Ritzel und Zahnkranz
sich vollständig überdecken.
Bild 15:Bild 15:
Bild 15:Bild 15:

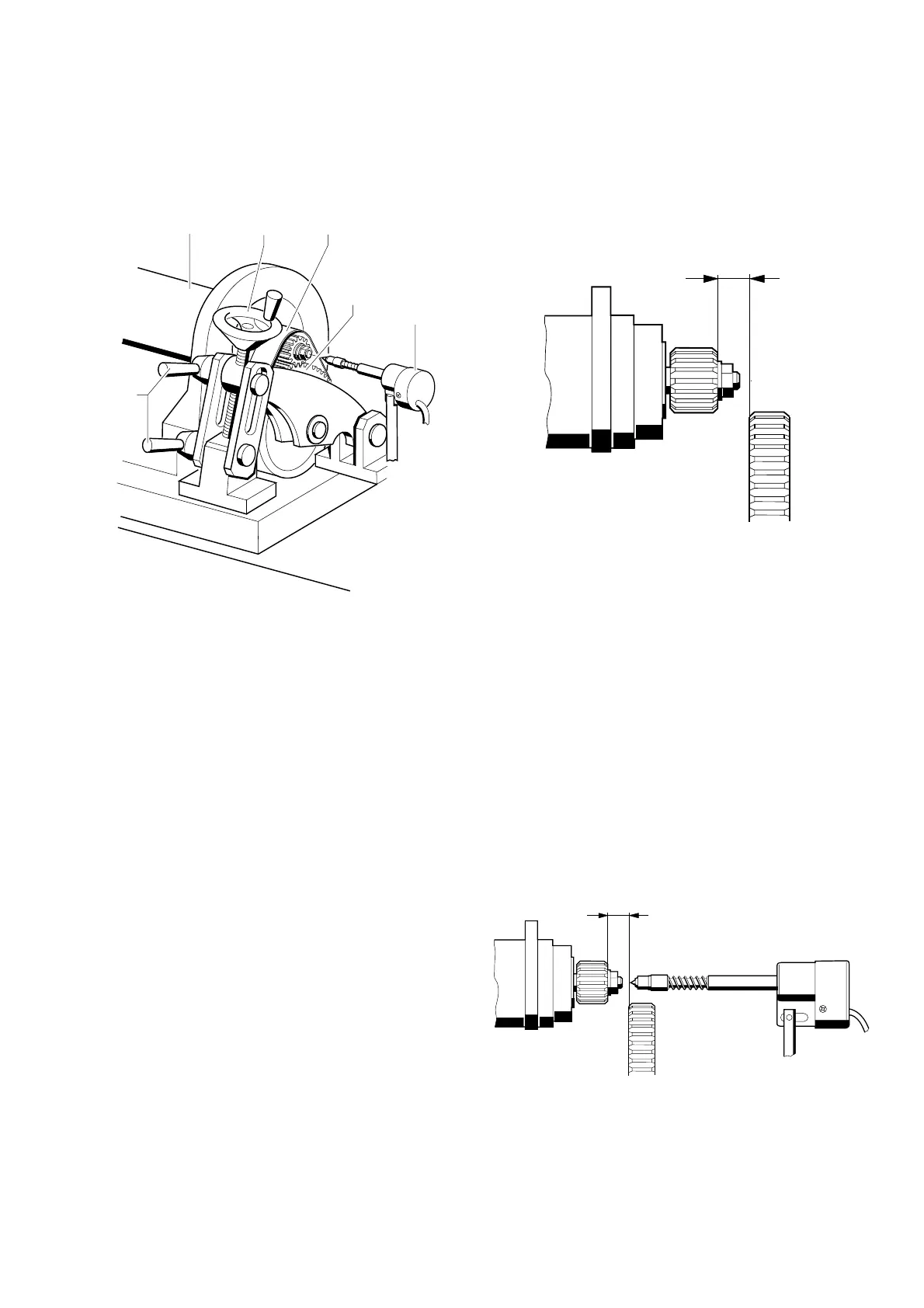

Bild 15: Einstellen des Zahnflankenspiels
- Am Aufspanntisch (10/8) zwei der vier Knebelschrauben
(10/7) festziehen.
- Zahnkranz mit Handrad (10/3) in Richtung Ritzel verstellen, so
daß sich ein Zahnflankenspiel von ca. 0,5 mm ergibt.
- Höhenverstellung des Zahnkranzes mit Knebelschrauben (10/11)
arretieren.
7.2.4 Einstellen des Ritzelabstandes
- Die zwei am Aufspanntisch (10/8) festgezogenen Knebel-
schrauben (10/7) wieder lösen.
- Starter (10/12) mit Aufspanntisch (10/8) wieder zurück-
schieben bis zwischen Ritzel und Zahnkranz ein Abstand von
A = 2,5 - 4 mm eingestellt ist.
Bild 16:Bild 16:
Bild 16:Bild 16:
Bild 16: Einstellen des Ritzelabstandes
- Aufspanntisch (10/8) mit den 4 Knebelschrauben (10/7)
festziehen.
i Knebelschrauben zum Ausrasten hochziehen, zurückdrehen
und wieder einrasten lassen.
- Schutzabdeckung (10/14) über Ritzel und Zahnkranz klappen.
7.2.5 Einstellen des Drehzahlgebers
- Achse des Drehzahlgebers auf das Ritzel bzw. Ankerzentrum
ausrichten.
- Bei freiausstoßenden und Schubankerstartern die Mitnehmer-
spitzte (Gummikegel) in entsprechendem Abstand vom Vor-
spurweg arretieren.
Bild 17:Bild 17:
Bild 17:Bild 17:
Bild 17: Einstellen des Drehzahlgebers
i Die Anpreßfederkraft muß genügend groß sein, daß die
Drehzahlgeberwelle bei gespurtem Ritzel bzw. Anker noch
mitgenommen wird.
