Bosch KPS 003 - Page 45

45
7.2.3 Réglage du jeu entre les flancs des dents
- Faire glisser en direction de la couronne dentée (10/9) le
démarreur (10/12) fixé sur les prismes ou dans la bride jusqu’à
ce que le pignon et la couronne dentée se recouvrent
complètement.
Figure 15Figure 15
Figure 15Figure 15

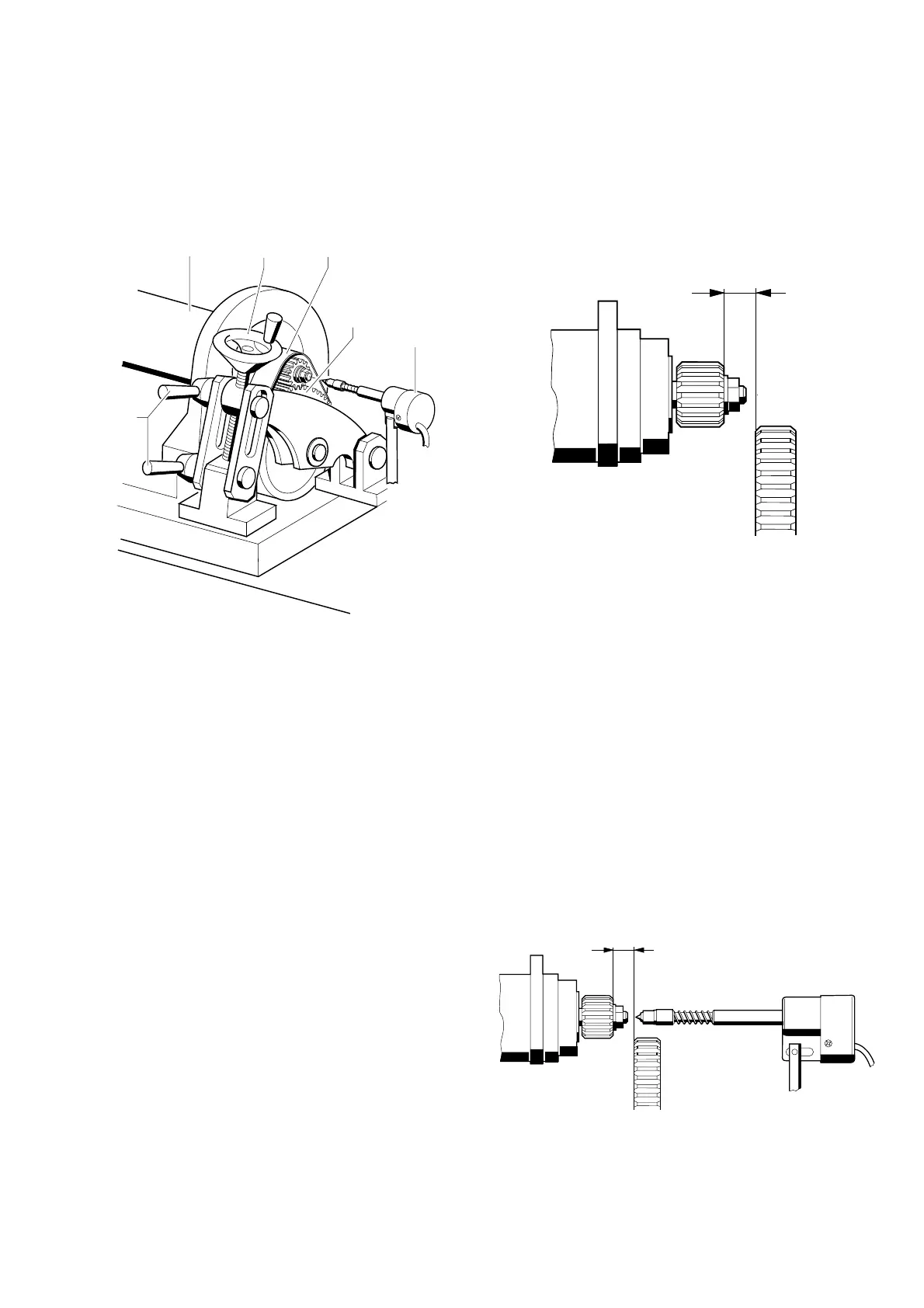

Figure 15: réglage du jeu entre les flancs des dents
- Bloquer la table de fixation (10/8) avec les 4 vis à garrot (10/7).
- Modifier le réglage de la couronne dentée dans le sens pignon
avec le volant manuel (10/3) de telle manière que l’on a un jeu
d’environ 0,5 mm entre les flancs des dents.
- Arrêter le réglage en hauteur de la couronne dentée avec les vis
à garrot (10/11).
7.2.4 Réglage de la distance du pignon par rapport à la couronne
dentée
- Desserrer les 2 vis à garrot (10/7) serrées à fond sur la table de
fixation (10/8).
- Repousser de nouveau le démarreur (10/12) et la table de
fixation (10/8) jusqu’à ce qu’il y ait une distance A = 2,5 à 4 mm
entre le pignon et la couronne dentée.
Figure 16Figure 16
Figure 16Figure 16
Figure 16: réglage de la distance du pignon par rapport à la couronne
dentée
- Bloquer la table de fixation (10/8) avec les 4 vis à garrot (10/7).
i Soulever les vis à garrot pour les dégager de la position de
crantage, les dévisser et les remettre de nouveau en position
de crantage.
- Rabattre le capot de protection (10/14) au-dessus du pignon et
de la couronne dentée.
7.2.5 Réglage du capteur de vitesse de rotation
- Aligner l’axe du capteur de vitesse de rotation sur le pignon ou
sur le centre de l’induit.
- Sur les démarreurs à pignon coulissant et à roule libre, arrêter
la pointe de l’entraîneur (cône en caoutchouc) à une distance
correspondante de la précourse d’engrènement.
Figure 17Figure 17
Figure 17Figure 17
Figure 17: réglage du capteur de vitesse de rotation
i La force du ressort d’application doit être suffisamment grande
pour que l’arbre du capteur de vitesse de rotation puisse encore
être entraîné quand le pignon est engrené ou l’induit.
458718P
10/12 10/3
10/14
10/1
10/11
10/9
A
458295P
A
