68
6.1.2 Alternatori con fissaggio a braccio orientabile con
comando diretto
i Per il controllo di alternatori con fissaggio a braccio
orientabile va impiegato un dispositivo di bloccaggio speciale
appositamente previsto (contenuto nella fornitura). Per
numeri di giri di prova fino a 6000 min
-1
è possibile un
comando diretto con alternatori medi e piccoli.

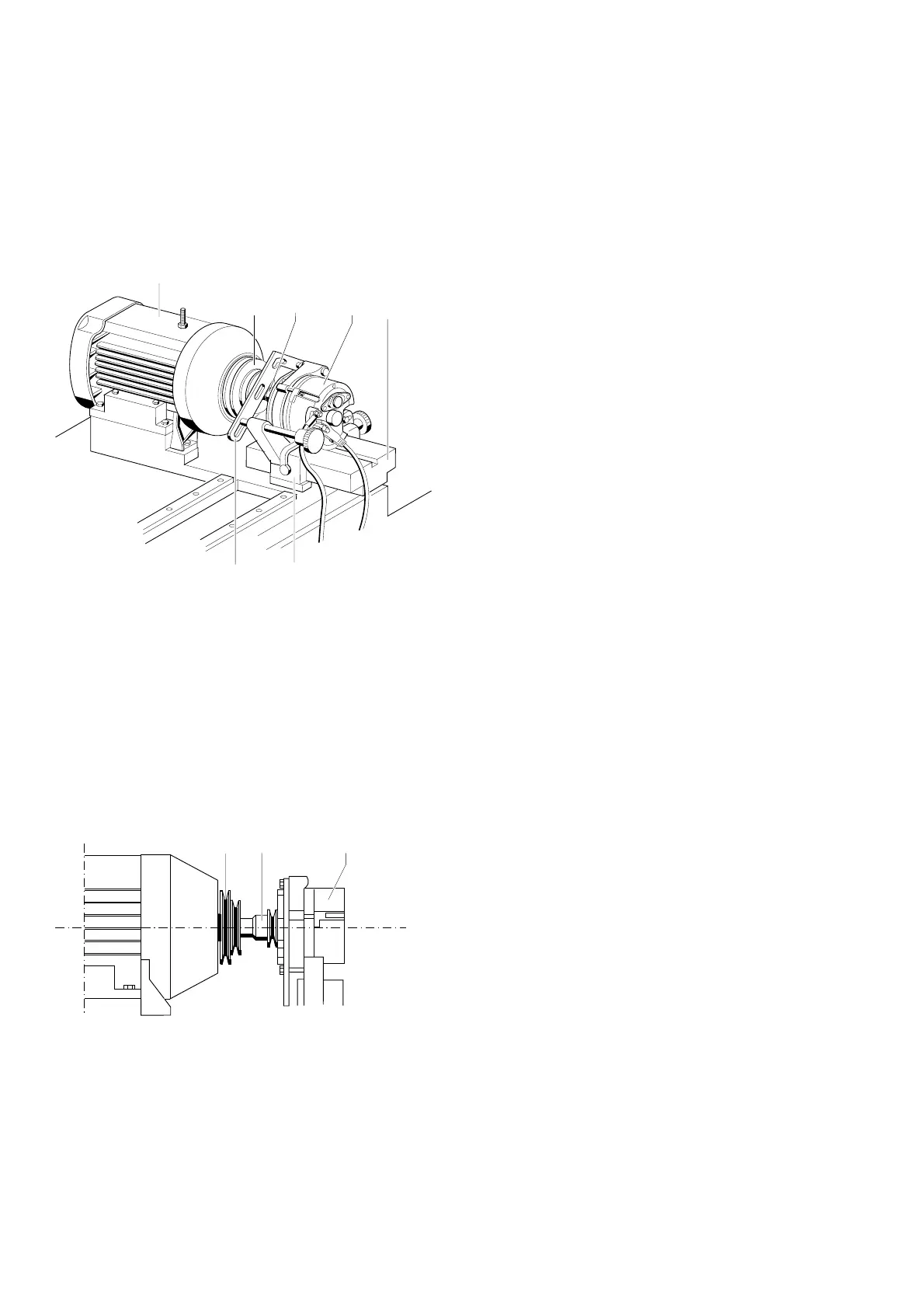

Figura 8Figura 8
Figura 8Figura 8
Figura 8: Fissaggio di alternatori con fissaggio a braccio orientabile con
comando diretto
- Spingere il dispositivo di fissaggio (4/10) sulla guida del tavolo
di fissaggio (4/6).
- Avvitare l’alternatore (4/5) senza stringere con il foro longitudinale
del braccio orientabile (4/11) sul dispositivo di fissaggio (4/10).
- Inserire il semigiunto di accoppiamento nella puleggia di
comando (4/2) con la rispettiva bussola per chiave a tubo (4/3).
Figura 9Figura 9
Figura 9Figura 9
Figura 9: Collegamento semigiunto di accoppiamento con puleggia di
comando
- Regolare il tavolo di fissaggio (4/6) in altezza e collegare
l’alternatore (4/5) con il comando (4/1).
- Chiudere la calotta di protezione.
- Inserire l’interruttore principale (36).
La spia di controllo (36) si accende.
- Azionare l’interruttore a pulsante MOTOR (35).
La spia di controllo (35) si accende.
- Portare il regolare del numero di giri (32) nella posizione >0<.
- Preselezionare il numero di giri con il tasto RPM (33).
Il LED si accende.
- Preselezionare il senso di rotazione con il tasto a sinistra /
a destra (33).
Il LED si accende.
- Azionare il tasto RUN (33).
Il LED si accende.
- Mettere in funzione il motore di comando ruotando il regolatore
del numero di giri (32).
i Il motore di comando non si avvia se il regolatore del
numero di giri (32) non è nella posizione >0<.
Viene data una segnalazione ottica a acustica.
! Azionare solo a ca. 50 - 100 min
-1
e allineare in altezza con
il volantino (3) fino a quando i rumori dell’accoppiamento
sono eliminati e il generatore gira in modo silenzioso.
- Serrare i raccordi del braccio orientabile (4/11) e il dispositivo
di fissaggio (4/10) e arrestare il volantino (3).
- Azionare l’interruttore a pulsante MOTOR (35).
La spia di controllo (35) è spenta!
Il motore di comando è ora disinserito.
Per il collegamento elettrico vedi il paragrafo 6.2.
458716P
4/1
4/5
4/6
4/104/11
4/3
4/2
4/2
4/3 4/5
458717P
