73
7.2.3 Regolazione del gioco sul fianco dei denti
- Spingere il motorino d’avviamento (10/12) fissato nei prismi o
nella flangia in direzione della corona dentata (10/9) fino a
quando il pignone della corona dentata presentano un
ricoprimento completo.
Figura 15Figura 15
Figura 15Figura 15

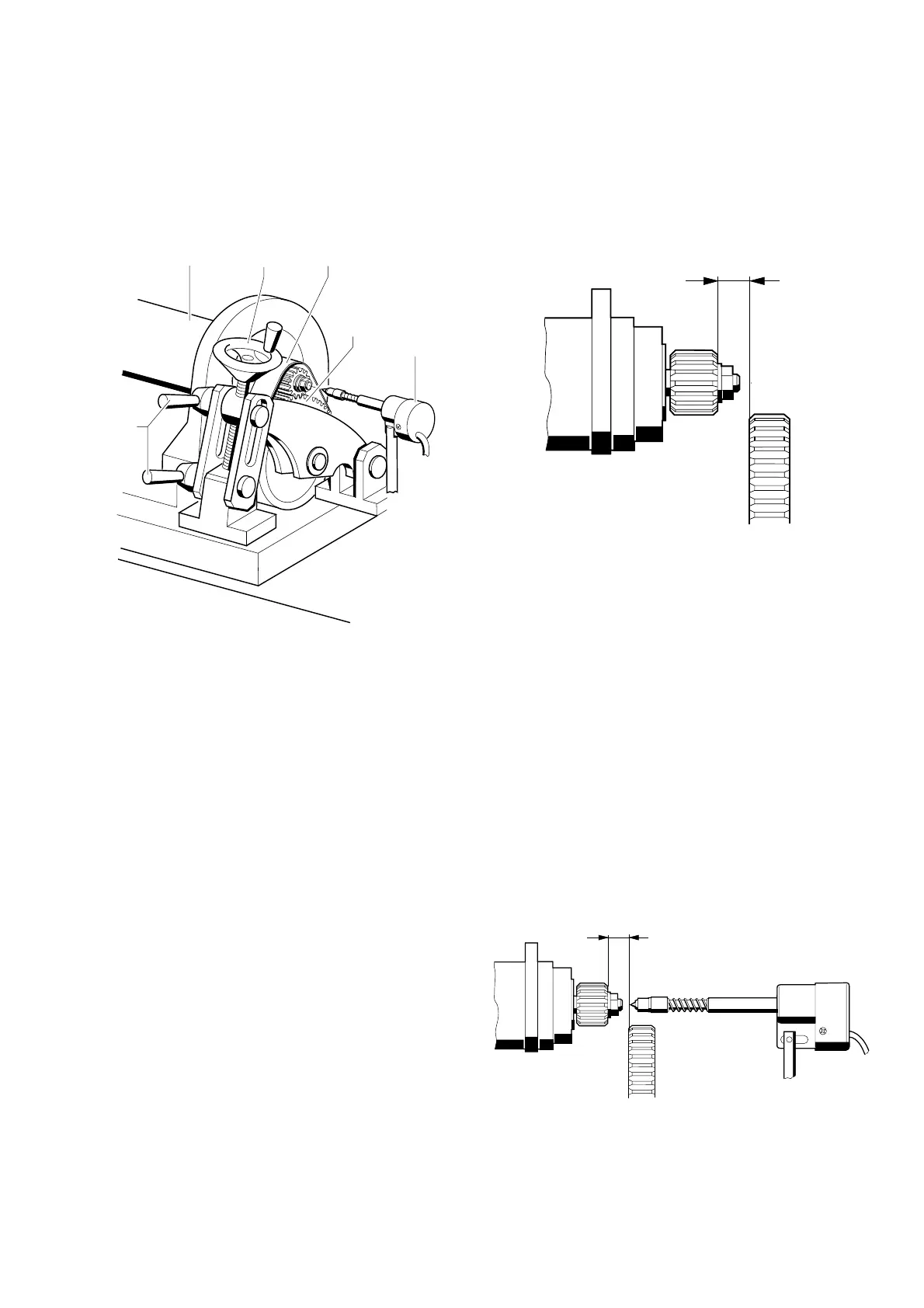

Figura 15: Regolazione del gioco sul fianco dei denti
- Serrare due delle quattro viti a levetta (10/7) sul tavolo di
fissaggio (10/8).
- Regolare la corona dentata con il volantino (10/3) in direzione
del pignone in modo da ottenere un gioco sul fianco dei denti
di ca. 0,5 mm.
- Arrestare la regolazione in altezza della corona dentata con le
viti a levetta (10/11).
7.2.4 Regolazione della distanza del pignone
- Allentare di nuovo le due viti a levetta (10/7) serrate sul tavolo
di fissaggio (10/8).
- Sospingere il motorino d’avviamento (10/12) con il tavolo di
fissaggio (10/8) fino a quando tra il pignone e la corona dentata
è regolata una distanza di A = 2,5 - 4 mm.
Figura 16Figura 16
Figura 16Figura 16
Figura 16: Regolazione della distanza del pignone
- Serrare il tavolo di fissaggio (10/8) con le 4 viti a levetta (10/7).
i Tirare le impugnature a levetta verso l’alto per il disinnesto,
avvitarle all’indietro e farle scattare di nuovo.
- Ribaltare la copertura di protezione 4 (10/14) sopra il pignone
e la corona dentata.
7.2.5 Regolazione del trasduttore del numero di giri
- Allineare l’asse del trasduttore del numero di giri rispetto al
pignone o al centro dell’indotto.
- Nei motorini d’avviamento a ruota libera e nei motorini
d’avviamento con spostamento dell’indotto arrestare la punta
del trascinatore (cono di gomma) alla rispettiva distanza dalla
corsa di preinnesto.
Figura 17Figura 17
Figura 17Figura 17
Figura 17: Regolazione del trasduttore del numero di giri
i La forza della molla di pressione deve essere sufficientemente
grande da trascinare ancora l’alberino del trasduttore del
numero di giri con il pignone o l’indotto innestato.
A
458718P
10/12 10/3
10/14
10/1
10/11
10/9
A
