13

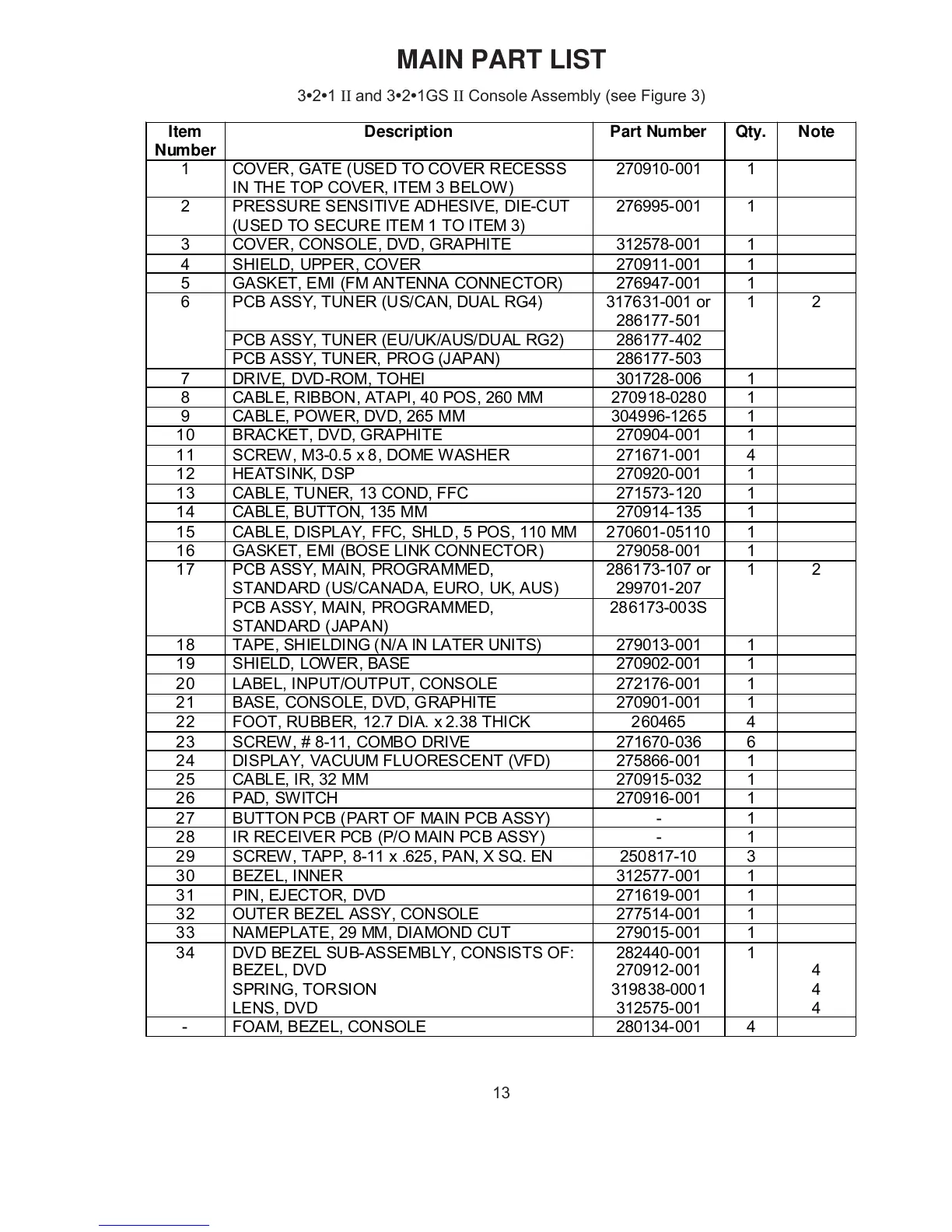

MAIN PART LIST
321 II and 321GS II Console Assembly (see Figure 3)
Item
Number
Description Part Numbe
r
Qty. Note
1 COVER, GATE (USED TO COVER RECESSS
IN THE TOP COVER, ITEM 3 BELOW)
270910-001 1
2 PRESSURE SENSITIVE ADHESIVE, DIE-CUT
(USED TO SECURE ITEM 1 TO ITEM 3)
276995-001 1
3 COVER, CONSOLE, DVD, GRAPHITE 312578-001 1
4 SHIELD, UPPER, COVER 270911-001 1
5 GASKET, EMI (FM ANTENNA CONNECTOR) 276947-001 1
6 PCB ASSY, TUNER (US/CAN, DUAL RG4) 317631-001 or
286177-501
1 2
PCB ASSY, TUNER (EU/UK/AUS/DUAL RG2) 286177-402
PCB ASSY, TUNER, PROG (JAPAN) 286177-503
7 DRIVE, DVD-ROM, TOHEI 301728-006 1
8 CABLE, RIBBON, ATAPI, 40 POS, 260 MM 270918-0280 1
9 CABLE, POWER, DVD, 265 MM 304996-1265 1
10 BRACKET, DVD, GRAPHITE 270904-001 1
11 SCREW, M3-0.5 x 8, DOME WASHER 271671-001 4
12 HEATSINK, DSP 270920-001 1
13 CABLE, TUNER, 13 COND, FFC 271573-120 1
14 CABLE, BUTTON, 135 MM 270914-135 1
15 CABLE, DISPLAY, FFC, SHLD, 5 POS, 110 MM 270601-05110 1
16 GASKET, EMI (BOSE LINK CONNECTOR) 279058-001 1
17 PCB ASSY, MAIN, PROGRAMMED,
STANDARD (US/CANADA, EURO, UK, AUS)
286173-107 or
299701-207
1 2
PCB ASSY, MAIN, PROGRAMMED,
STANDARD (JAPAN)
286173-003S
18 TAPE, SHIELDING (N/A IN LATER UNITS) 279013-001 1
19 SHIELD, LOWER, BASE 270902-001 1
20 LABEL, INPUT/OUTPUT, CONSOLE 272176-001 1
21 BASE, CONSOLE, DVD, GRAPHITE 270901-001 1
22 FOOT, RUBBER, 12.7 DIA. x 2.38 THICK 260465 4
23 SCREW, # 8-11, COMBO DRIVE 271670-036 6
24 DISPLAY, VACUUM FLUORESCENT (VFD) 275866-001 1
25 CABLE, IR, 32 MM 270915-032 1
26 PAD, SWITCH 270916-001 1
27 BUTTON PCB
(
PART OF MAIN PCB ASSY
)
- 1
28 IR RECEIVER PCB (P/O MAIN PCB ASSY) - 1
29 SCREW, TAPP, 8-11 x .625, PAN, X SQ. EN 250817-10 3
30 BEZEL, INNE
R
312577-001 1
31 PIN, EJECTOR, DVD 271619-001 1
32 OUTER BEZEL ASSY, CONSOLE 277514-001 1
33 NAMEPLATE, 29 MM, DIAMOND CUT 279015-001 1
34 DVD BEZEL SUB-ASSEMBLY, CONSISTS OF:
BEZEL, DVD
SPRING, TORSION
LENS, DVD
282440-001
270912-001
319838-0001
312575-001
1
4
4
4
- FOAM, BEZEL, CONSOLE 280134-001 4
