Système de Stimulation cérébrale profonde Vercise™
Manuel d'implantation chirurgicale
92495783-02 Page 104 sur 1157
fr
Connexion au GII
Lors de la connexion de l'extension de sonde au GII, il est recommandé d'utiliser les congurations
de connexion suivantes.
GII 2 ports (16 contacts)
Pour une double connexion d'une sonde à 8 contacts avec l'extension de sonde DB-3128
divisée en deux au GII à 2 ports :
7

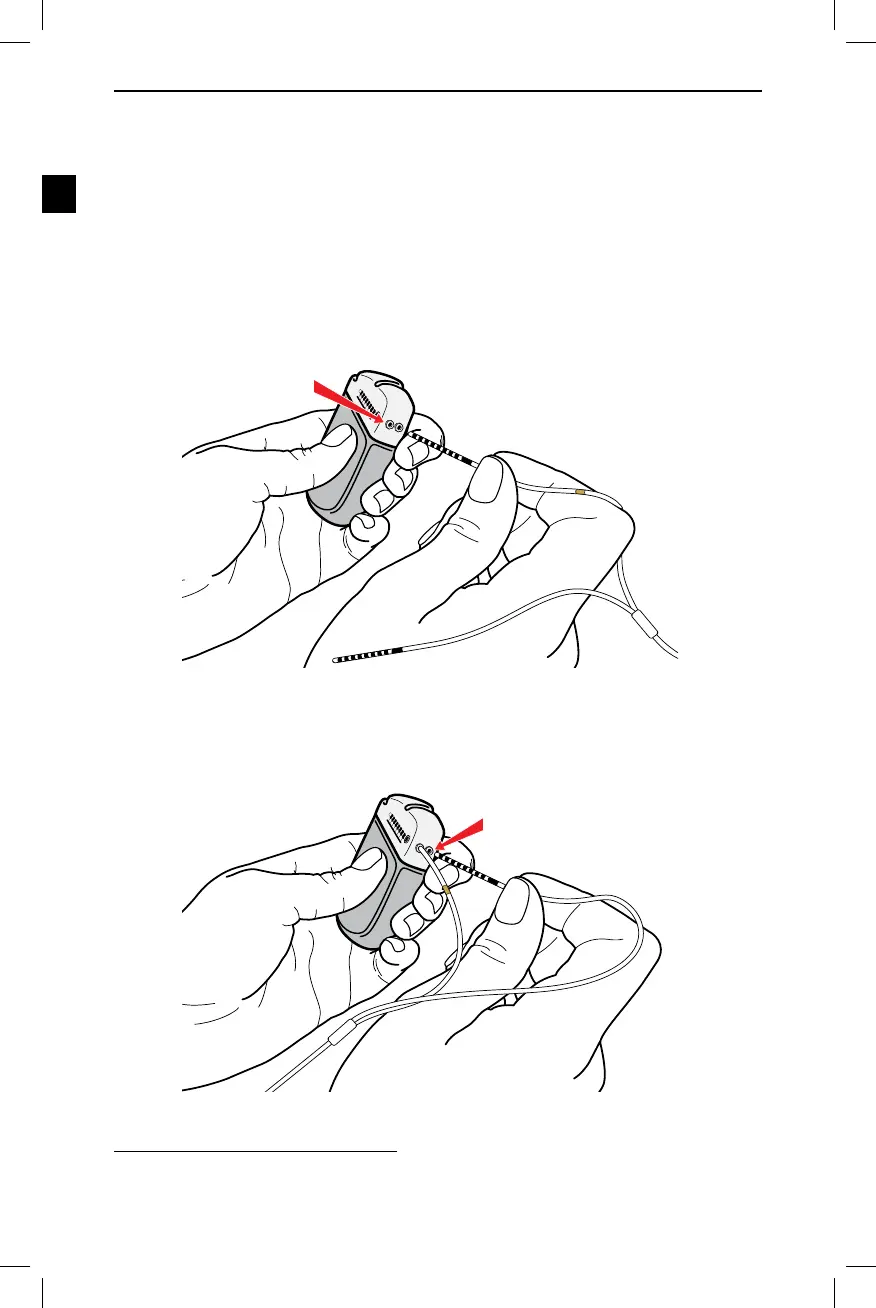

a. Connecter l'extrémité de l'extension de l'hémisphère gauche avec la bande de marquage
doré au port L (ou C) (Figure 35).
L
Figure 35. Connexion au port L du GII
b. Connecter l'extrémité de l'extension de l'hémisphère droit sans bande de marquage au
port R (ou D) (Figure 36).
R
Figure 36. Connexion au port R du GII
7 DB‑3128 est une extension 2x8 et peut relier jusqu'à deux (2) sondes DBS à 8 contacts à un GII
2 ports/16 contacts.
