Συστήματα εν τω βάθει εγκεφαλικής διέγερσης Vercise™
Εγχειρίδιο χειρουργικού εμφυτεύματος
92495783-02 Σελίδα 452 από 1157
Σύνδεση στην IPG
Όταν συνδέετε την προέκταση απαγωγής στην IPG, συνιστάται η χρήση των παρακάτω
διαμορφώσεων σύνδεσης.
IPG 2 θυρών (16 επαφές)
Για τη σύνδεση δύο απαγωγών 8 επαφών με τη διχαλωτή προέκταση απαγωγών DB‑3128
στην IPG 2 θυρών:
7

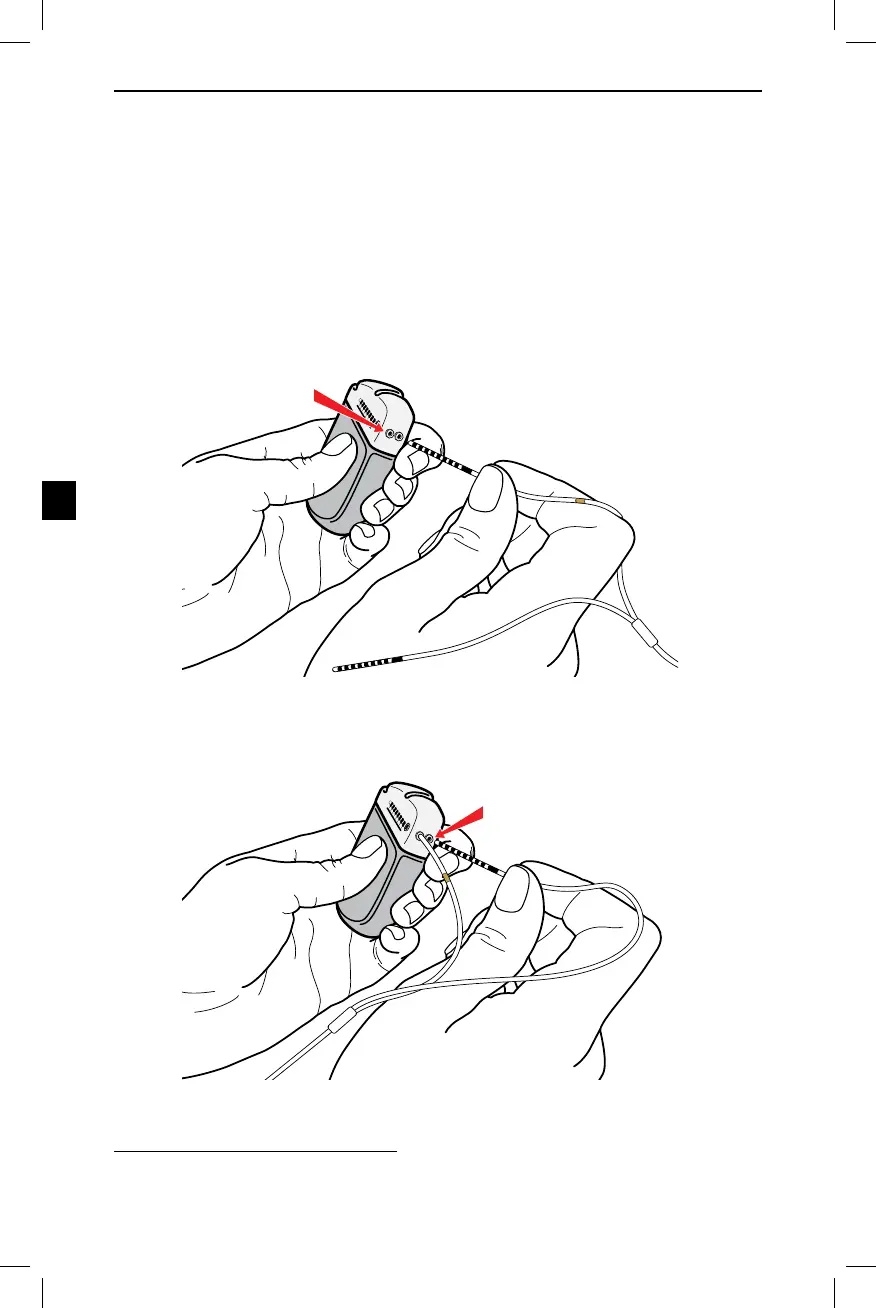

a. Συνδέστε την επέκταση της προέκτασης αριστερού ημισφαιρίου με τη χρυσή ζώνη
σήμανσης στη θύρα L (ή C) (Εικόνα 35).
Εικόνα 35. Σύνδεση στη θύρα L της IPG
b. Συνδέστε την επέκτασης της προέκτασης δεξιού ημισφαιρίου με τη ζώνη χωρίς σήμανσης
στη θύρα R (ή D)(Εικόνα 36).
Εικόνα 36. Σύνδεση στη θύρα R της IPG
7 Η DB-3128 είναι μια προέκταση 2x8 και μπορεί να συνδεθεί σε έως και δύο (2) απαγωγές DBS των 8 επαφών σε
μια IPG 2 θυρών/16 επαφών.
