Boston Scientific Vercise - Anschluss an den IPG

Vercise™ Deep Brain Stimulation Systeme (Systeme zur tiefen Hirnstimulation)
Handbuch für chirurgische Implantate
92495783-02 Seite 162 von 1157
de
Anschluss an den IPG
Beim Anschluss der Elektrodenverlängerung an den IPG wird empfohlen, die folgenden
Anschlusskongurationen zu verwenden.
2-Anschluss-(16 Kontakt)-IPG
Für doppelte 8-Kontakt-Elektrodenverbindung mit der gegabelten Elektrodenverlängerung
DB-3128 zum 2-Anschluss-IPG:
7
a. Verbinden Sie den Verlängerungsstrang der linken Hemisphäre mit dem goldenen
Markierungsband mit Anschluss L (oder C) (Abbildung 35).
L

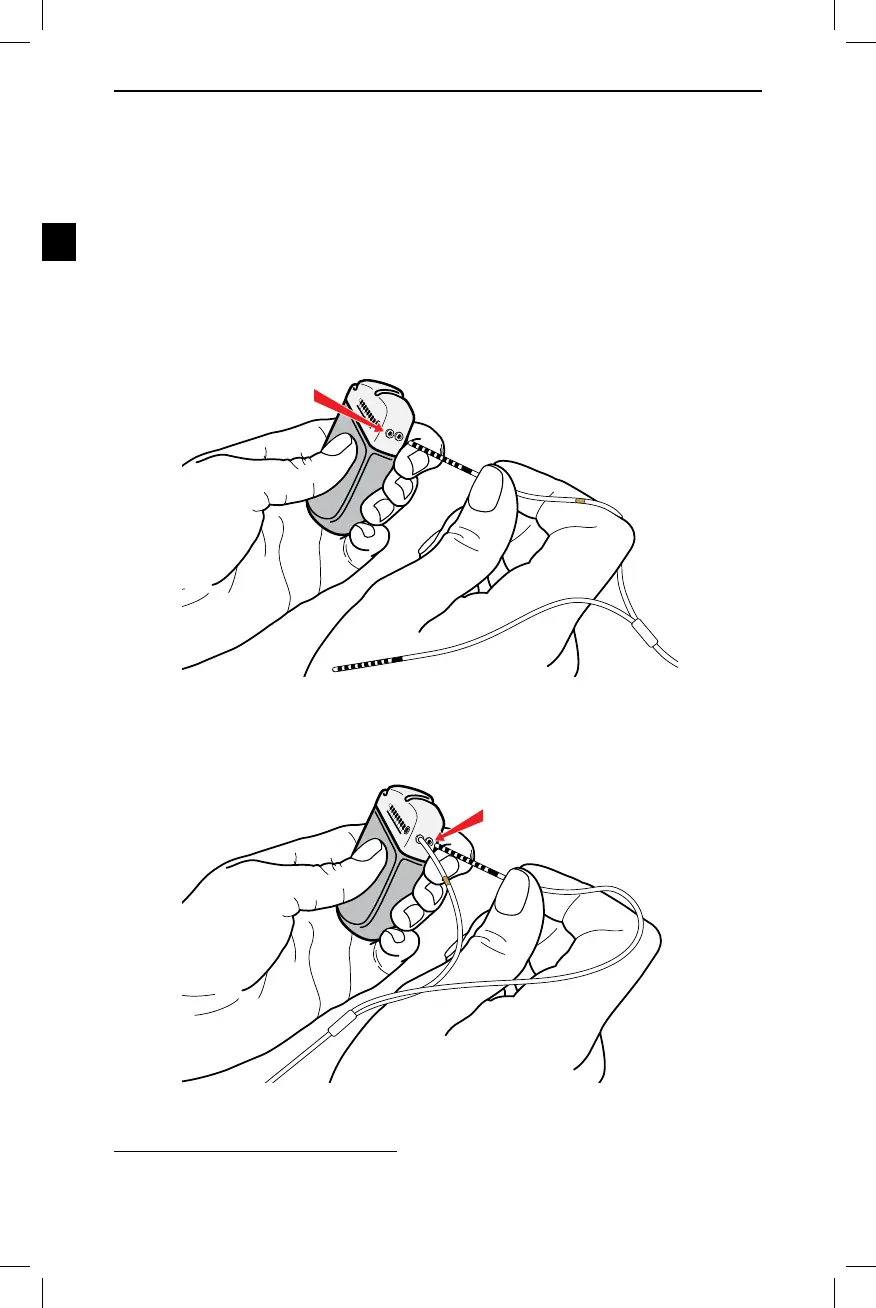

Abbildung 35. Anschluss an den IPG-Anschluss L
b. Verbinden Sie den Verlängerungsstrang der rechten Hemisphäre mit keinem
Markierungsband mit Anschluss R (oder D) (Abbildung 36).
R
Abbildung 36. Anschluss an den IPG-Anschluss R
7 DB-3128 ist eine 2x8-Verlängerung und kann bis zu zwei (2) 8-Kontakt-DBS-Elektroden an einen 2-Anschluss/16-
Kontakt-IPG anschließen.
