Vercise™-system för djupstimulering av hjärnan
Bruksanvisning för kirurgisk implantering
92495783-02 Sida 664 av 1157
Implantera DBS-elektroden
Obs! Referenserna ”proximal” och ”distal” använder genomgående positionen för ETS
eller IPG som referenspunkt i den här bruksanvisningen.
1. Inspektera visuellt DBS-elektroden och fastställ att den är acceptabel för implantation.
2. För DBS-elektroden genom kanylen för att säkerställa att den passar och ta sedan bort DBS-
elektroden från kanylen.
3. Med kanylens styrtråd på plats, för in kanylen i till önskat djup i hjärnan.
Obs! Hur djupt kanylen ska föras in ska avgöras enligt läkarens omdöme.
4. Montera Elektrodstoppet (Bild 8) genom att delvist skruva in den gängade delen av skruven i
det gängade hålet i ringen.

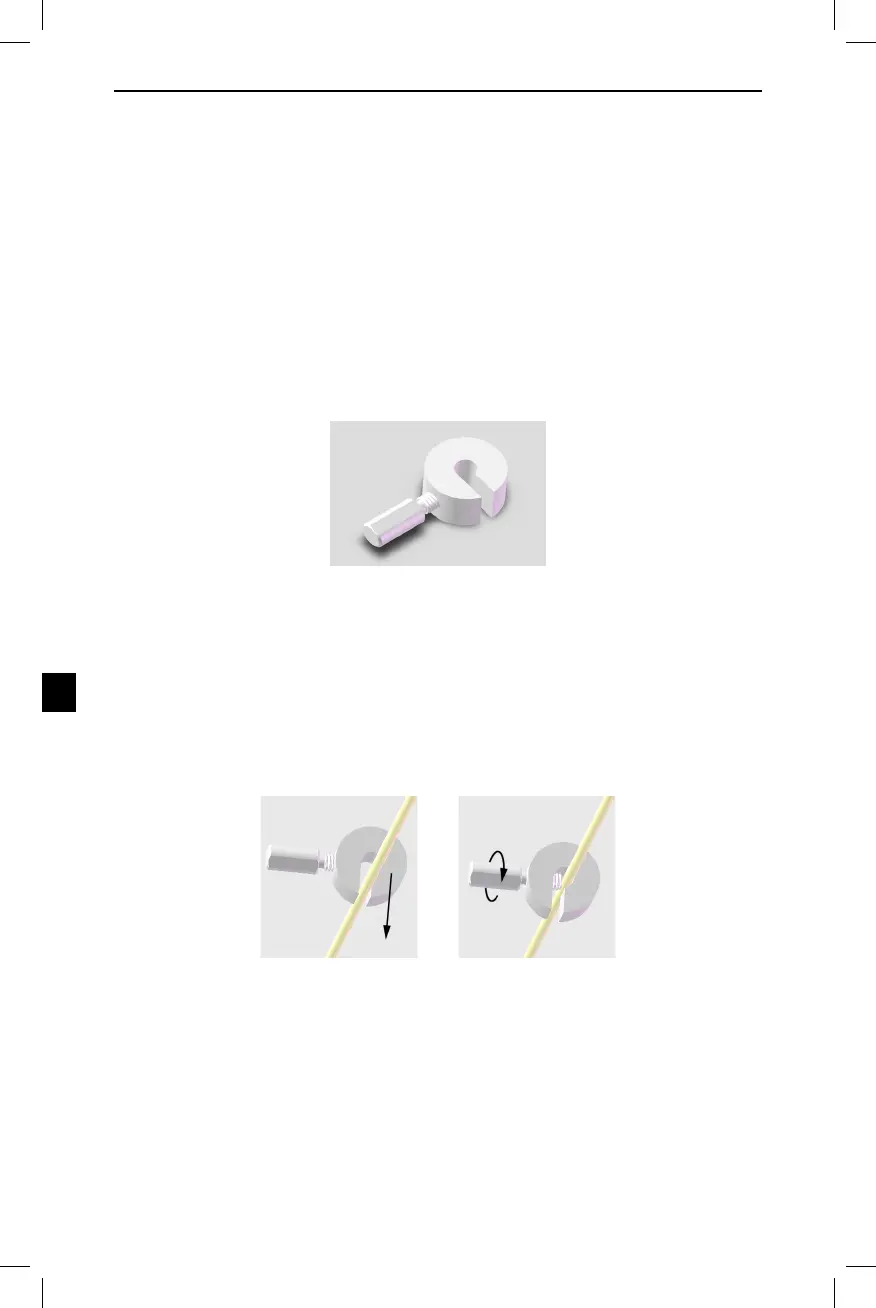

Bild 8. DBS-elektrodstopp
5. Mät det önskade djupet på DBS-elektroden med en mätare eller linjal och fäst DBS-
elektrodstoppet vid den längden.
Fäst DBS-elektrodstoppet genom att trycka in DBS-elektroden till mitten av Elektrodstoppet och
dra åt skruven (Bild 9). Det säkerställer att DBS-elektroden kommer att föras in till rätt djup. Se
till att inte dra åt Elektrodstoppet för mycket på Elektrodkroppen.
Obs! Se till att Elektrodstoppet inte slirar på DBS-elektroden när den är fastskruvad.
Bild 9. Fästa DBS-elektrodstoppet
6. Avlägsna kanylens styrtråd.
7. Med kanylens styrtråd på plats, för in DBS-elektroden.
