Sistemas de Estimulação Cerebral Profunda Vercise™
Manual de Implante Cirúrgico
92495783-02 Página 358 de 1157
Elétrodos Direcionais
Os Elétrodos Direcionais de 8 Contactos (consulte Tabela 17) têm linhas de Contactos que são
segmentadas circunferencialmente para permitir a seletividade de estimulação axial e rotacional.
Cada Contacto Segmentado abrange 90 graus da circunferência do Elétrodo. Cada Elétrodo
Direcional tem um marcador radiopaco cuja parte sólida é alinhada com o Contacto 2. O diâmetro
externo de cada Elétrodo Direcional é 1,3 mm. Os Elétrodos Direcionais são compatíveis com as
ferramentas de implantação DBS existentes comercialmente disponíveis.

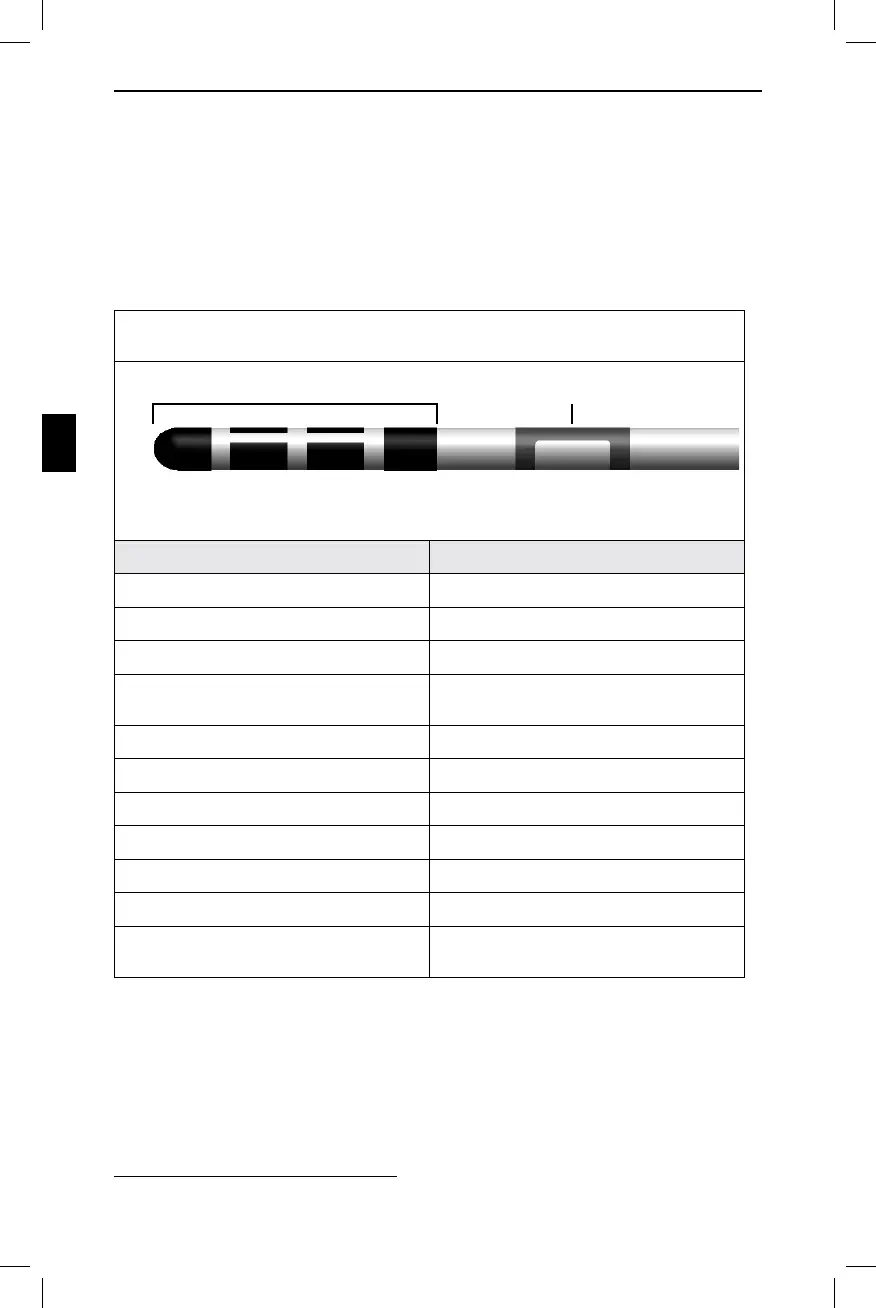

Tabela 17: Especicações Técnicas
Elétrodo Direcional de 8 Contactos (DB‑2202, Cartesia
TM
)
Função Especicação
Comprimento do Contacto
1
1,5 mm
Área de Superfície do Contacto do Anel 6,0 mm
2
Área de Superfície do Contacto Segmentado 1,5 mm
2
Área de Superfície do Contacto com Ponta
de Cúpula
6,0 mm
2
Espaçamento do Contacto (axial) 0,5 mm
Amplitude do Conjunto 7,5 mm
Diâmetro do Elétrodo 1,3 mm
Comprimento Total 30 cm ou 45 cm
Material do Tubo Exterior Poliuretano
Material do Contacto Platina/Irídio
Impedância
≤ 90 Ω (medido a partir de cada conector até
ao Contacto do elétrodo correspondente)
1 Também se aplica ao Contacto com ponta de cúpula.
Amplitude do Conjunto
(7,5 mm)
Marcador Radiopaco
