Sondes directionnelles
Les sondes directionnelles à 8 contacts (voir Tableau 17) ont des rangées de contacts qui sont
segmentées de façon circonférentielle pour permettre la sélectivité de la stimulation axiale et
rotationnelle. Chaque contact segmenté couvre 90 degrés de la circonférence de la sonde.
Chaque sonde directionnelle possède un marqueur radio‑opaque dont la partie solide s'aligne avec
le contact 2. Le diamètre extérieur de chaque sonde directionnelle est de 1,3 mm. Les sondes
directionnelles sont compatibles avec les outils d'implantation DBS disponibles dans le commerce.
Tableau 17 : Caractéristiques techniques
Sonde directionnelle à 8 contacts (DB-2202, Cartesia
TM
)
Fonction Spécication
Longueur du contact
1
1,5 mm
Surface du contact en anneau 6,0 mm
2
Surface du contact segmenté 1,5 mm
2
Surface de la pointe de l'extrémité du contact 6,0 mm
2
Espace entre les contacts (axial) 0,5 mm
Longueur de l'ensemble d'électrodes 7,5 mm
Diamètre de la sonde 1,3 mm
Longueur totale 30 cm ou 45 cm
Matériau du tube extérieur Polyuréthane
Matériau des contacts Platine/Iridium
Impédance
≤ 90 Ω (mesurée de chaque connecteur au
contact de l'électrode correspondante)
1 S'applique également à la pointe de l'extrémité du contact.

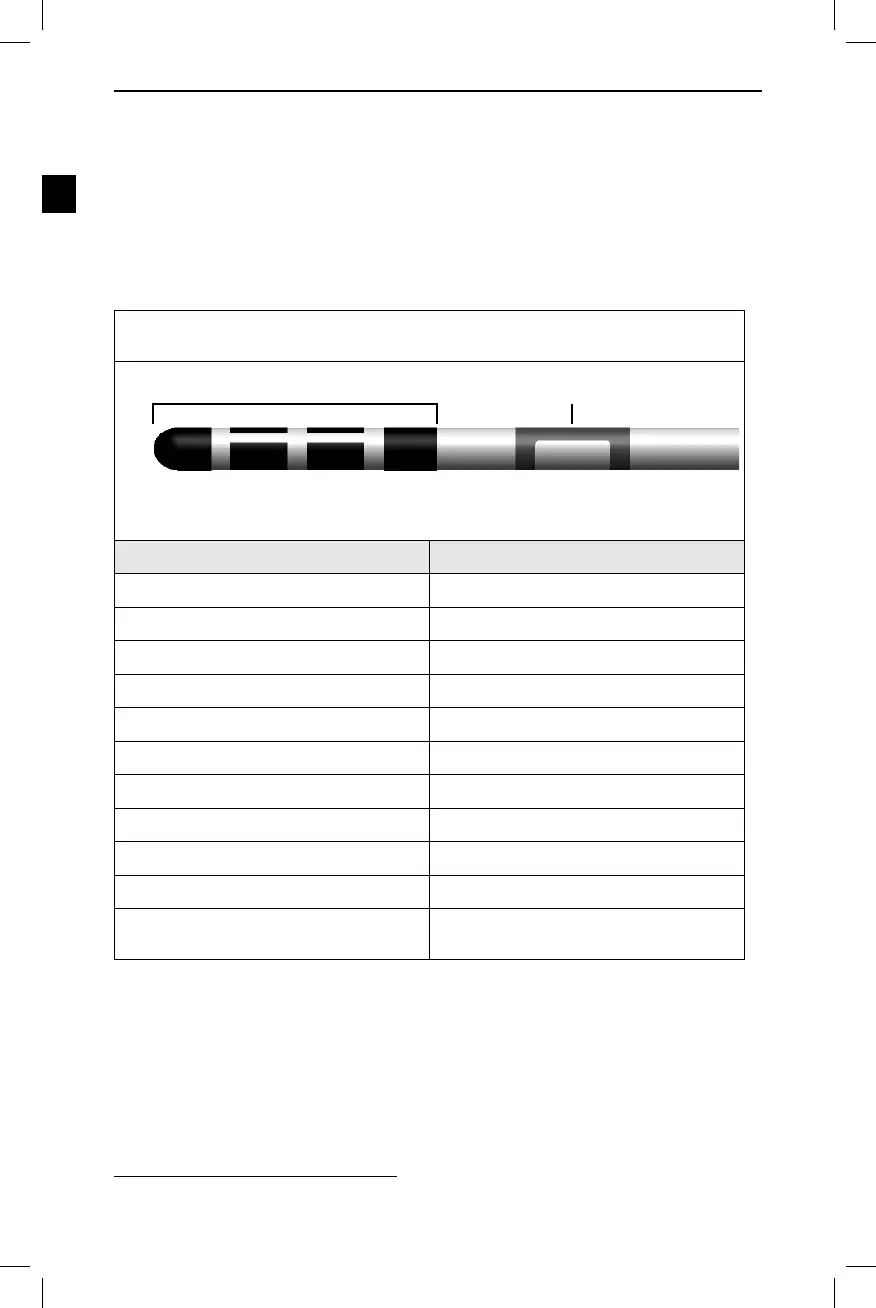

Longueur de l'ensemble d'électrodes
(7,5 mm)
Marqueur radio‑opaque
