Sistemas de Estimulação Cerebral Profunda Vercise™
Manual de Implante Cirúrgico
92495783-02 Página 394 de 1157
Ligar ao IPG
Quando ligar a Extensão de Elétrodo ao IPG, recomenda-se que sejam utilizadas as congurações
de ligação seguintes.
IPG de 2 Portas (16 Contactos)
Para uma ligação dupla do Elétrodo de 8 Contactos com a Extensão de Elétrodo DB‑3128
bifurcada ao IPG de 2 Portas:
7
a. Ligue a derivação da Extensão do hemisfério esquerdo com a banda de marcação de ouro
à porta L (ou C) (Figura 35).

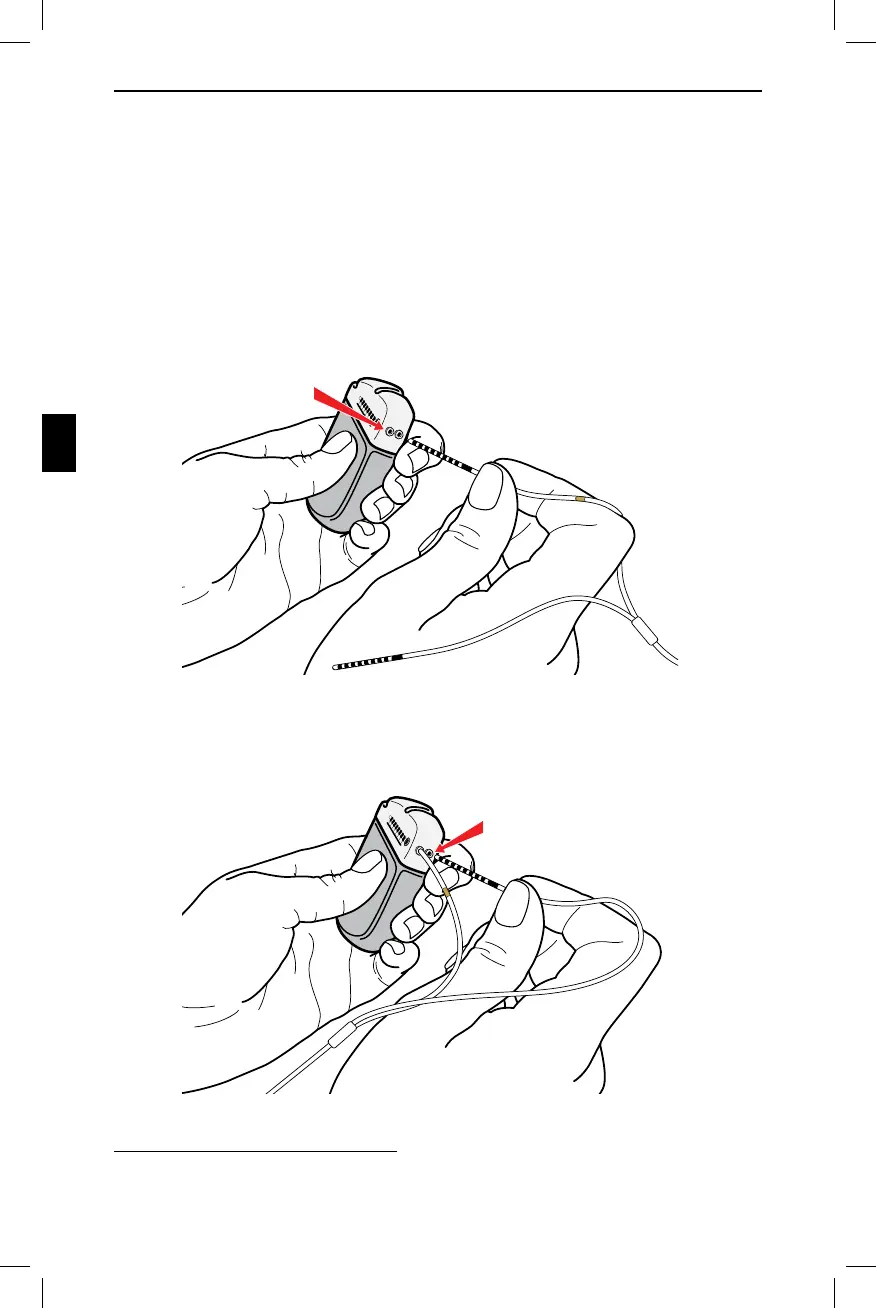

Figura 35. Ligação à Porta L do IPG
b. Ligue a derivação da Extensão do hemisfério direito sem banda de marcação à porta R
(ou D) (Figura 36).
Figura 36. Ligação à Porta R do IPG
7 A DB-3128 é um Extensão 2x8 e pode ligar até dois (2) Elétrodos DBS de 8 Contactos a um IPG de 2 Portas/16
Contactos.
